Подход поставщика решений GreenTouch для промышленных сенсорных мониторов: ЭМС, IP65, передняя защита IK08 и монтаж

Развертывание интерактивных визуальных дисплеев на требовательных промышленных предприятиях требует оборудования, спроектированного так, чтобы выдерживать серьезные нагрузки на окружающую среду. Использование специализированного поставщика решений для промышленных сенсорных мониторов  гарантирует, что защита передней панели, электромагнитная совместимость (ЭМС), ударопрочность и монтаж на конструкции интегрированы в надежный визуальный терминал. Промышленная среда сочетает в себе взвешенные в воздухе частицы, жидкие смывы, механическую вибрацию и электрический шум. Стандартные коммерческие дисплеи, установленные в таких условиях, быстро страдают от попадания воды, разбитого защитного стекла и сбоев связи.

Определите, чему должна противостоять передняя защита

Характеристики прочности передней панели должны соответствовать конкретным эксплуатационным опасностям места установки. На предприятиях пищевой промышленности, автоматизированных автомойках и химических предприятиях сенсорные мониторы подвергаются регулярной промывке под высоким давлением и воздействию едких чистящих средств. В уличных киосках и автоматических транзитных терминалах наблюдатели сталкиваются с ветром, дождем, пылью, прямыми солнечными лучами и резкими перепадами температур.

Использование химически усиленного переднего стекла, обеспечивающего ударопрочность IK08, гарантирует, что монитор выдержит механические воздействия от падающих инструментов, тяжелого оборудования или вандализма. Химическая закалка увеличивает сжатие поверхности (CS ≥ 450 МПа) и глубину слоя (DOL ≥ 30 мкм), позволяя переднему стеклу выдерживать испытание на удар силой 5 Джоулей, что эквивалентно падению стальной массы массой 1,7 кг с высоты 300 мм. Для использования на открытом воздухе и в условиях высокой вибрации толщина переднего стекла может быть изменена до 3 мм, 4 мм или более толстой конфигурации.

Химическое травление с антибликовым покрытием (AG) рассеивает отражения сверху и резкий солнечный свет, обеспечивая степень блеска от 60 до 90 GU, а антибликовые (AR) покрытия снижают коэффициент отражения поверхности ниже 1,5 %, чтобы максимизировать светопропускание и контрастность. Олеофобная обработка против отпечатков пальцев (AF) поддерживает начальный угол контакта с водой более 110°, предотвращая накопление масла и жира и упрощая ежедневную чистку.

Сохраните уплотнение благодаря конструкции крепления

Для обеспечения надежного переднего уплотнения IP65 требуется тщательная механическая интеграция при монтаже. Уплотнение между лицевой панелью монитора и вырезом хост-машины должно сохранять равномерное сжатие, не деформируя внутреннюю ЖК-панель. Высококачественные прокладки из силикона с закрытыми порами или прокладки по периметру из EPDM с твердостью по Шору А от 40 до 60 обеспечивают стабильную герметичность при рабочих температурах от -20°C до 70°C.

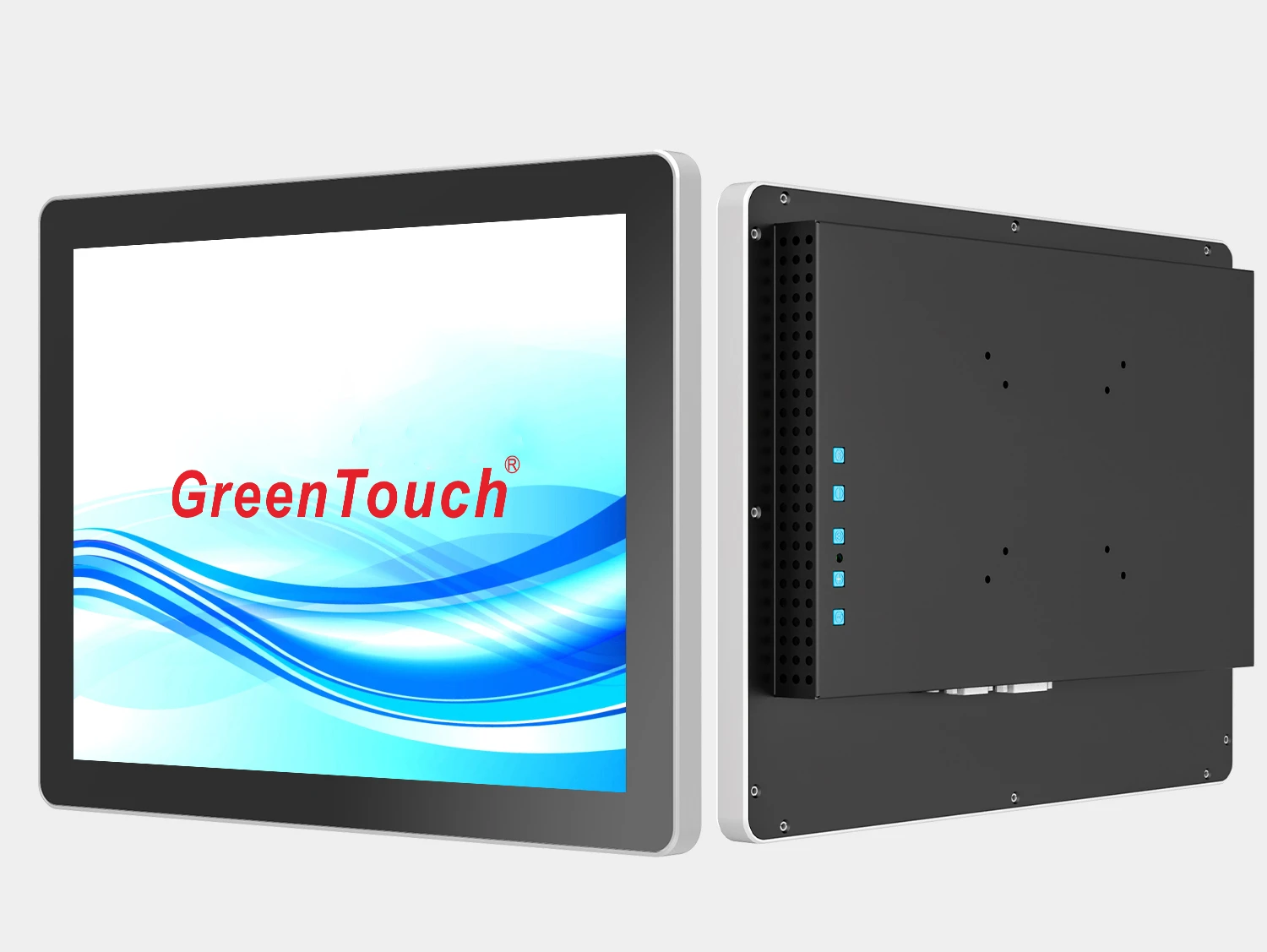

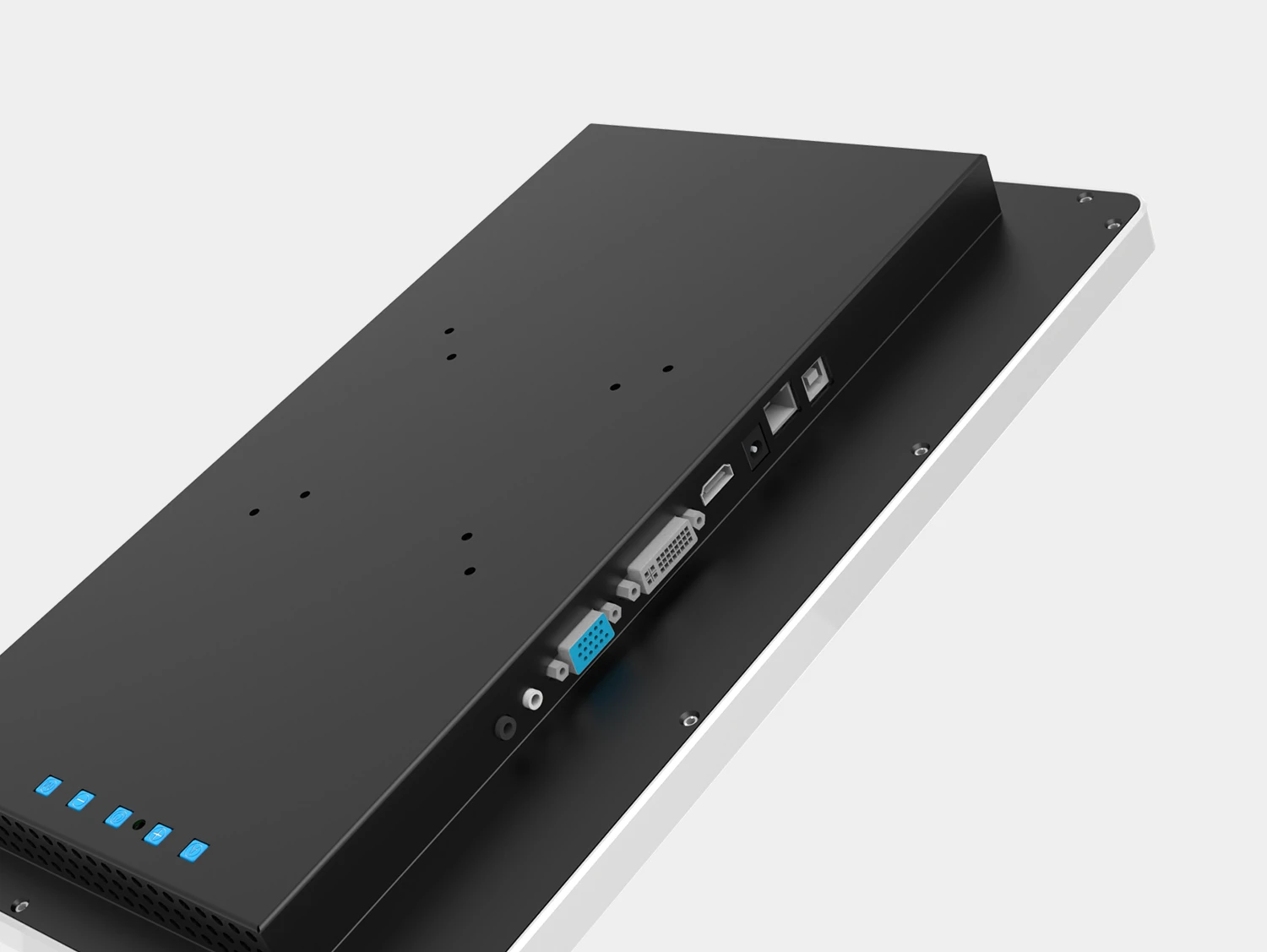

Конфигурации монтажа промышленного сенсорного монитора GreenTouch  включают конструкции с открытой рамой и боковыми монтажными кронштейнами для интеграции в киоск, задние модели VESA (75x75 мм с резьбовыми вставками M4 и 100x100 мм со вставками M4) для шарнирных поворотных рычагов, а также конструкции для монтажа на панели с задними зажимными кронштейнами, которые прижимают переднюю прокладку к вырезу корпуса с помощью равномерного крутящего момента от 0,8 до 1,2 Нм.

Контроль ЭМС посредством заземления и кабельной архитектуры

Промышленные производственные предприятия содержат значительные источники электромагнитных помех, в том числе мощные частотно-регулируемые электроприводы, тяжелые контакторы и высоковольтные преобразователи энергии. В таких условиях неэкранированная электроника монитора может испытывать дрожание координат касания, разрывы видео и потери связи.

Внутреннее экранирование металлического корпуса и изоляция Фарадея

В промышленных мониторах используются шасси из толстой оцинкованной стали (SECC) и конструкционного алюминия, которые действуют как клетки Фарадея, изолируя чувствительную внутреннюю электронику контроллера от внешних электромагнитных полей и излучаемых радиочастотных шумов. Эти металлические корпуса соответствуют стандартам EN 55032 по излучению и EN 61000-4-2 по устойчивости к электростатическому разряду.

Звездообразное заземление и архитектура экранированных кабелей

Контуры заземления между корпусом дисплея и главным промышленным компьютером создают синфазный шум, который нарушает видеосигналы и сигналы касания. Реализация специальной архитектуры заземления звездой гарантирует, что корпус дисплея, сенсорный контроллер и главный компьютер будут иметь одинаковый потенциал земли с низким импедансом. Использование видеокабелей и USB-кабелей с двойным экраном со встроенными ферритовыми подавителями дополнительно сохраняет целостность сигнала.

Предотвратите создание защитными функциями тепловых проблем

Герметичные корпуса, разработанные для обеспечения высокой степени защиты IP, создают серьезные проблемы с управлением температурой. Отсутствие вентиляционных отверстий предотвращает попадание влаги и пыли, но ограничивает внутреннее тепло, выделяемое подсветкой ЖК-дисплея и преобразователем питания внутри корпуса.

Задние ребра радиатора с шагом ребер от 15 до 25 мм передают внутреннее тепло наружу, в окружающий воздух шкафа посредством естественной конвекции, поддерживая тепловое сопротивление ниже 1,2°C/Вт и устраняя необходимость в подверженных сбоям охлаждающих вентиляторах. Архитектуры кондуктивного охлаждения термически соединяют выделяющие тепло контроллеры синхронизации и силовые компоненты непосредственно с алюминиевым задним шасси с помощью силиконовых зазорных прокладок с высокой проводимостью и теплопроводностью от 2,0 до 3,5 Вт/мК, обеспечивая жизненный цикл безотказной работы, превышающий 50 000 часов непрерывной работы.

Проверка готовой сборки, а не только монитора

Комплексная проверка качества требует тестирования всей интерактивной сборки. Оценка сенсорного монитора внутри реального серийного корпуса подтверждает, что металлические лицевые панели не создают паразитной емкости, что прокладки по периметру сжимаются равномерно и что внутренние кабели не страдают от вибрационной усталости в рабочих условиях.

Определите критерии приемки перед производством

Установление четких критериев технической приемки предотвращает дорогостоящие споры во время опытного производства. До начала изготовления оснастки в технической документации должны быть указаны допустимые дефекты пикселей, оптическое пропускание, точность координат касания, сжатие переднего уплотнения и соответствие нормативным требованиям.

Часто задаваемые вопросы о сенсорных мониторах EMC, IP65 и IK08

Инженеры по автоматизации и проектировщики систем регулярно оценивают эти вопросы долговечности при выборе монитора.

Защищает ли передний класс IP65 корпус заднего монитора?

Нет. Степень защиты IP65 применяется конкретно к лицевой панели дисплея и стеклянной поверхности при правильной установке в герметичный вырез в панели. Заднее шасси обычно имеет класс защиты IP20 и должно размещаться в защищенном корпусе или шкафу.

Как степень защиты IK08 защищает промышленные предприятия?

Рейтинг IK08 подтверждает, что переднее защитное стекло выдерживает удар силой 5 Дж, что эквивалентно падению стальной массы массой 1,7 кг с высоты 300 мм. Эта механическая устойчивость защищает дисплей от случайных ударов инструментов и вандализма.

Какие функции защиты электропитания являются стандартными для промышленных мониторов постоянного тока?

Промышленные мониторы включают входную схему постоянного тока с широким диапазоном напряжения (обычно от 9 В до 36 В постоянного тока) с защитой от перенапряжения, перегрузки по току, обратной полярности и перенапряжения, защищая внутренние компоненты от заводских электрических переходных процессов.

Просмотрите установленную концепцию защиты с помощью GreenTouch

Проектирование промышленного сенсорного монитора требует гармонизации герметичности, ударопрочности, рассеивания тепла и электромагнитной совместимости. Приобретение оборудования от опытного поставщика решений гарантирует надежную работу механических кронштейнов, передних прокладок и встроенного программного обеспечения контроллера в сложных операционных средах. Инженеры по автоматизации, производители машин и системные интеграторы могут отправлять чертежи корпусов и экологические характеристики непосредственно на https://www.greentouch.com.cn/  для инженерной проверки и оценки прототипа.
