Выбор глобального поставщика промышленных сенсорных дисплеев: сенсорная технология, интерфейсы, структура и планирование HMI с помощью GreenTouch

Выбор платформы промышленной визуализации требует баланса между физикой сенсорных датчиков, оптической обработкой, механикой корпуса и долгосрочной непрерывностью работы оборудования. Выбор глобального поставщика промышленных сенсорных дисплеев  требует оценки заводской инфраструктуры, инженерной адаптации и строгости экологических испытаний. Стандартные потребительские экраны часто выходят из строя под воздействием заводской вибрации, переносимых по воздуху масел, моющих средств или сильных электромагнитных помех (ЭМП). Для промышленного внедрения человеко-машинного интерфейса (HMI) требуются дисплеи, специально разработанные для суровых условий эксплуатации. Партнерство с таким опытным производителем, как GreenTouch, гарантирует производителям оборудования надежную работу в полевых условиях и надежную многолетнюю доступность на международных рынках.

Сначала определите эксплуатационный жизненный цикл и среду

Проектирование промышленного HMI начинается с анализа того, как операторы взаимодействуют с терминалом и какие физические нагрузки должен выдерживать экран. Экстремальные рабочие температуры, воздействие прямых солнечных лучей, химические промывки и высокий уровень окружающего электрического шума диктуют требования к оборудованию. Разработчики оборудования должны оценить, будут ли операторы использовать голые пальцы, тяжелые рабочие перчатки или проводящие стилусы. Раннее определение этих рабочих параметров предотвращает дорогостоящие изменения конструкции после изготовления консолей машины.

Надежный поставщик помогает командам инженеров сопоставить факторы воздействия окружающей среды с точными характеристиками дисплея. Для наружных терминалов или ярких заводских цехов панели высокой яркости (1000 нит или выше) в сочетании с оптическим соединением обеспечивают читаемость при ярком солнечном свете. В пыльных или влажных средах герметизация передней панели со степенью защиты IP65 предотвращает попадание жидкости в шкаф.

Кроме того, программы промышленного оборудования требуют наличия оборудования в течение нескольких лет. Потребительские дисплеи быстро устаревают, что приводит к частой модернизации плат и переоснащению механических устройств. Использование услуг промышленного специалиста гарантирует фиксированные спецификации компонентов (BOM), упреждающие уведомления о технических изменениях (PCN) и многолетнюю стабильность производства.

Выбирайте между сенсорными мониторами и встроенными панельными ПК

Модульные сенсорные мониторы для распределенной архитектуры

Основополагающим архитектурным решением в управлении оборудованием является выбор между автономными сенсорными мониторами и панельными ПК «все в одном». Сенсорные мониторы подключаются к централизованным промышленным ПК (IPC) или программируемым логическим контроллерам (ПЛК) через стандартные видеокабели и USB-кабели. Эта модульная конфигурация позволяет операторам заменять или модернизировать дисплеи, не нарушая работу главного вычислительного оборудования, что снижает затраты на техническое обслуживание на местах.

Панельные ПК «все в одном» для компактных размеров

И наоборот, ПК со встроенной сенсорной панелью объединяют аппаратное обеспечение обработки, память, хранилище и дисплей в едином корпусе. Этот компактный форм-фактор исключает необходимость прокладки внешних видеокабелей и экономит место внутри переполненных машинных консолей. Выбор между этими платформами зависит от требований к обработке, доступной глубины шкафа и стратегии обслуживания.

Выберите физику касания, основанную на реалиях оператора

Выбор сенсорного датчика напрямую влияет на рабочие процессы оператора и воздействие на окружающую среду. Проекционно-емкостное распознавание (PCAP) является стандартным для современных мультисенсорных интерфейсов, обеспечивая плавную навигацию с помощью жестов и прочные поверхности из закаленного стекла. GreenTouch  настраивает алгоритмы прошивки PCAP для предотвращения попадания капель воды, ложных прикосновений к ладоням и брызг токопроводящей жидкости, сохраняя при этом оперативное отслеживание.

Резистивные сенсорные экраны по-прежнему необходимы для рабочих станций тяжелой промышленности, где операторы носят толстые кожаные или резиновые перчатки или где высокие электрические шумы нарушают емкостное считывание. Пятипроводные резистивные датчики полагаются на физическое давление, а не на электрическую проводимость, обеспечивая активацию независимо от материала перчаток. Инфракрасные (ИК) сенсорные рамки и интерактивные сенсорные пленки обеспечивают масштабируемые решения для широкоформатных дисплеев и инсталляций через стекло витрин.

Укажите классы корпуса, прокладок и защиты

Характеристики долговечности передней панели должны соответствовать условиям эксплуатации. Толщина защитного стекла может варьироваться от 1,1 мм до 2  мм или более, обеспечивая класс ударопрочности IK08 по устойчивости к падениям инструмента и механическим ударам. Поверхности с химически травленым антибликовым покрытием (AG) рассеивают верхний заводской свет, не отслаиваясь со временем.

Прямое оптическое соединение устраняет внутренний воздушный зазор между сенсорным датчиком и ЖК-панелью. Этот процесс усиливает оптический контраст, предотвращает внутреннюю конденсацию при высокой влажности и рассеивает тепло через переднее стекло. Прочный алюминиевый корпус и передние панели из нержавеющей стали защищают внутреннюю электронику от агрессивных загрязнений из воздуха.

Прокладки из силикона с закрытыми порами или прокладки из EPDM по периметру равномерно прижимаются к вырезам в шкафу машины, образуя водонепроницаемые уплотнения, соответствующие стандартам защиты от проникновения NEMA 4X и IP65.

Стандартизация промышленных интерфейсов и прокладки кабелей

Надежная передача сигнала предотвращает обрывы связи между дисплеем и контроллером. Связь с сенсорными координатами стандартизируется на основе универсальных протоколов USB HID без драйверов, в то время как устаревшие системы используют последовательные интерфейсы RS-232. Видеоподключения включают порты HDMI, DisplayPort и аналоговые VGA для поддержки современных и устаревших источников видео.

Тяжелые промышленные предприятия содержат сильные источники электромагнитных помех, в том числе преобразователи частоты, контакторы и высоковольтные двигатели. GreenTouch объединяет внутреннее металлическое экранирование, ферритовые шарики и диоды подавления переходных напряжений для обеспечения плавной целостности сигнала. Блокирующие разъемы питания постоянного тока и кабельные зажимы с защитой от натяжения предотвращают случайное отключение во время транспортировки или постоянную вибрацию машины.

Наладить долгосрочную поставку и инженерную поддержку

Производители промышленного оборудования не могут позволить себе неожиданные модификации компонентов, которые аннулируют сертификаты безопасности машин или требуют переоснащения механических устройств. Для оценки партнера по промышленным дисплеям необходимо провести аудит производственных помещений с чистыми помещениями, автоматизированного оборудования для оптического склеивания и официальных систем управления качеством. GreenTouch управляет чистыми помещениями класса 1000 и имеет сертификаты качества ISO 9001, гарантирующие строгий контроль качества, отслеживаемость серийных компонентов и надежную многолетнюю непрерывность работы оборудования для каждой производственной партии.

Часто задаваемые вопросы о выборе поставщика промышленных сенсорных дисплеев

Инженерные группы и специалисты по закупкам регулярно оценивают эти практические технические вопросы при выборе оборудования для отображения.

Могут ли дисплеи PCAP надежно работать в средах с высоким уровнем электромагнитных помех?

Да. Промышленные контроллеры PCAP оснащены динамическим скачкообразным изменением частоты, каналами дифференциального измерения и внутренним экранированием для фильтрации электромагнитных помех, создаваемых близлежащими двигателями и преобразователями мощности.

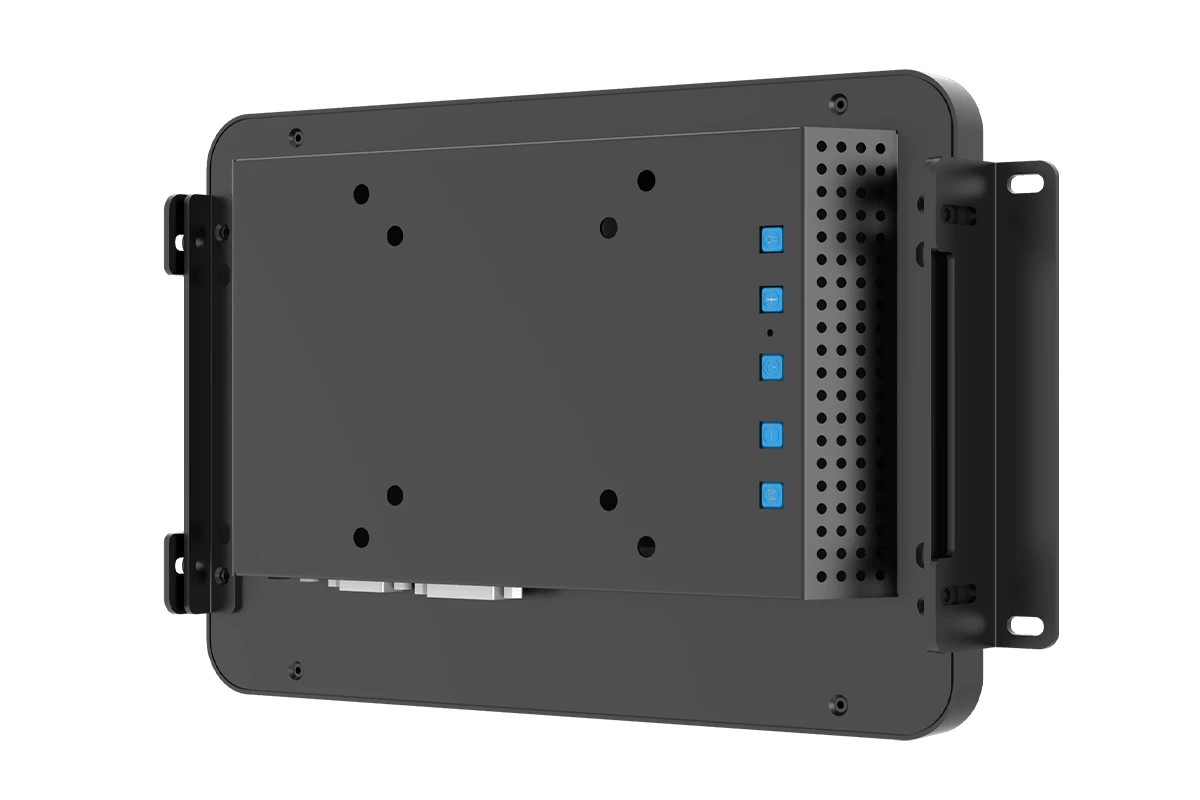

В чем разница между мониторами с открытой рамкой и мониторами для монтажа на панели?

Мониторы с открытой рамкой крепятся за вырезами в шкафу с помощью регулируемых боковых кронштейнов, обеспечивая полностью заподлицо внешний вид. Мониторы, монтируемые на панель, вставляются в передние вырезы и прижимаются к внешней поверхности корпуса с помощью прокладок по периметру, образуя уплотнения IP65.

Как оптическое соединение защищает дисплеи в условиях высокой влажности?

Прямое оптическое соединение заполняет воздушный зазор между защитным стеклом и ЖК-дисплеем оптическим клеем. Этот физический барьер устраняет внутреннюю конденсацию, улучшает контрастность при солнечном свете и повышает общую ударопрочность.

Партнер с GreenTouch по решениям для промышленных сенсорных дисплеев

Выбор подходящего промышленного сенсорного дисплея требует баланса между механическим монтажом, физикой сенсорного датчика, оптическими характеристиками и долгосрочной стабильностью поставок. GreenTouch обеспечивает полную инженерную поддержку OEM и ODM, от первоначального моделирования САПР до оптического соединения в чистых помещениях и серийного производства. Производители машин и системные интеграторы могут отправлять требования к приложениям непосредственно на https://www.greentouch.com.cn/  для технической проверки и быстрого прототипирования образцов.
