15,6-дюймовый сенсорный монитор с открытой рамкой: GreenTouch о качестве промышленного ЖК-дисплея, индивидуальной настройке OEM, монтаже и соответствии требованиям

Мировые производители оригинального оборудования (OEM) и интеграторы промышленных систем все чаще нуждаются в компактных и надежных решениях с сенсорными дисплеями для встроенного оборудования и интерактивных терминалов. Выбор 15,6-дюймового сенсорного монитора с открытой рамкой предполагает оценку качества промышленного ЖК-дисплея, точности сенсорного ввода, механической интеграции, защиты окружающей среды и соответствия международным стандартам. Несоответствующие спецификации дисплея или плохо спроектированные монтажные конструкции могут привести к дорогостоящим инженерным изменениям и долгосрочным проблемам с обслуживанием. Являясь признанным производителем промышленных сенсорных мониторов в Китае , компания GreenTouch предлагает 15,6-дюймовый сенсорный монитор с открытой рамкой серии 2C (GT-TM1562C), сочетающий в себе промышленную ЖК-панель оригинального класса, 10-точечную проекционную емкостную сенсорную технологию, гибкие варианты монтажа и возможности индивидуальной настройки OEM/ODM для промышленной автоматизации, киосков самообслуживания, медицинского оборудования и интеллектуальных производственных приложений.

Почему OEM-производители выбирают 15,6-дюймовые сенсорные мониторы с открытой рамкой?

Сенсорные мониторы с открытой рамкой предназначены для прямой интеграции в промышленное оборудование, шкафы с оборудованием и индивидуальные электронные терминалы. В отличие от обычных настольных мониторов, дисплей с открытой рамкой представляет собой механическую конструкцию, предназначенную для встроенной установки, не требующую полного корпуса потребительского типа.

Широкоэкранный формат с диагональю 15,6 дюйма обеспечивает практический баланс между площадью дисплея и занимаемой площадью оборудования. Его соотношение сторон 16:9 позволяет использовать промышленные графические пользовательские интерфейсы, производственную информацию в режиме реального времени, индикаторы состояния оборудования и интерактивные функции управления.

Для производителей оборудования выбор стандартизированного промышленного сенсорного дисплея может упростить механическое проектирование, снизить сложность интеграции и поддерживать согласованные производственные конфигурации.

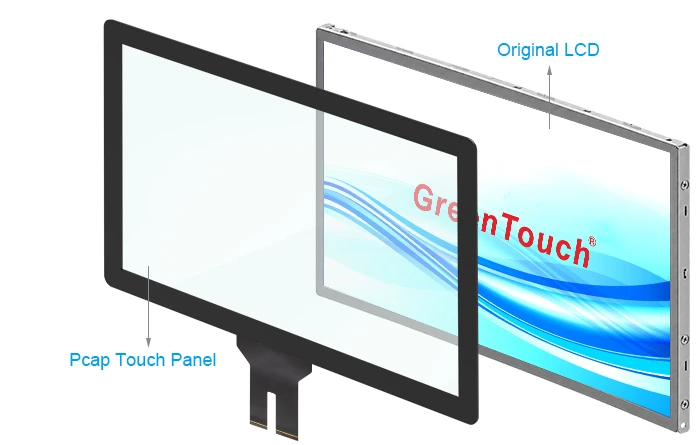

Серия GreenTouch 2C объединяет ЖК-панель и сенсорный интерфейс в компактную сборку, что позволяет OEM-заказчикам разрабатывать интерфейсы оборудования без отдельного поиска и интеграции нескольких компонентов дисплея.

Оцените качество и производительность дисплея оригинального промышленного ЖК-дисплея

Оригинальный промышленный TFT-ЖК-дисплей для единообразной визуализации

Качество промышленного дисплея напрямую влияет на удобство использования и эксплуатационную надежность оборудования. ЖК-панели должны сохранять стабильное качество изображения при различных температурах окружающей среды, положениях просмотра и условиях эксплуатации.

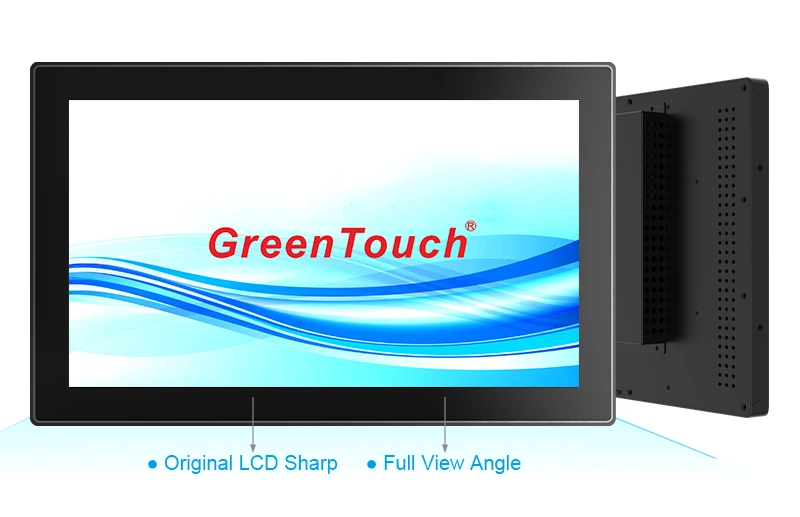

GreenTouch GT-TM1562C включает в себя TFT-ЖК-панель оригинального класса a-Si, в опубликованной конфигурации указана панель Sharp LQ156T3LW05.

Его собственное разрешение 1366 × 768 пикселей при частоте 60 Гц обеспечивает подходящее визуальное пространство для промышленных панелей, интерфейсов управления оборудованием и программного обеспечения самообслуживания.

Дисплей поддерживает 16,7 миллионов цветов и типичный коэффициент контрастности 1000:1, что помогает обеспечить четкую графику и читаемые элементы интерфейса.

Для OEM-производителей проверка источников ЖК-панелей, согласованность изображения и контроль версий компонентов имеют важное значение при планировании повторяющихся производственных партий.

Широкие углы обзора и настраиваемая яркость

Промышленные операторы не всегда взаимодействуют с оборудованием непосредственно перед дисплеем. Широкие углы обзора помогают сохранить визуальную читаемость, когда мониторы установлены внутри машинных шкафов или расположены на разной высоте.

GT-TM1562C обеспечивает углы обзора 85 градусов от центра в левом, правом, верхнем и нижнем направлениях, обеспечивая диапазон обзора примерно 170 градусов по горизонтали и вертикали.

Стандартная яркость ЖК-дисплея составляет 400 кд/м², а GreenTouch предлагает настраиваемые конфигурации яркости в диапазоне от 300 до 1000 кд/м².

Варианты с более высокой яркостью могут принести пользу оборудованию, установленному в более требовательных к освещению условиях. Однако разработчикам оборудования следует оценить окружающее освещение, отражения, расстояние просмотра и тепловые требования, прежде чем выбирать индивидуальную панель.

Интеграция 10-точечной сенсорной технологии PCAP для промышленного применения

Технология проекционно-емкостной технологии (PCAP) обеспечивает точное обнаружение касания и оперативное взаимодействие в современном промышленном и коммерческом оборудовании.

Серия GreenTouch 2C с экраном 15,6 дюйма обеспечивает поддержку до 10 одновременных точек касания, позволяя выполнять мультисенсорные операции, если они поддерживаются подключенной хост-системой.

Сенсорный интерфейс использует USB-соединение и указан как совместимый с операционными системами Windows, Android и Linux.

Такая гибкость позволяет OEM-разработчикам интегрировать монитор с промышленными компьютерами, встроенными системами и совместимыми платформами управления.

Чувствительность к прикосновению, устойчивость к электромагнитным помехам и стабильность ввода являются важными факторами оценки для промышленного применения.

Перед утверждением производства системные инженеры должны протестировать выбранную сенсорную конфигурацию с предполагаемой операционной системой, USB-контроллером, расположением кабелей и прикладным программным обеспечением.

Согласование механического монтажа с конструкцией OEM-оборудования

Встроенный монтаж для промышленных шкафов и киосков

Механическая совместимость является одним из наиболее важных критериев выбора промышленного сенсорного монитора с открытой рамкой .

GreenTouch GT-TM1562C имеет заявленные габаритные размеры примерно 398 × 248 × 46,5 мм и активную площадь дисплея 344,232 × 193,536 мм.

Его конструкция с открытой рамой поддерживает внешние монтажные кронштейны для интеграции в индивидуальные корпуса машин, промышленные шкафы управления и интерактивные терминалы.

Что касается производственного оборудования, инженеры должны проверить размеры вырезов шкафа, монтажные зазоры, допуски кронштейнов и прокладку кабелей, прежде чем завершать проектирование листового металла.

Ранний просмотр механических чертежей помогает предотвратить конфликты при установке и ненужную замену инструментов.

Крепление VESA для гибкой интеграции оборудования

Серия 2C также поддерживает монтажные схемы VESA для подходящих настольных подставок, монтажных кронштейнов и настенной установки.

Это позволяет разработчикам оборудования адаптировать одну и ту же платформу дисплея к различным конфигурациям операторского интерфейса.

Окончательные размеры монтажных отверстий, характеристики крепежа и требования к несущей способности должны быть подтверждены с помощью технического чертежа для выбранной конфигурации.

Правильная механическая интеграция также должна учитывать воздействие вибрации, жесткость конструкции и доступность для обслуживания.

Укажите переднюю защиту IP65 и ударопрочность IK08.

Промышленные сенсорные интерфейсы могут подвергаться воздействию пыли, брызг воды, повторяющихся физических контактов и случайных механических ударов.

GreenTouch GT-TM1562C имеет класс защиты IP65 для передней панели, что указывает на пыленепроницаемость и устойчивость к водяным струям в соответствующих условиях испытаний.

Эта защита может принести пользу оборудованию, установленному в промышленных производственных средах, производственным рабочим станциям и соответствующим образом спроектированным интерактивным терминалам.

Изделие также соответствует ударопрочности передней панели IK08, что соответствует стандартизированной энергии удара 5 джоулей.

Эти классификации защиты помогают производителям оборудования оценить пригодность дисплея для условий, требующих повышенной прочности передней поверхности.

Однако защита передней панели не определяет автоматически класс защиты всего собранного устройства. Окончательная герметизация корпуса, конструкция монтажа и кабельные соединения должны оцениваться независимо.

Для программ OEM документированные требования по защите окружающей среды должны быть включены в техническую спецификацию до проверки прототипа.

Планирование международного соответствия и совместимости с электромагнитной совместимостью

Промышленные сенсорные дисплеи, интегрированные в экспортное оборудование, должны оцениваться на соответствие нормативным и техническим требованиям целевых рынков.

GreenTouch перечисляет одобрения CE, FCC, CB и China RoHS для семейства продуктов GT-TM1562C, а в описании продукта также упоминается сертификация HDMI.

В описании монитора указано, что он прошел испытания на помехоустойчивость на ЭМС.

Электромагнитная совместимость особенно важна в промышленных средах, где используются двигатели, преобразователи частоты, силовые преобразователи и другое электрооборудование.

Соответствующее заземление, экранированные кабели, стабильные источники питания постоянного тока и правильная установка системы могут помочь снизить риск нестабильности сенсорного ввода или помех на дисплее.

Производители OEM должны получить действующие сертификаты, декларации и соответствующие протоколы испытаний, соответствующие выбранной конфигурации оборудования.

Готовое оборудование может потребовать дополнительных испытаний, поскольку сертификация на уровне компонентов не подтверждает автоматически соответствие всей интегрированной системы.

Настройка сенсорных дисплеев для проектов OEM и ODM

Производителям промышленного оборудования часто требуются конфигурации дисплеев, адаптированные к их механическим конструкциям, требованиям к брендингу и операционной среде.

GreenTouch обеспечивает настройку сенсорных мониторов с открытой рамой OEM и ODM , включая индивидуальные размеры продукта, логотипы клиентов, уровни яркости ЖК-дисплея, обработку стеклянной поверхности и конфигурации интерфейса.

Антибликовая обработка поверхности (AG) помогает уменьшить блики в ярко освещенных помещениях. Антибликовая обработка (AR) может улучшить четкость изображения, а обработка против отпечатков пальцев (AF) помогает уменьшить видимость отпечатков пальцев на часто используемых сенсорных поверхностях.

Для видеоподключения стандартный продукт поддерживает VGA, DVI и HDMI, а DisplayPort доступен в некоторых конфигурациях. Сенсорный интерфейс использует USB.

Эти опции позволяют OEM-инженерам координировать аппаратное обеспечение дисплея с архитектурой хост-системы и требованиями к промышленному корпусу.

Определение комбинаций интерфейсов, оптической обработки, монтажных размеров и спецификаций компонентов на начальном этапе разработки может помочь уменьшить инженерные изменения во время массового производства.

Установите контроль качества и долгосрочное планирование поставок.

Производители промышленного оборудования требуют более чем приемлемых начальных характеристик продукта. Согласованность производственных партий одинаково важна для программ оборудования, которые находятся в производстве в течение нескольких лет.

Оценка качества должна включать проверку ЖК-панели, проверку точности сенсорного экрана, функциональные испытания, экологические испытания и выходную проверку качества.

GreenTouch описывает специальные возможности разработки, производства, тестирования и поддержки качества для своей серии 2C.

В продукте также указано типичное среднее время наработки на отказ (MTBF) 15 000 часов и годовая гарантия.

В рамках долгосрочных программ OEM инженеры по закупкам должны дополнительно обсудить доступность компонентов, замену ЖК-панелей, управление версиями встроенного ПО, процедуры уведомления о технических изменениях и совместимость запасных частей.

Эти механизмы следует согласовывать для каждого проекта, а не предполагать из стандартных спецификаций продукции.

Документированный план жизненного цикла качества и поставок может снизить риск неожиданных модификаций, несовместимости сборки и нехватки запасных частей.

Применение 15,6-дюймовых сенсорных мониторов с открытой рамкой в ​​различных отраслях

Промышленная автоматизация и умное производство

GT-TM1562C может работать как интерактивный дисплей для промышленных HMI, систем производственного мониторинга, шкафов управления машинами и интерфейсов заводского оборудования.

Его промышленная ЖК-панель и сенсорная технология PCAP поддерживают приложения графического управления, подключенные к совместимым внешним промышленным компьютерам.

Киоски самообслуживания и коммерческие терминалы

Открытая структура подходит для интеграции в информационные киоски, терминалы самообслуживания, билетное оборудование и индивидуальные коммерческие интерактивные системы.

OEM-производители могут адаптировать монтажные конструкции, логотипы и конфигурации дисплеев к требованиям своего оборудования.

Медицинское и лабораторное оборудование

Разработчикам медицинского и лабораторного оборудования часто требуются встроенные сенсорные дисплеи с надежными визуальными характеристиками и компактными механическими конструкциями.

Серию 2C можно оценить для соответствующего применения в оборудовании с учетом требований безопасности, защиты окружающей среды, очистки и нормативных требований, предъявляемых к готовому устройству.

Промышленный Интернет вещей и интерактивное оборудование

Подключенные промышленные устройства все чаще требуют локализованной визуализации условий эксплуатации, информации об оборудовании и данных мониторинга.

15,6-дюймовый сенсорный монитор GreenTouch с открытой рамкой может обеспечить интерфейс человеко-машинного взаимодействия при интеграции с совместимой внешней хост-системой.

Часто задаваемые вопросы о 15,6-дюймовых сенсорных мониторах с открытой рамкой

В чем разница между сенсорным монитором с открытой рамкой и панельным ПК?

Сенсорный монитор с открытой рамкой сочетает в себе ЖК-дисплей и сенсорный интерфейс для интеграции с внешней вычислительной системой. Промышленный панельный ПК дополнительно включает в себя вычислительное оборудование, такое как процессор, память и операционную систему.

Поддерживает ли GreenTouch GT-TM1562C мультитач?

Да. В 15,6-дюймовой серии 2C используется технология проекционно-емкостного сенсорного экрана и поддерживается до 10 точек касания, в зависимости от операционной системы хоста и конфигурации программного обеспечения.

Является ли 15,6-дюймовый сенсорный монитор GreenTouch с открытой рамкой водонепроницаемым?

GT-TM1562C имеет защиту IP65 на передней панели. Это не означает, что задний корпус, разъемы или вся установленная система полностью соответствуют классу IP65.

Какие интерфейсы дисплея доступны?

Стандартный монитор поддерживает видеовходы VGA, DVI и HDMI, причем DisplayPort доступен в некоторых конфигурациях. Сенсорные данные передаются через USB.

Может ли GreenTouch настроить промышленный сенсорный монитор с диагональю 15,6 дюйма?

Да. Доступные варианты OEM/ODM включают индивидуальные размеры, логотипы, яркость ЖК-дисплея, обработку поверхности AG/AR/AF и конфигурации интерфейса.

В каких отраслях используются 15,6-дюймовые сенсорные мониторы с открытой рамкой?

Типичные области применения включают промышленную автоматизацию, HMI для управления машинами, киоски самообслуживания, лабораторное оборудование, встроенные коммерческие терминалы и интеллектуальные производственные системы.

Партнерство с GreenTouch по производству 15,6-дюймовых сенсорных мониторов с открытой рамкой

Выбор надежного производителя 15,6-дюймового сенсорного монитора с открытой рамкой требует баланса между качеством промышленного ЖК-дисплея, характеристиками сенсорного экрана, механической совместимостью, защитой окружающей среды, нормативной документацией и непрерывностью поставок.

GreenTouch GT-TM1562C сочетает в себе промышленную TFT-ЖК-панель оригинального класса, 10-точечную сенсорную панель PCAP, защиту передней панели IP65, ударопрочность IK08, а также настраиваемые варианты монтажа и интерфейса.

Являясь китайским производителем промышленных сенсорных экранов и сенсорных мониторов, GreenTouch поддерживает OEM- и ODM-производителей оборудования, ищущих решения для встроенных дисплеев для промышленной автоматизации, систем самообслуживания и специализированных интерактивных приложений.

Международные группы по закупкам и системные инженеры могут отправлять в GreenTouch технические чертежи, эксплуатационные требования и спецификации проекта для проверки конфигурации продукта и оценки образцов.
