GreenTouch как производитель сенсорных экранов на заказ: настройка OEM/ODM и соответствие требованиям CE, FCC, RoHS, CB, HDMI

Разработка интерактивной аппаратной платформы требует баланса между механической точностью, оптической четкостью, настройкой встроенного ПО и сертификацией международных регулирующих органов до начала работы с инструментами. Производитель сенсорных экранов на заказ приносит  пользу, когда электрические, оптические и структурные характеристики скоординированы как единая система, а не собираются из разрозненных частей. Для OEM- и ODM-производителей стандартные готовые панели часто приводят к компромиссам в конструкции, не соответствуют нестандартным вырезам в шасси, требованиям встроенного ПО контроллера или требованиям стандартов устойчивости к воздействию окружающей среды. Специальные размеры защитного стекла, адаптация датчиков и целевое программирование контроллера обеспечивают надежную работу при соблюдении международных законодательных требований.

Начните с требований к оборудованию, а не со стандартной панели

Успешное развертывание пользовательского сенсорного управления зависит от операционной реальности хост-компьютера. Доступная глубина корпуса, внутренние зазоры лицевой панели, пути рассеивания тепла, углы обзора дисплея и методы ввода данных оператором определяют допустимую механическую площадь. Установка произвольной стандартной панели в специализированный корпус часто приводит к необходимости пересмотра инструментов, задержке сроков и нарушению механического уплотнения во время пилотной сборки.

Терминалы промышленной автоматизации требуют устойчивости к брызгам охлаждающей жидкости, содержащимся в воздухе маслам, агрессивным чистящим растворителям и постоянной вибрации. Наружные транзакционные киоски требуют улучшения оптики и термической устойчивости к прямым солнечным бликам и сезонным изменениям температуры. Установление границ хост-устройств, диапазонов рабочих температур и требований к доступу к обслуживанию на местах в самом начале проекта создает надежную основу для разработки индивидуального сенсорного экрана.

Сопоставьте сенсорную технологию с взаимодействием

Проекционно-емкостное распознавание для точности мультитач

Физика сенсорного датчика должна соответствовать рабочему процессу конечного пользователя. Выбор между проектируемой емкостной, резистивной или оптической архитектурой определяет, будет ли готовая машина работать плавно в полевых условиях. Технология проекционно-емкостной технологии (PCAP) обеспечивает мультитач-жесты, быстрое отслеживание координат, оптическую прозрачность и интеграцию плоского стекла, что делает ее подходящей для использования в медицинских приборах, коммерческих терминалах самообслуживания и интерактивных торговых киосках. Усовершенствованные контроллеры PCAP используют сетки взаимной емкости, отслеживающие до десяти точек касания. Алгоритмы цифровой фильтрации подавляют электромагнитные помехи, обеспечивая точную регистрацию координат, даже когда покровное стекло подвергается воздействию влаги или пыли.

Резистивные и инфракрасные решения для экстремальных рабочих мест

Резистивные сенсорные архитектуры используются на рабочих станциях тяжелой промышленности, морских навигационных консолях и сельскохозяйственной технике. Действуя за счет физического давления, а не электропроводности, резистивные датчики надежно срабатывают, когда операторы надевают толстые изолирующие перчатки, рабочие рукавицы или используют непроводящие стилусы, оставаясь незатронутыми каплями жидкости, химическими промывками или поверхностным жиром. В общедоступных каталогах большого формата и интерактивных видеостенах часто используются инфракрасные (ИК) сенсорные рамки, которые экономично масштабируются на больших площадях отображения без добавления слоев стекла, ослабляющих яркость. Интерактивная сенсорная пленка обеспечивает сенсорное управление через стекло для архитектурных витрин и безопасных киосков, помогая системным архитекторам найти физический механизм, который лучше всего соответствует целевой модели взаимодействия.

Определите стек настройки как одну систему

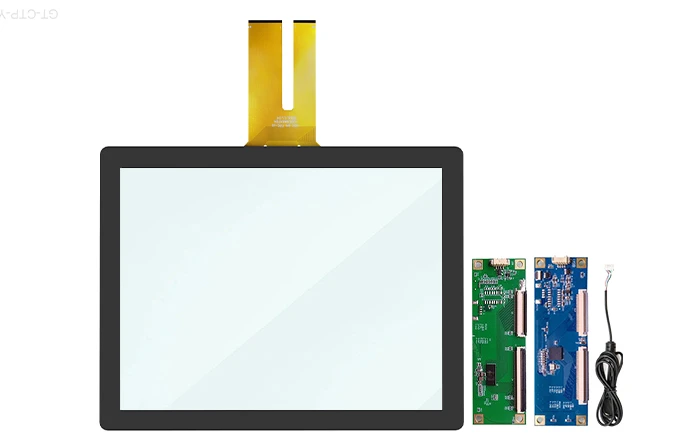

Высоконадежный сенсорный модуль работает как интегрированный многослойный стек, включающий защитное стекло, подложку датчика, хвостовики гибкой печатной схемы (FPC), наборы микросхем контроллера и слои оптического соединения. Модификация любого отдельного слоя изменяет электрический импеданс, оптический коэффициент пропускания и механические допуски всей сборки.

Оптическая обработка и ламинирование чистых помещений без пыли

Толщина защитного стекла, глубина химического упрочнения и обработка поверхности должны калиброваться непосредственно с частотами возбуждения контроллера. GreenTouch управляет цехом ламинирования без пыли класса 1000, использующим процессы склеивания  стекло-стекло (G+G) и стекло-пленка-пленка (G+F + F). Эта инфраструктура позволяет OEM-производителям задавать индивидуальную геометрию датчиков, шелкографию, антибликовое (AG) травление, антибликовые (AR) покрытия и олеофобную обработку, защищающую от отпечатков пальцев (AF), без создания оптического помутнения или мертвых зон чувствительности. Устранение внутренних воздушных зазоров между защитной линзой и активной поверхностью дисплея сводит к минимуму внутренние отражения, улучшая читаемость изображения на открытом воздухе и одновременно защищая узел от лобовых ударов.

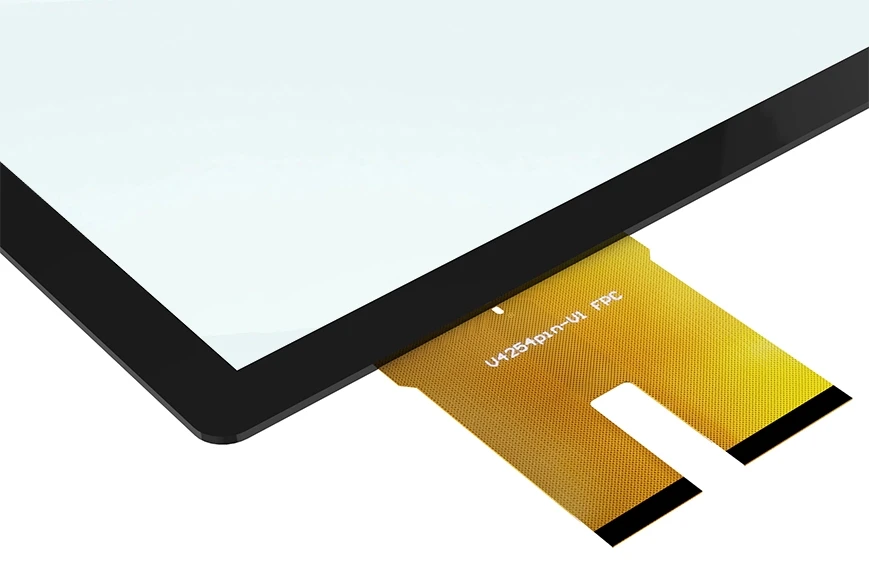

Архитектура маршрутизации хвостов FPC и экранирования сигналов

Дизайн хвоста FPC представляет собой еще один основной элемент настройки. Специальная длина хвостовиков, двусторонние экранирующие слои и удачное расположение разъемов обеспечивают чистую прокладку через корпус с ограниченной геометрией. Экранированные хвосты предотвращают утечку высокочастотных цифровых тактовых сигналов в чувствительные линии аналоговых датчиков, поддерживая высокое соотношение сигнал/шум в сложных внутренних аппаратных конфигурациях.

Планирование требований CE, FCC, RoHS, CB и HDMI по области применения

Соответствие нормативным требованиям необходимо учитывать на этапе первоначальной разработки оборудования. Коммерческое внедрение на рынках Северной Америки, Европейского Союза и Азии требует соблюдения законодательных директив по безопасности, выбросам и охране окружающей среды. Декларации о маркировке CE и испытания класса A/B согласно FCC Part 15 подтверждают электромагнитную совместимость (ЭМС) и устойчивость к излучению, подтверждая, что сенсорный контроллер не излучает разрушительную радиочастотную энергию и не работает неправильно в средах с высоким уровнем электромагнитных помех. Ограничения на использование опасных веществ в соответствии со стандартами управления окружающей средой RoHS и ISO 14001 обеспечивают безопасность материалов в международных цепочках поставок.

Что касается электробезопасности, международная схема CB обеспечивает стандартизированную структуру оценки, которая упрощает сертификацию для конкретного рынка, например UL. Для реализации мультимедийных интерфейсов высокой четкости требуется проверенное соответствие HDMI для обеспечения целостности сигнала, синхронизации передачи и совместимости лицензированных драйверов. Заблаговременное указание параметров CE, FCC, RoHS, CB и HDMI предотвращает дорогостоящие изменения конструкции во время лабораторных испытаний.

Заморозить интерфейсы и чертежи перед сборкой образца

Переход от концепций к инструментам требует формальных протоколов заморозки проекта. Технические чертежи должны документировать точные активные площади дисплея, зоны обзора, размеры внешнего стекла, угловые радиусы, профили скосов, положения монтажных шпилек и производственные допуски с точностью до долей миллиметра. Стандартные каналы связи, такие как USB 2.0 HID и I2C, требуют скоординированной инициализации параметров встроенного ПО, чтобы обеспечить работу по принципу «включай и работай» без драйверов с операционной системой хоста, предотвращая брак инструментов и несоответствие размеров.

Используйте образец для подтверждения рисков интеграции и соответствия требованиям

Контролируемые сборки пилотных прототипов обеспечивают эмпирическую основу, необходимую для проверки теоретических инженерных моделей. При тестировании прототипа оцениваются скорость реагирования на прикосновения, точность мультитач-жестов, оптический коэффициент пропускания и совместимость корпуса в смоделированных условиях эксплуатации. Установка пилотного образца внутри серийного шасси подтверждает, что металлические лицевые панели и заземляющие контакты не создают паразитной емкости или локальных мертвых зон. Стресс-скрининг прототипа включает в себя температурные циклические и вибрационные испытания, что обеспечивает бесперебойное серийное производство.

Часто задаваемые вопросы о производстве сенсорных экранов на заказ

Системные архитекторы и группы технических закупок часто оценивают эти основополагающие соображения на этапе первоначальной спецификации.

Можно ли адаптировать сенсорные экраны PCAP под толстое защитное стекло?

Да. Инженеры ODM по сенсорному экрану настраивают шаг электродов, напряжение возбуждения и базовую чувствительность встроенного ПО для поддержки закаленного защитного стекла  толщиной до 1,1  мм или 2 мм. Это позволяет вандалозащищенным киоскам и тяжелым промышленным консолям поддерживать оперативное отслеживание координат, обеспечивая при этом класс механического воздействия IK08 или выше.

Сертификация на уровне компонентов автоматически очищает хост-компьютер?

Сертификаты на уровне компонентов предоставляют важные данные базового тестирования, хотя вся хост-машина все равно должна пройти сертификацию CE, FCC и электробезопасности в своем окончательном рабочем корпусе.

Как осуществляется долгосрочный пересмотр компонентов промышленных программ?

Известные производители поддерживают строгие дорожные карты компонентов и официальные протоколы заказа на инженерные изменения (ECO). Промышленные сенсорные компоненты имеют гарантированную работоспособность в течение пяти-семи лет, защищая OEM-производителей от неожиданных циклов модернизации.

Ознакомьтесь с полными требованиями OEM с помощью GreenTouch

Выполнение специальной программы аппаратного обеспечения требует четкой технической коммуникации от первоначального технико-экономического моделирования до массового производства. Использование сенсорного дигитайзера, защитного стекла, оптического связующего слоя и нормативных параметров как единой системы обеспечивает оптическую четкость, механическую долговечность и соответствие международным нормативным требованиям. Группы технических закупок, дизайнеры продукции и инженеры встраиваемых систем могут отправлять файлы САПР корпусов и функциональные спецификации непосредственно на https://www.greentouch.com.cn/  для инженерной оценки. Команда инженеров обеспечивает технико-экономическое обоснование, оптимизацию конструкции и поддержку серийного производства для глобального развертывания OEM и ODM.
