GreenTouch поддерживает интеграцию оборудования в качестве поставщика сенсорных мониторов OEM: планирование монтажа и интерфейса

Интеграция интерактивного дисплея в промышленное оборудование, автоматизированные медицинские системы или коммерческие киоски требует механического и электрического выравнивания. Приобретение аппаратного обеспечения от OEM-поставщика сенсорных мониторов  гарантирует, что геометрия физического монтажа, маршрутизация сигналов, тепловые пути и архитектура заземления выдерживают сложные рабочие условия. Использование промышленного монитора как стандартного периферийного устройства приводит к задержкам сборки, тепловому регулированию и сбоям связи. Проектировщики должны заранее оценить оболочку корпуса, механизмы выравнивания, радиусы изгиба кабеля и условия электропитания.

Составьте карту оборудования перед выбором монитора

Планирование интеграции начинается с установления физических границ хост-консоли. Допустимый форм-фактор дисплея определяется глубиной внутреннего шасси, зазорами в листовом металле, углами обзора и высотой взаимодействия с оператором. Физическое картирование оболочки также учитывает эргономику обслуживания, гарантируя, что у технических специалистов будет достаточно места для доступа к крепежным деталям, подключения интерфейсных кабелей и замены модульных узлов без демонтажа основного фасада машины.

Поставщик OEM-сенсорного монитора предоставляет контурные 2D-чертежи и 3D-модели STEP во время планирования компоновки. Размещение источников питания с высокой температурой непосредственно под корпусом дисплея увеличивает ненужную тепловую нагрузку. Резервирование выделенных зон конвекции сохраняет равномерную температуру дисплея и продлевает срок службы.

Выберите метод монтажа, который контролирует выравнивание

Открытые фланцы для корпусов заподлицо

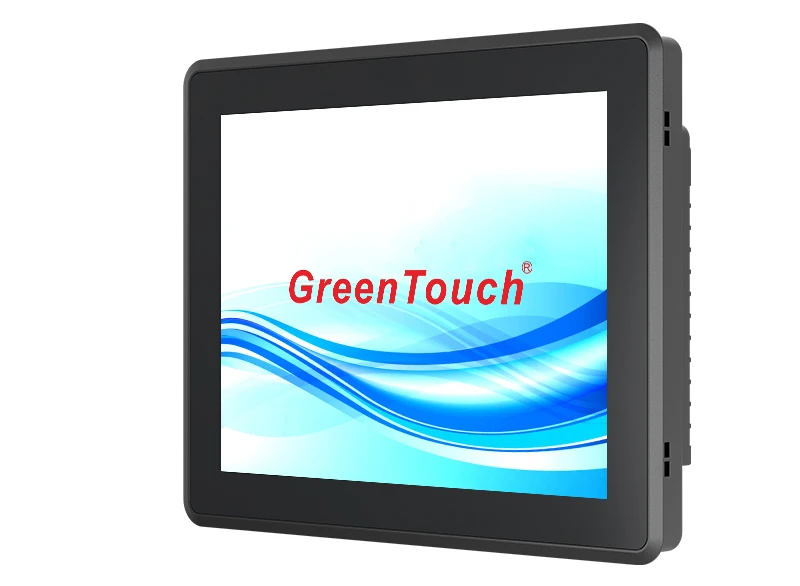

Архитектура монтажа дисплея требует жесткости конструкции, герметичности передней панели и визуальной интеграции, изолируя активную ЖК-панель от скручивающих нагрузок на корпус. Мониторы с открытой рамкой оснащены встроенными боковыми монтажными кронштейнами и конструкционными металлическими фланцами, которые надежно крепятся за специальными вырезами в машине, образуя переднюю внешнюю поверхность заподлицо и устраняя рамки по периметру, собирающие грязь.

Монтаж заподлицо применяется в медицинской диагностике, автоматизации чистых помещений и оборудовании пищевой промышленности, где гладкие поверхности обеспечивают санитарную очистку. Монтажные отверстия с прорезями на фланцах открытой рамы позволяют осуществлять микрорегулировку размеров во время сборки шкафа, компенсируя небольшие различия в листовом металле в разных партиях продукции и поддерживая постоянное выравнивание передней части.

Задние модели VESA и системы крепления для монтажа на панели

Стандартизированные задние модели VESA MIS-D (75x75 мм и 100x100 мм) позволяют механическую установку на шарнирные поворотные рычаги, внутренние опоры и модульные подставки. Заднее крепление VESA изолирует модуль дисплея от гибкого корпуса главного шкафа, защищая внутренние слои стекла от механических скручивающих искажений. Для герметичных электрических шкафов NEMA или IP65 в конструкциях для монтажа на панели используются шпильки с резьбой по периметру или задние зажимные кронштейны, которые плотно прижимают переднюю панель монитора к вырезу, сжимая эластомерную прокладку, образуя водонепроницаемое уплотнение от переносимых по воздуху частиц и жидких смывов.

Проверьте направление порта и пространство для изгиба кабеля.

Ориентация разъема и объем внутренней проводки представляют собой важные детали интеграции. Для задних разъемов с прямой задней частью требуется значительный зазор позади корпуса для жестких кабельных вводов. Чрезмерный изгиб кабеля вызывает нагрузку на внутренние платы, вызывая растрескивание паяных соединений и потерю сигнала в течение всего срока службы.

Выбор мониторов с обращенными вниз или утопленными боковыми портами ввода-вывода минимизирует необходимую глубину корпуса и облегчает вертикальную прокладку кабелей. Внутренние кабельные пути должны соответствовать стандартам минимального радиуса изгиба. Стандартные высокоскоростные цифровые видеокабели требуют, чтобы динамический радиус изгиба был как минимум в четыре-шесть раз больше внешнего диаметра кабеля, чтобы сохранить высокочастотное сопротивление и целостность сигнала.

Еще одним важным требованием интеграции является защита интерфейсных соединений от механической вибрации. Машины с вращающимися шпинделями или гидравлическими насосами передают непрерывную вибрацию через шасси. Использование фланцев со стопорными винтами на портах VGA и DVI наряду с невыпадающими винтами на разъемах USB предотвращает случайное отключение во время заводской эксплуатации.

Отдельные пути видео, сенсорного экрана и питания

Консоли промышленного оборудования содержат источники электромагнитных помех, в том числе электроприводы с регулируемой частотой, сильноточные переключающие контакторы и высоковольтные преобразователи мощности. Неэкранированные сигнальные линии, проложенные рядом с силовыми кабелями, страдают от индуктивной связи. Высокоскоростные цифровые видеопотоки, низковольтные сигналы сенсорного дигитайзера и шины питания постоянного тока требуют изолированных кабелепроводов для предотвращения перекрестных помех и переходных помех.

Изоляция сенсорной телеметрии от сильноточных коммутационных помех

Сенсорная оцифровка основана на низковольтных сигналах. Прокладка сенсорных линий USB или RS-232 параллельно с проводкой сети переменного тока приводит к появлению синфазных электрических помех, вызывающих дрожание координат, дрейф курсора и ложные касания. Конструкторы прокладывают сенсорную телеметрию через металлические кабелепроводы, используя кабели с двойным экраном и ферритовые подавители для ослабления высокочастотных шумов.

Заземление звездой и целостность цифрового видеосигнала

Протоколы передачи цифрового видео, такие как HDMI и DisplayPort, требуют точного согласования дифференциального импеданса. Контуры заземления между хост-контроллером и корпусом дисплея вызывают разрывы видео, появление горизонтальных линий и потерю синхронизации. Реализация специальной архитектуры заземления звездой гарантирует, что корпус дисплея, сенсорный контроллер и главный компьютер будут иметь одинаковый потенциал земли с низким импедансом, устраняя циркулирующие токи заземления.

Конструкция для охлаждения и доступа для обслуживания

Управление температурным режимом напрямую влияет на эксплуатационную надежность и оптический срок службы подсветки промышленных дисплеев. Высокие заводские температуры окружающей среды в сочетании с теплом, выделяемым внутренними силовыми преобразователями, повышают температуру внутри корпуса за пределы безопасных пределов для компонентов, ускоряя затухание свечения и изменение цвета при температуре окружающей среды, превышающей 50°C.

Конвекционные каналы воздушного потока или алюминиевый корпус с кондуктивным охлаждением отводят тепло от слоя жидких кристаллов. Конструкторы расположили обслуживаемые элементы, такие как предохранители инвертора подсветки и кнопки экранного меню, для доступа через задние двери.

Силиконовые прокладки с высокой проводимостью соединяют микросхемы контроллера синхронизации и алюминиевое заднее шасси, отводя тепло от полупроводников для надежной круглосуточной работы.

Проверка сборки с помощью контролируемого образца

Интеграция оборудования завершается эмпирической проверкой с использованием репрезентативных образцов производственного назначения. Команды инженеров оценивают механическую посадку, электрическую совместимость и тепловые характеристики реального производственного шасси до утверждения серийного производства. GreenTouch  изготавливает оценочные образцы с использованием проверенного производственного инструмента, обеспечивая точное соответствие моделей САПР фактическим вырезам в листовом металле, радиусам изгиба кронштейнов и зазорам разъемов во время пробной сборки.

Проведение пилотной сборки подтверждает, что жгуты проводов сопрягаются аккуратно, без напряжения и что прокладки по периметру сжимаются равномерно, обеспечивая герметичность. Проверка собранного оборудования на воздействие окружающей среды, включая циклическую работу в термокамере, непрерывную электрическую проработку при полной нагрузке и эксплуатационные вибрационные испытания, выявляет резонансные уязвимости или тепловые точки до начала серийного производства.

Часто задаваемые вопросы об интеграции сенсорного монитора OEM

Инженерные группы и производители оборудования регулярно оценивают эти технические вопросы во время планирования интеграции оборудования.

Как архитектура с открытой рамой упрощает сборку машины?

Мониторы с открытой рамой оснащены структурными фланцами из голого металла, которые устанавливаются заподлицо с нестандартными вырезами в машине. В этой архитектуре отсутствуют внешние пластиковые лицевые панели, что позволяет производителям оборудования создавать плоские, пыленепроницаемые передние фасады, соответствующие дизайну их машин.

Какой тепловой зазор необходим для корпусов безвентиляторных мониторов?

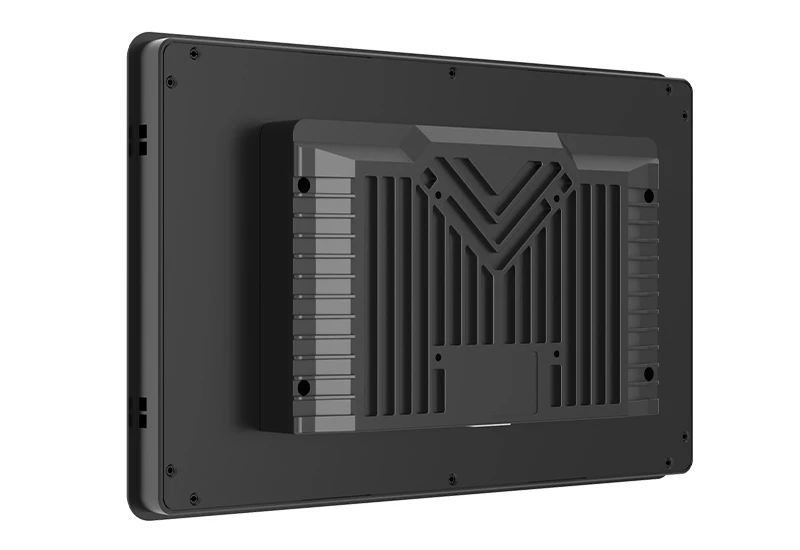

Для безвентиляторных промышленных мониторов требуется не менее 30–50 мм беспрепятственного конвекционного воздушного пространства вокруг задних теплоотводных ребер. В герметичных корпусах внутренние металлические кронштейны могут быть термически соединены с основным шасси для отвода тепла.

Могут ли интерфейсы Dual Touch работать одновременно на одном дисплее?

Промышленные контроллеры обычно обеспечивают последовательную связь USB HID или RS-232. Хотя на панели ввода-вывода монитора могут присутствовать оба физических разъема, дигитайзер одновременно работает по одному активному протоколу, чтобы предотвратить конфликты координатных данных.

Отправьте чертеж оборудования на рассмотрение интеграции

Оптимизация интеграции сенсорного монитора требует раннего сотрудничества между разработчиками оборудования и специалистами по разработке дисплеев. Гармонизация монтажной геометрии, сигнальных интерфейсов, архитектур питания и защиты окружающей среды на начальном этапе разработки концепции предотвращает дорогостоящие модификации сборки и ускоряет внедрение на рынок. Производители оборудования, системные интеграторы и инженеры по промышленной автоматизации могут поделиться спецификациями своих проектов и механическими моделями непосредственно на https://www.greentouch.com.cn/  для технической оценки. Команда инженеров обеспечивает планирование производства, заводские проверки и руководство по механической интеграции сложного оборудования.
