GreenTouch как OEM-поставщик промышленных сенсорных экранов: обзор технологий и сертификации

Развертывание интерактивных операторских интерфейсов на современных производственных предприятиях, автоматизированных технологических линиях и наружной инфраструктуре требует выбора сенсорного оборудования, соответствующего условиям эксплуатации. Использование OEM -поставщика промышленных сенсорных экранов  позволяет инженерным группам адаптировать физику датчиков, долговечность защитного стекла и нормативные сертификаты к требованиям проекта. Несоответствие между сенсорной технологией и операционной средой приводит к ложным срабатываниям, пропущенным вводам и преждевременному выходу из строя датчиков.

Определите метод ввода и операционную среду

Проектирование промышленного интерфейса начинается с анализа методов ввода данных оператором и опасностей, связанных с эксплуатацией окружающей среды. Рабочие станции, где операторы носят толстые изолированные перчатки, кожаные варежки или манипулируют стилусами, требуют иных сенсорных механизмов, чем коммерческие киоски, управляемые голыми кончиками пальцев. Факторы окружающей среды, включая брызги влаги, переносимые по воздуху масла, химические растворители и электромагнитный шум, определяют выбор датчика.

Сопоставление инструментов ввода, диапазонов рабочих температур (от -20°C до 70°C), пределов температуры хранения (от -30°C до 80°C) и профилей влажности до 90 % без конденсации устанавливает четкие инженерные критерии. Заводские цеха, подверженные химическим промывкам и механической вибрации, требуют прочной физической изоляции. Выбор опытного поставщика сенсорных экранов гарантирует, что механическая интеграция, настройка контроллера и оптические характеристики будут соответствовать строгим промышленным требованиям.

Выберите PCAP для интегрированных мультисенсорных интерфейсов

Проекционно-емкостное зондирование (PCAP) — это стандартная интерактивная технология для современных промышленных панелей управления, медицинских терминалов и коммерческих киосков. PCAP обеспечивает плавность мультитач-жестов, быстрое отслеживание координат, оптическую четкость и интеграцию с плоским передним стеклом, создавая очищаемые поверхности, устойчивые к грязи, пыли и химическому накоплению.

Прошивку контроллера PCAP можно настроить для поддержки работы через толстое защитное стекло (до 1,1  мм или 2  мм), сохраняя при этом быстрое отслеживание координат и соответствие требованиям к ударопрочности IK08. Усовершенствованные контроллеры включают в себя алгоритмы отвода воды, которые различают намеренное прикосновение пользователя и капли влаги на поверхности или легкие пленки жидкости. Сетки электродов взаимной емкости поддерживают до десяти одновременных точек касания, обеспечивая надежное отслеживание в различных сценариях ввода.

Алгоритмы скачкообразного изменения частоты динамически контролируют соотношение сигнал/шум в канале на частотах возбуждения от 100 до 500 кГц, переключая рабочие каналы, чтобы избежать электромагнитных помех от приводов двигателей с регулируемой частотой, тяжелых контакторов и высоковольтного силового оборудования.

Выберите резистивную технологию для управления на основе давления

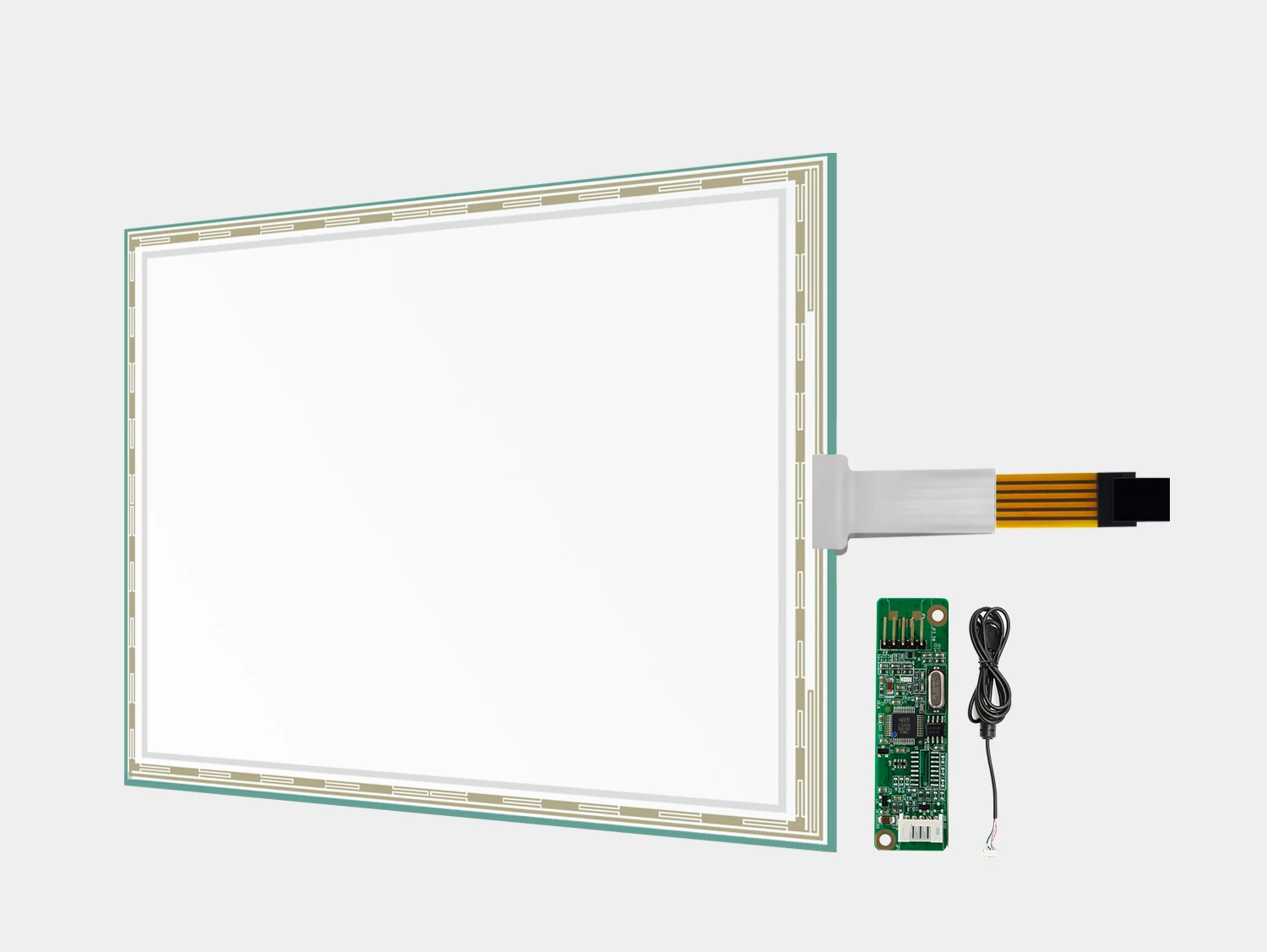

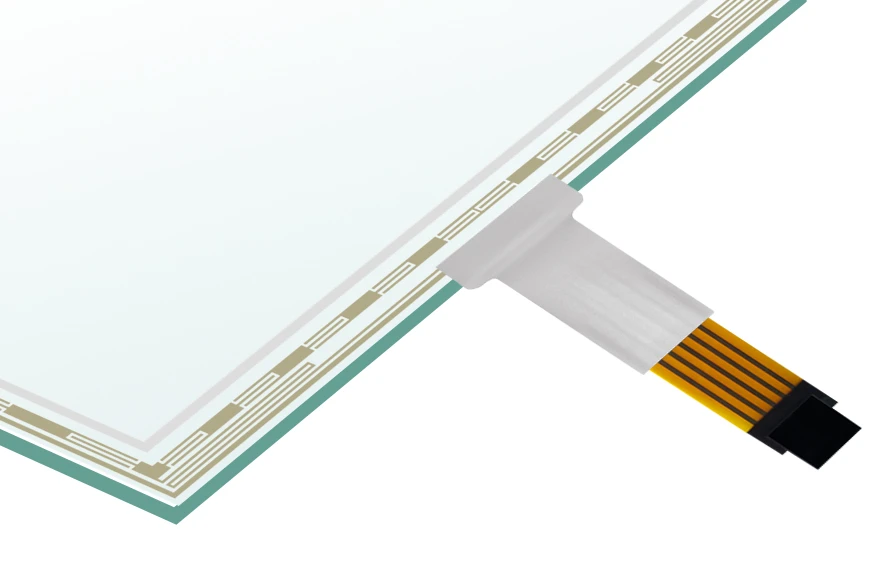

Резистивные сенсорные экраны остаются важной технологией для тяжелого промышленного оборудования, сельскохозяйственного оборудования и морских навигационных консолей. Действуя за счет физического давления, а не электропроводности, резистивные экраны надежно срабатывают в тяжелых рабочих перчатках, голыми пальцами или непроводящими стилусами.

Резистивные экраны невосприимчивы к электрическим помехам, переносимой по воздуху проводящей пыли и поверхностным жидкостям, включая масла, воду и чистящие химикаты. В пятипроводных резистивных архитектурах все активные управляющие электроды размещаются на нижней стеклянной подложке, а верхняя гибкая пленка используется исключительно в качестве зонда для измерения напряжения. Такая конструкция позволяет 5-проводным резистивным экранам выдерживать более 35 миллионов срабатываний в суровых заводских условиях без потери калибровки.

Структурное разделение резистивных слоев гарантирует, что поверхностные царапины на внешней пленке не нарушат электрическое отслеживание матрицы датчика, обеспечивая надежную работу в сложных рабочих пространствах.

Выберите инфракрасную или сенсорную фольгу для больших форматов или форматов через стекло.

Инфракрасные сенсорные рамки для крупных промышленных накладок

Широкоформатные терминалы диспетчерского управления, автоматизированные складские дисплеи и интерактивные дисплеи состояния производства используют инфракрасные (ИК) сенсорные рамки. В ИК-рамках используются массивы инфракрасных светодиодов и фототранзисторов по периметру для определения координат касания посредством прерывания светового луча, что добавляет возможности касания без размещения дополнительного слоя стекла на панели дисплея. Схема подавления окружающего света обеспечивает точное отслеживание в условиях освещенности до 100 000 люкс.

Интерактивная сенсорная пленка для архитектуры сквозь стекло

Интерактивные сенсорные пленки представляют собой прозрачные проводящие сетки, ламинированные непосредственно за защитным стеклом или акриловыми панелями. Это позволяет осуществлять сенсорное управление через стекло через витрины магазинов, интерактивные архитектурные перегородки и антивандальные уличные киоски, полностью изолируя электронный датчик от внешнего воздействия.

Просмотрите область сертификации после определения конфигурации

Оценка соответствия нормативным требованиям охватывает весь интерактивный узел. Развертывание оборудования в Северной Америке, Европе и Азии требует соблюдения установленных законом стандартов электромагнитной совместимости, электробезопасности и защиты окружающей среды. Декларация маркировки CE и испытания класса A/B FCC Part 15 подтверждают, что сенсорный модуль надежно работает в промышленных средах с высоким уровнем электромагнитных помех, не излучая вредного излучения. Стандарты, включая EN 55032 по излучаемым излучениям и EN 61000-4-2 по устойчивости к электростатическим разрядам (ESD), обеспечивают устойчивость оборудования к заводским электрическим переходным процессам.

В области электробезопасности международная схема CB обеспечивает стандартизированную основу для испытаний, которая упрощает региональные сертификации, такие как UL. Соответствие RoHS подтверждает отсутствие опасных веществ в международных цепочках поставок, а тестирование HDMI подтверждает соответствие передачи сигнала для интегрированных интерфейсов дисплея.

Аудит заводских систем качества и возможностей чистых помещений

Производительность производства и оптическая прозрачность зависят от инфраструктуры чистых помещений. GreenTouch  управляет цехом ламинирования без пыли класса 1000, использующим процессы склеивания стекла со стеклом (G+G) и стекла с пленкой (G+F). Эта среда позволяет точно наносить антибликовые (AG), антибликовые (AR) и антиотпечатковые (AF) покрытия на поверхность без оптического загрязнения.

Подтвердите свой выбор репрезентативным образцом

Теоретические инженерные модели должны пройти эмпирическую проверку на репрезентативных образцах прототипов. Перед началом полномасштабного производства оценка прототипа проверяет чувствительность к прикосновению, работу в перчатках, оптическое пропускание и пригодность механического шасси в смоделированных условиях эксплуатации.

Часто задаваемые вопросы о промышленных сенсорных технологиях и сертификации

Инженеры промышленного оборудования и специалисты по закупкам часто оценивают эти технические соображения при выборе оборудования.

Могут ли сенсорные экраны PCAP надежно работать в мокрых перчатках?

Да. Усовершенствованные промышленные контроллеры PCAP оснащены алгоритмами встроенного программного обеспечения, которые отслеживают координаты касания через толстые перчатки, подавляя при этом ложные срабатывания, вызванные брызгами воды или влажностью поверхности.

Что отличает 5-проводной резистивный экран от 4-проводного резистивного экрана?

В пятипроводных резистивных экранах все возбуждающие электроды размещаются на нижней стеклянной подложке, а верхняя гибкая пленка используется исключительно в качестве датчика напряжения. Такая архитектура гарантирует, что царапины на поверхности или износ верхней пленки не повлияют на точность координат, что обеспечивает значительно более длительный срок службы по сравнению с 4-проводными конструкциями.

Действительны ли сертификаты сенсорного экрана компонентов для всего хост-устройства?

Сертификаты на уровне компонентов предоставляют важные данные базового тестирования, хотя вся хост-машина все равно должна пройти комплексную сертификацию CE, FCC и электробезопасности в своем окончательном рабочем корпусе.

Сравните приложение с технологиями GreenTouch Touch

Выбор правильного промышленного сенсорного экрана требует согласования физики датчиков, долговечности защитного стекла, протоколов интерфейса и соответствия нормативным требованиям. Оценка операционной среды и рабочих процессов операторов позволяет инженерным группам с уверенностью выбирать между технологиями PCAP, резистивными, ИК-технологиями и сенсорной фольгой. Группы технических закупок и проектировщики оборудования могут отправлять свои требования к приложениям и модели САПР непосредственно на https://www.greentouch.com.cn/  для инженерной оценки и поддержки индивидуальных образцов.
