VESA 75 × 75 против 100 × 100 мм: совместимость монтажа дисплеев с закрытой рамкой

Монитор с сенсорным экраном может соответствовать доступной площади дисплея, но все равно создает проблемы при установке, если его монтажные отверстия не совпадают с кронштейном или корпусом оборудования. В OEM-проектах это несоответствие может привести к необходимости использования дополнительных переходных пластин, дополнительной механической обработки, увеличения времени сборки и более сложного обслуживания. Заблаговременная проверка схемы крепления VESA помогает разработчикам оборудования избежать этих проблем до того, как монитор будет интегрирован в готовую систему.

Для компактных и средних дисплеев обычно используются две схемы монтажа: 75 × 75 мм и 100 × 100 мм. Хотя разница между ними составляет всего 25 мм в каждую сторону, без проверки крепежа они не взаимозаменяемы. Сенсорный монитор с закрытой рамой 7–27 дюймов (серия 3A) поддерживает обе схемы монтажа, что дает производителям оборудования большую гибкость при проектировании настенных терминалов, настольных рабочих станций и встроенных сенсорных интерфейсов.

Что такое VESA 75×75 мм и 100×100 мм

Шаблоны крепления VESA определяют расстояние между центрами монтажных отверстий на задней панели дисплея. Шаблон размером 75×75 мм имеет четыре отверстия, расположенных в виде квадрата размером 75 мм с каждой стороны. В шаблоне размером 100×100 мм используется то же расположение, но расстояние между центрами соседних отверстий составляет 100 мм.

Эти измерения описывают расстояние между отверстиями, а не общие размеры монитора. Дисплей с большим экраном не использует автоматически больший шаблон крепления, а два монитора с одинаковым размером экрана могут иметь разные конфигурации крепления.

Поэтому первым шагом при выборе кронштейна является подтверждение фактического расстояния между отверстиями монитора, а не оценка совместимости по размеру экрана или внешнему виду. Проектировщикам также следует проверить характеристики винтов, глубину установки, номинальную нагрузку кронштейна и зазор вокруг заднего корпуса. Шаблон VESA является важной отправной точкой, но это лишь одна часть механического интерфейса.

Когда выбрать 75×75 мм или 100×100 мм

Соответствующая схема монтажа зависит от дисплея, несущей конструкции и условий установки.

Шаблон 75×75 мм часто встречается в креплениях для компактных мониторов и небольших дисплеях. Это может быть удобно, когда доступная площадь установки ограничена, например, на компактной станции управления, небольшом терминале самообслуживания или на панели оборудования с ограниченным пространством. Однако фактическую грузоподъемность и пригодность кронштейна все равно необходимо проверить.

Шаблон размером 100 × 100 мм широко используется в кронштейнах для мониторов, настенных кронштейнах и других аксессуарах для монтажа дисплеев. Это может быть практичным вариантом для установок, в которых уже используется совместимое оборудование, помогая производителям поддерживать согласованность моделей оборудования.

Ни одна из моделей не является универсально лучшей. Увеличение расстояния между отверстиями само по себе не гарантирует большую стабильность. Устойчивость также зависит от конструкции кронштейна, крепежа, опорной поверхности, веса монитора и усилий, прилагаемых во время работы.

Для OEM-проектов наиболее эффективным подходом является определение схемы монтажа, уже использованной в конструкции оборудования, а затем подтверждение совместимости выбранного монитора и кронштейна. Если в существующем корпусе есть фиксированные отверстия, выбор соответствующего дисплея может сократить объем работ по перепроектированию.

Как серия 3A поддерживает различные способы установки

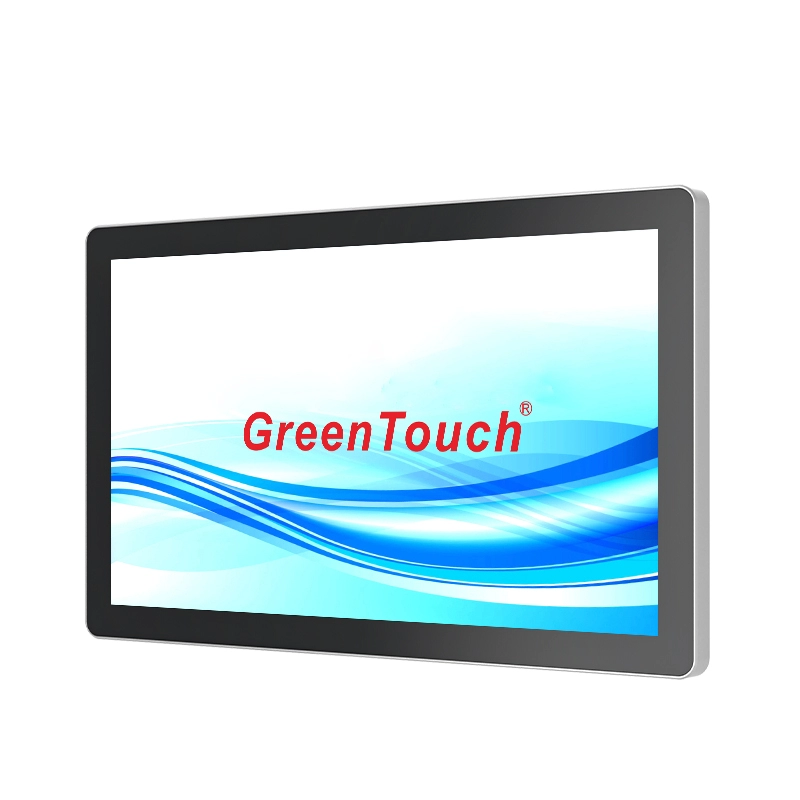

Сенсорный монитор с закрытой рамой 7–27 дюймов (серия 3A) имеет монтажные отверстия VESA 75 × 75 мм или 100 × 100 мм, в зависимости от применимой конфигурации. Это дает системным интеграторам возможность планировать установку различных типов оборудования.

Настенные установки распространены в информационных терминалах, системах розничной торговли, транспортных средствах и промышленных помещениях. Монтажный кронштейн должен надежно поддерживать монитор, оставляя достаточно места для кабелей и разъемов. Команда по установке также должна подтвердить, что стена или монтажная поверхность могут выдержать совокупную нагрузку дисплея, кронштейна и любых прикрепленных аксессуаров.

Настольная установка полезна для операторских станций, стоек обслуживания и интерактивных рабочих станций. В этих случаях кронштейн или подставка должны обеспечивать достаточную устойчивость при повторяющихся контактных взаимодействиях. Положение и угол экрана должны позволять пользователям комфортно работать с интерфейсом, не прилагая чрезмерных усилий к монтажному узлу.

Встроенная установка требует дополнительного внимания, поскольку монитор встроен в большую панель или корпус. Отверстия VESA можно использовать с подходящим кронштейном-переходником, а окружающая рамка или зажимы фиксируют дисплей внутри панели. Адаптер должен быть рассчитан на конкретные размеры монитора и геометрию корпуса. Прежде чем создавать окончательную панель, дизайнеры должны проверить размер выреза, перекрытие лицевой панели, точки крепления и доступ для обслуживания.

Планирование встроенного монтажа без переделки корпуса

Встроенная интеграция часто требует больше усилий, чем крепление монитора к стандартному настенному кронштейну. Схема монтажа может совпадать правильно, хотя дисплей по-прежнему не помещается в проем панели или оставляет недостаточно свободного пространства позади оборудования.

Перед изготовлением корпуса подготовьте габаритный чертеж, включающий внешние размеры монитора, координаты монтажных отверстий, вырез в панели, метод крепления и задний зазор. На чертеже также должно быть показано место, необходимое для силовых и видеокабелей. Это особенно важно, когда дисплей установлен в шкафу с ограниченной внутренней глубиной.

Если в существующей панели используется другая схема расположения отверстий, практичным решением может стать металлическая переходная пластина. Одна сторона пластины соединяется с точками крепления VESA монитора, а другая сторона обеспечивает точки крепления, совместимые с панелью оборудования. Пластина должна правильно распределять нагрузку и не задевать корпус монитора или разъемы.

В случае повторного производства рекомендуется проверить всю сборку на физическом образце, прежде чем утверждать конструкцию корпуса. Пробная установка может выявить проблемы, которые легко не заметить на чертеже, включая доступ к винтам, изгибы кабеля, помехи на панели и трудности со снятием дисплея для обслуживания.

Проверьте свободное пространство сзади и доступ к кабелям

Совместимость при монтаже предполагает наличие более чем четырех совпадающих отверстий под винты. Доступное пространство за монитором может повлиять на время установки, надежность кабеля и будущее обслуживание.

Серия 3A обеспечивает VGA, DVI, HDMI, DisplayPort, микрофон и аудиоразъемы, причем интерфейсы расположены сзади и обращены вниз. Такое расположение может помочь при прокладке кабелей во многих установках, но проектировщику оборудования все равно необходимо оставить достаточно места для выбранных разъемов и их кабелей.

Для настенного дисплея проверьте расстояние между задней частью корпуса и стеной после установки кронштейна. Применительно к встроенному оборудованию подумайте, можно ли подключить кабели до закрепления монитора и могут ли технические специалисты отсоединить их, не разбирая несвязанные компоненты.

Прокладка кабелей также должна обеспечивать разгрузку от натяжения. Кабель, который резко изгибается или тянется под действием собственного веса, может создать нагрузку на разъем. Если дисплей будет установлен в часто обслуживаемом терминале, доступные кабельные соединения могут облегчить замену и устранение неполадок.

Эти проверки особенно актуальны, когда мониторы нескольких размеров имеют общую платформу корпуса. Даже если схема монтажа останется прежней, различные размеры экрана и корпуса могут изменить требуемый зазор.

Учитывайте ориентацию экрана и сенсорное управление

Серия 3A поддерживает горизонтальную и вертикальную установку с использованием совместимого монтажного оборудования. Прежде чем выбирать ориентацию, убедитесь, что кронштейн, корпус, прокладка кабеля и интерфейс приложения рассчитаны на предполагаемое положение.

Портретная ориентация может подойти для билетных терминалов, информационных каталогов и интерфейсов, отображающих длинные списки. Альбомная ориентация может быть более подходящей для панелей управления, информационных панелей и приложений с более широким расположением интерфейса.

Поскольку в серии 3A используется проекционно-емкостное касание с поддержкой десяти точек касания, монтажный узел должен оставаться устойчивым при многократном взаимодействии с пользователем. Чрезмерное движение кронштейна может повлиять на удобство использования терминала, даже если сама сенсорная панель работает правильно.

Дисплей также оснащен сенсорной панелью с оптическим соединением и ЖК-дисплеем, ЖК-панелью промышленного класса и передней защитой класса IP65. Эти характеристики могут относиться к оборудованию, используемому в коммерческих или промышленных условиях с высокими требованиями. Однако всю установку необходимо оценивать отдельно: защита передней панели не означает автоматически, что задние соединения или весь собранный корпус имеют одинаковую степень защиты.

Практический контрольный список перед установкой

Прежде чем заказывать мониторы или выпускать корпус в производство, производители оборудования должны подтвердить следующие данные:

• Схема монтажа: проверьте, составляет ли требуемое расстояние между отверстиями 75 × 75 мм или 100 × 100 мм.

• Крепежи: проверьте тип винта, глубину зацепления и любые ограничения, указанные производителем.

• Грузоподъемность кронштейна: проверьте поддерживаемую нагрузку и пригодность для предполагаемого монтажного положения.

• Размеры панели: проверьте вырез, перекрытие лицевой панели и точки крепления для встраиваемой установки.

• Зазор сзади: оставьте место для разъемов, изгибов кабеля, необходимой вентиляции и доступа для обслуживания.

• Ориентация: проверьте поддержку запланированного книжного или альбомного положения.

• Устойчивость к прикосновению: убедитесь, что кронштейн и корпус остаются устойчивыми во время повторяющихся операций прикосновения.

• Конфигурация: проверьте расположение монтажных отверстий и механические чертежи для точного размера экрана и заказываемой конфигурации.

Эти проверки следует выполнять по чертежам производителя и выбранным монтажным принадлежностям, а не полагаться исключительно на общее описание продукта.

Работа с производителем по индивидуальной интеграции

В проектах, в которых используются экраны разных размеров или корпуса, изготовленные по индивидуальному заказу, раннее общение с производителем монитора может уменьшить количество изменений в механической конструкции. Обсуждение должно охватывать расстояние между монтажными отверстиями, внешние размеры, расположение интерфейсов, требуемую ориентацию экрана и любые настройки, необходимые для корпуса или других компонентов.

ShenZhen GreenTouch Technology Co., Ltd. производит сенсорную продукцию, включая сенсорные мониторы, емкостные и резистивные сенсорные экраны, инфракрасные сенсорные рамки и сенсорные моноблоки. Компания располагает стандартным производственным цехом площадью 5000 м² и цехом беспыльного ламинирования класса 1000 с возможностями, охватывающими процессы полного ламинирования G+G, G+FF и TP+LCM. Ее системы управления качеством включают сертификаты ISO 9001 и ISO 14001.

Для OEM-проекта полезно запросить механический чертеж и проверить точную конфигурацию монтажа, прежде чем завершить проектирование оборудования. Компания также предлагает варианты настройки таких элементов, как размер экрана, логотип, цвет, корпус и упаковка, в зависимости от требований проекта и подтверждения.

Принятие решения об установке до начала производства

Выбор между монтажными отверстиями размером 75 × 75 мм и 100 × 100 мм — небольшая, но важная часть интеграции дисплея. Правильный выбор зависит от существующего кронштейна, геометрии корпуса, условий установки и плана технического обслуживания. Подтверждение этих деталей перед производством может сократить работу по адаптеру, упростить сборку и помочь избежать дорогостоящих изменений после изготовления оборудования.

Благодаря поддержке как схем монтажа, так и методов настенного, настольного и встраиваемого монтажа, сенсорный монитор с закрытой рамой 7–27 дюймов (серия 3A) может рассматриваться для различных конструкций промышленных и коммерческих терминалов. Заранее проверив точную конфигурацию, задний зазор, крепления и размеры панели, производители оборудования могут создать более практичный и удобный в эксплуатации сенсорный дисплей.
