GreenTouch как производитель монитора с сенсорным экраном с открытой рамкой: интеграция в киоск, монтаж и соответствие требованиям ЭМС

Интеграция интерактивной сенсорной технологии в специальные терминалы самообслуживания, платежные киоски и консоли промышленных машин требует оборудования для отображения, которое легко вписывается во внешние шкафы. Использование проверенного производителя мониторов с сенсорным экраном с открытой рамкой  позволяет разработчикам систем обойти механические компромиссы и эстетические ограничения стандартных коробочных настольных дисплеев. Мониторы с открытой рамой разработаны специально для встраиваемой установки и имеют металлический корпус по периметру, многоосные боковые монтажные фланцы и варианты прочного переднего уплотнения. Сотрудничество с таким опытным производителем, как GreenTouch, гарантирует производителям оборудования точное выравнивание размеров, превосходную защиту от проникновения и надежное соответствие электромагнитным полям в требовательных общественных и промышленных установках.

Почему архитектура с открытой рамой подходит для нестандартных корпусов киосков

Индивидуальные киоски самообслуживания и промышленные шкафы имеют сделанные на заказ вырезы из листового металла, фирменные фасады по индивидуальному заказу и малую внутреннюю глубину. Стандартные настольные мониторы имеют громоздкие пластиковые рамки, фиксированные подставки и неудобные точки вывода кабелей, что усложняет внутреннюю сборку корпуса. Открытая рама представляет собой обтекаемый металлический корпус, который крепится непосредственно к задней части фасада шкафа. Такая интеграция заподлицо создает современный, цельный внешний вид, одновременно увеличивая внутренний объем корпуса для принтеров билетов, устройств считывания карт, купюроприемников и встроенных хост-компьютеров.

Кроме того, конструкция с открытой рамой минимизирует общий вес терминала и упрощает обслуживание на местах. Поскольку монитор крепится к внутренним направляющим конструкции, а не к внешним кронштейнам настольного компьютера, механическое напряжение распределяется равномерно по всему каркасу киоска. Жесткий корпус из холоднокатаной стали или алюминия защищает внутреннюю ЖК-панель и контроллеры синхронизации от механического скручивания, скручивания корпуса и вибрации при транспортировке.

Если активный дисплей требует обслуживания, технические специалисты могут получить доступ к устройству сзади, не разбирая весь передний фасад киоска. Такое удобство обслуживания сокращает время простоя системы и затраты на операционную поддержку при развертывании глобально распределенных киосков.

Сопоставьте механику открытой рамы с вырезом киоска

Боковые фланцы и регулируемое расположение кронштейнов

Безупречная интеграция сенсорного экрана механического киоска зависит от универсального монтажного оборудования. Мониторы GreenTouch  с открытой рамкой оснащены регулируемыми L-образными боковыми кронштейнами с прорезями для крепления. Эти кронштейны крепятся по периметру корпуса монитора и прикручиваются непосредственно к внутренним ребрам или шпилькам конструкции киоска.

Эти каналы с прорезями обеспечивают многоосную регулировку по горизонтали, вертикали и глубине. Специалисты по сборке могут микрорегулировать положение монитора, чтобы выровнять активное сенсорное стекло с проемом шкафа с точностью до долей миллиметра. Это устраняет неприглядные зазоры, смещенные границы и неровные поля лицевой панели.

Такая механическая гибкость обеспечивает равномерное выравнивание передней части корпуса при различной толщине листового металла в диапазоне от 1,5 до 3,0 мм без механических заеданий или искажений. Задние зажимные планки оказывают равномерное давление вперед, надежно фиксируя дисплей на месте.

Задняя архитектура VESA для обеспечения жесткости подшасси

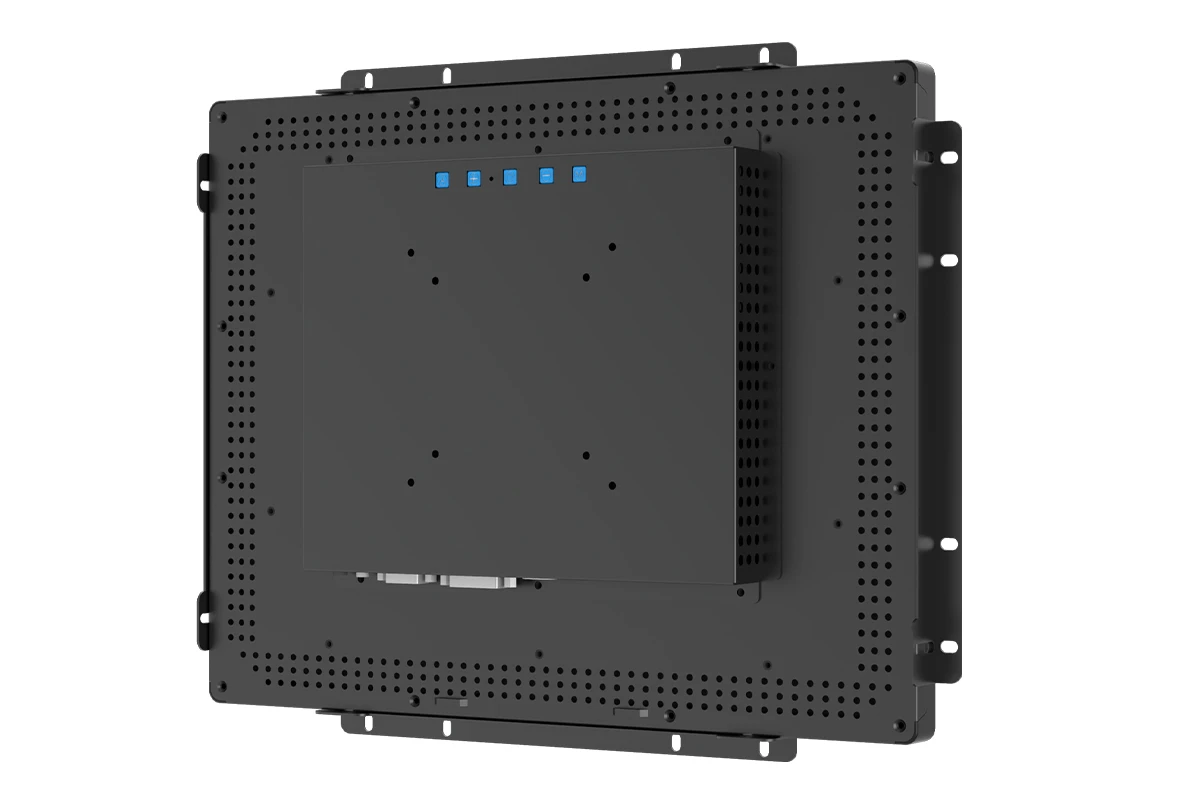

Помимо боковых фланцев по периметру, дисплеи с открытой рамкой включают стандартизированные матрицы с двойными задними отверстиями, соответствующие стандарту VESA (75x75 мм и 100x100 мм). Эти точки крепления позволяют системным интеграторам закреплять дополнительные опорные кронштейны, внутренние шарнирные рычаги или компактные вычислительные модули непосредственно на корпусе дисплея, изолируя переднее сенсорное стекло от вибрации корпуса.

Интегрируйте оптические решения для сложного освещения

Киоски самообслуживания часто работают в условиях яркого освещения, например, в освещенных солнцем торговых залах, транспортных узлах и наружных билетных кассах. Голые стеклянные поверхности отражают потолочные прожекторы и окружающие блики, размывая контраст дисплея и раздражая пользователей. GreenTouch обеспечивает специализированную оптическую обработку, включая химическое травление антибликовой (AG) поверхностной диффузии и многослойное антибликовое (AR) магнетронное распыление.

Там, где требуется максимальный визуальный контраст, прямое оптическое соединение заполняет внутренний воздушный зазор между сенсорным датчиком и ЖК-панелью оптической прозрачной смолой. Оптическое соединение устраняет внутренние отражения, повышает визуальный контраст до 400 % и предотвращает внутреннюю конденсацию в условиях нестабильной влажности.

Сочетание AR-напыления с оптической прозрачной смолой с соответствующим индексом повышает коэффициент пропускания света выше 90 %, обеспечивая четкий текст, четкую графику пользовательского интерфейса и четкую читаемость даже при интенсивном окружающем освещении.

Инженер по заземлению и прокладке кабелей для обеспечения соответствия требованиям ЭМС

Киоски самообслуживания упаковывают плотные электронные узлы в замкнутые металлические корпуса. Источники питания, термопринтеры, купюроприемники и сотовые модемы генерируют электромагнитный шум, который может излучаться в цепи сенсорного дигитайзера. Неэкранированные кабели и неправильное заземление могут привести к беспорядочным скачкам курсора, фантомным касаниям или полной зависанию сенсорного контроллера.

Мониторы GreenTouch с открытой рамкой имеют встроенные шпильки заземления звездой, многожильные экранированные внутренние кабели и ферритовые дроссели. С помощью проводящей медной ленты внутренние компоненты шасси прикрепляются непосредственно к внешнему металлическому каркасу, создавая эффективную клетку Фарадея, экранирующую чувствительные емкостные контроллеры.

Эта схема предотвращает повреждение внутренней электроники статическими искрами пользователя, легко удовлетворяя стандартам электростатического разряда (ESD) уровня 4 EN 61000-4-2 до контактного напряжения до 8 кВ и воздушного разряда до 15 кВ.

Проверка рассеивания тепла и внутренней конвекции

Закрытые шкафы-киоски представляют собой серьезные проблемы с теплом. Подсветка высокой яркости, блоки питания и хост-процессоры выделяют тепло, которое накапливается внутри герметичных корпусов. Опубликованные тематические исследования подтверждают, что развертывание коммерческих киосков в установках с высокими температурами выигрывает от использования безвентиляторных конвекционных каналов. Задние крышки из толстого алюминия действуют как пассивные радиаторы, отводя тепло от чувствительных компонентов дисплея.

Проверка прототипов с помощью реального листового металла в киоске

Команды инженеров оценивают модели САПР с помощью физических пилотных прототипов, прежде чем приступить к массовому производству. При установке прототипа монитора с открытой рамой в корпус реального киоска перед началом массового производства проверяется посадка кронштейна, зазоры для прокладки кабелей, тепловой поток воздуха и чувствительность к прикосновениям.

Часто задаваемые вопросы о мониторах с сенсорным экраном с открытой рамкой

Проектировщики киосков и производители оборудования регулярно оценивают эти практические технические вопросы во время интеграции мониторов с открытой рамой.

Как монитор с открытой рамкой обеспечивает герметизацию входной передней панели?

В мониторах с открытой рамой используются силиконовые прокладки по периметру, зажатые между фланцем монитора и вырезом в задней части корпуса, создавая водонепроницаемый барьер, обеспечивающий защиту передней панели IP65 от пыли и пролития жидкости.

Можно ли устанавливать мониторы с открытой рамкой вертикально в портретной ориентации?

Да. Промышленные мониторы с открытой рамкой поддерживают как горизонтальную, так и вертикальную ориентацию и оснащены IPS-панелями с широким углом обзора (178°/178°), которые поддерживают равномерный цвет и контрастность в любой конфигурации.

Какие видеоинтерфейсы типичны для промышленных мониторов с открытой рамкой?

Стандартные конфигурации включают порты HDMI, DisplayPort и аналоговые VGA для подключения современных цифровых контроллеров и устаревших вычислительных систем.

Согласуйте дизайн своего киоска с помощью GreenTouch

Для реализации безупречной программы аппаратного обеспечения киоска требуется согласование листового металла корпуса, оптической обработки и электронного заземления. GreenTouch обеспечивает комплексную поддержку OEM и ODM, от индивидуальной конструкции кронштейнов до оптического соединения в чистых помещениях. Системным интеграторам и производителям киосков предлагается представить спецификации проекта непосредственно на https://www.greentouch.com.cn/  для инженерной проверки и отбора образцов прототипов.
