Критерии поставщика промышленных ЖК-мониторов для автоматизации: интерфейсы, монтаж и окружающая среда, соответствующая GreenTouch

Промышленная автоматизация опирается на интерактивные визуальные дисплеи для мониторинга сборочных линий, управления роботизированными рабочими станциями и управления системами диспетчерского контроля и сбора данных (SCADA). Выбор поставщика промышленного ЖК-монитора  требует оценки отказоустойчивости оборудования, универсальности интерфейса, гибкости механического монтажа и долгосрочной непрерывности поставок. Стандартные коммерческие офисные мониторы быстро выходят из строя в заводских условиях, где переносимый по воздуху масляный туман, химические промывки, механическая вибрация и электрический шум вызывают выход компонентов из строя. Инженеры по автоматизации должны установить четкие технические критерии для выбора оборудования отображения, обеспечивающего надежную работу в режиме 24/7.

Сначала определите конкретную среду автоматизации

Успешная интеграция автоматизированных дисплеев начинается с тщательной оценки операционной среды. Терминалы промышленной автоматизации работают в самых разных физических средах: от цехов по производству чистой фармацевтической упаковки до предприятий по штамповке тяжелых металлов. Установление экологических характеристик требует анализа диапазонов рабочих температур, уровней влажности, профилей химического воздействия и рисков физического воздействия.

ЖК-мониторы промышленного класса поддерживают диапазон рабочих температур от -20°C до 70°C и относительную влажность без конденсации до 90%. На открытом воздухе или в некондиционируемых заводских цехах широкотемпературные ЖК-панели предотвращают вялую реакцию жидких кристаллов при отрицательных температурах и позволяют избежать эффекта прояснения дисплея при сильной жаре. Жесткое крепление внутренних компонентов предотвращает ослабление соединений во время постоянной вибрации оборудования.

Пылевлагозащита передней панели класса IP65 предотвращает попадание водяных брызг, смазочно-охлаждающих жидкостей и взвешенной в воздухе пыли в корпус монитора во время регулярной мойки. Химически упрочненное переднее стекло, обладающее ударопрочностью IK08, защищает от падения инструментов и механических ударов, а химически протравленные антибликовые поверхности сохраняют оптическую прозрачность, несмотря на неоднократное воздействие промышленных чистящих средств.

Выберите сенсорную физику для промышленных рабочих процессов

Проекционно-емкостный мультитач для современных HMI

Согласование технологии сенсорного дигитайзера с требованиями рабочего процесса оператора имеет важное значение для производительности предприятия. Проекционно-емкостное распознавание (PCAP) является стандартным выбором для современных мультитач-ИЧМ, обеспечивающим плавное управление жестами, оптическую четкость и интеграцию плоского переднего стекла, что упрощает очистку.

Усовершенствованные контроллеры PCAP оснащены динамической настройкой пороговых значений встроенного программного обеспечения, которая различает преднамеренные прикосновения оператора и капли жидкости на поверхности. Сетки электродов взаимной емкости отслеживают до десяти одновременных точек касания, сохраняя точность координат, даже если экран покрыт пленкой воды или легкого масла.

Пятипроводное резистивное измерение для рабочих станций в тяжелых перчатках

На рабочих станциях, где операторы носят тяжелые изолированные кожаные перчатки, резиновые химические рукавицы или используют непроводящие инструменты, 5-проводные резистивные сенсорные экраны обеспечивают постоянную надежность срабатывания. Поскольку резистивное считывание основано исключительно на механическом давлении, на него не влияет переносимая по воздуху проводящая пыль, жировые пленки или лужи жидкости на поверхности. В пятипроводной резистивной конструкции все электрические сети напряжения возбуждения постоянно располагаются на жестком стеклянном основании, а гибкая верхняя мембрана действует исключительно как пассивный датчик напряжения, выдерживая более 35 миллионов прикосновений в сложных промышленных условиях.

Проверка яркости дисплея и оптической обработки

Фабричное освещение представляет собой серьезные визуальные проблемы. Верхнее металлогалогенное освещение высоких пролетов, яркие светодиодные прожекторы и солнечный свет от заводских световых люков размывают контраст дисплея и создают ослепляющие блики на поверхности. Для сенсорного монитора промышленной автоматизации требуется светодиодная подсветка высокой яркости с яркостью от 400 до 1000 нит или выше в сочетании с химически травленой антибликовой обработкой поверхности (AG), которая рассеивает зеркальные отражения.

Прямое оптическое соединение между защитным стеклом и ЖК-панелью навсегда устраняет внутренние воздушные зазоры. Оптическое соединение устраняет внутренние отражения света, предотвращает внутреннюю конденсацию в некондиционированных растениях и повышает коэффициент визуальной контрастности для четкой графической визуализации. Промышленные светодиодные подсветки оснащены полупроводниковой системой управления температурой, которая гарантирует период полураспада (L70), превышающий 50 000 часов непрерывной работы.

Такая долговечность гарантирует, что яркость экрана останется стабильной в течение пяти-семи лет непрерывной работы 24 часа в сутки, 7 дней в неделю. Схема регулировки яркости подсветки с широтно-импульсной модуляцией (ШИМ) обеспечивает широкую регулировку яркости от 100% до 10% или ниже, предотвращая утомление глаз оператора во время ночных смен, сохраняя при этом точную цветопередачу при всех настройках яркости.

Стандартизация интерфейсов подключения и архитектуры электропитания

Промышленные дисплеи взаимодействуют с разнообразным вычислительным оборудованием, от современных промышленных ПК до устаревших программируемых логических контроллеров (ПЛК). Стандартизация заводских интерфейсов дисплея упрощает установку и учет запасных частей. Видеовходы включают современные цифровые разъемы HDMI и DisplayPort, а также устаревшие аналоговые порты VGA. Сенсорная координатная телеметрия в основном опирается на универсальные протоколы HID USB 2.0 без драйверов, дополненные последовательными портами RS-232 для устаревших промышленных операционных систем.

Промышленные силовые шины часто страдают от провалов напряжения, скачков напряжения и кратковременных скачков индуктивности от тяжелой техники. Использование мониторов с входами питания постоянного тока с широким диапазоном напряжения (например, от 9 В до 36 В постоянного тока) в сочетании со встроенными функциями защиты от перенапряжения, обратной полярности и подавления переходных перенапряжений обеспечивает бесперебойную непрерывную работу, изолируя чувствительные контроллеры времени от шума промышленной сети.

Оценка механического монтажа и герметизации шкафа

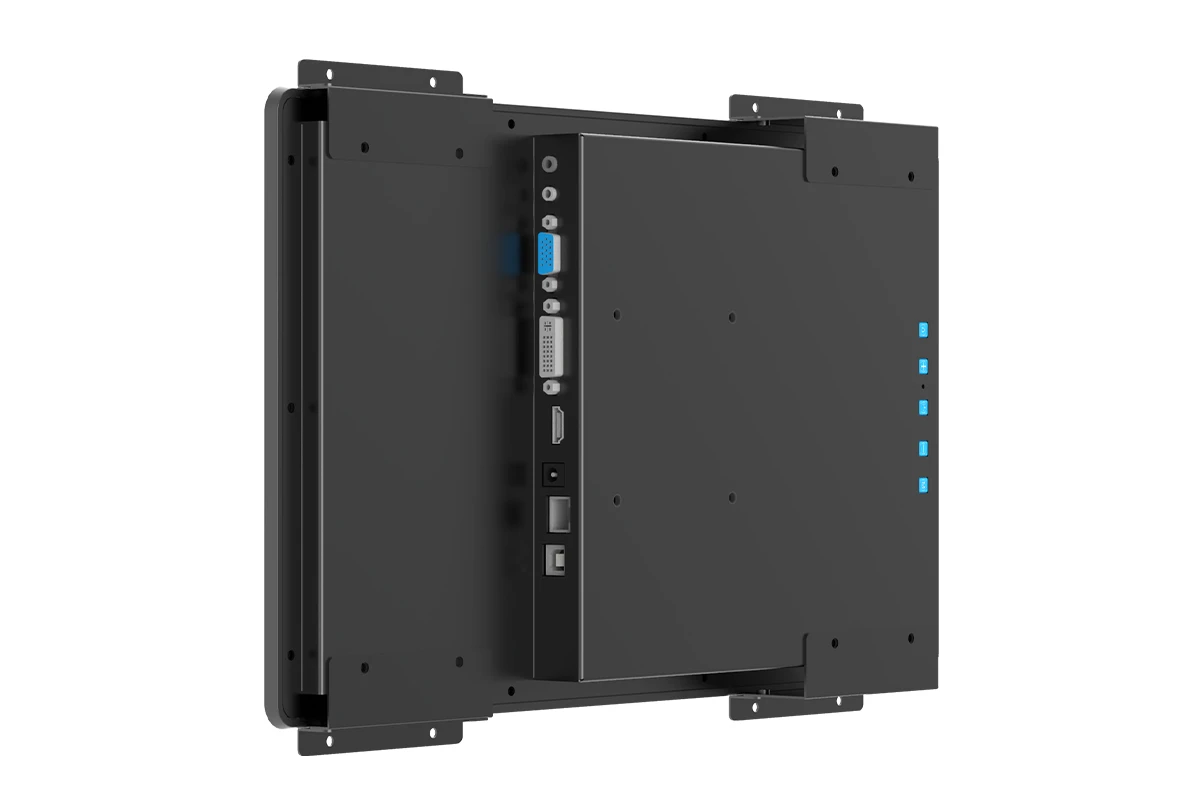

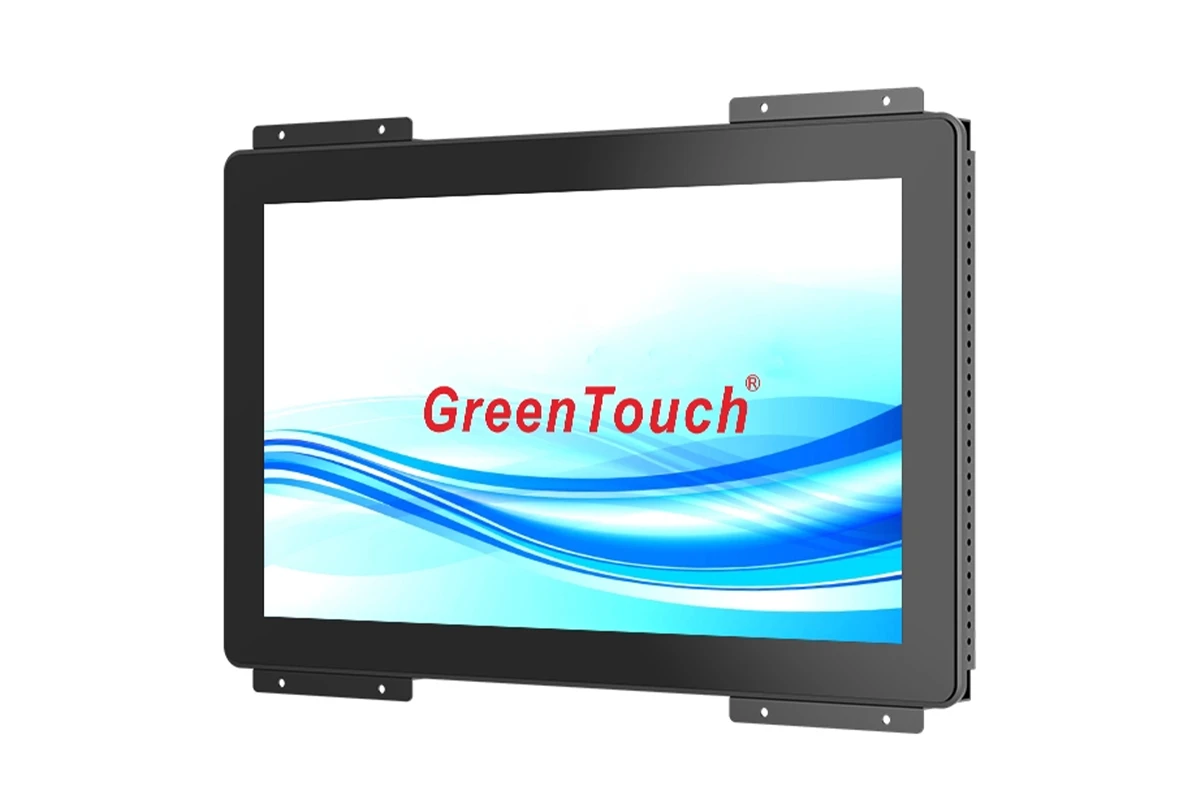

Архитектура крепления промышленных мониторов обеспечивает адаптируемый физический монтаж на консолях автоматизированного оборудования, поворотных рычагах и шкафах управления. В конструкциях для монтажа на панели используются сверхпрочные задние зажимные кронштейны, которые плотно прижимают переднюю панель монитора к вырезам в шкафу, сжимая силиконовые прокладки с закрытыми порами для достижения передней пыле- и водонепроницаемости IP65. Шасси с открытой рамой оснащено боковыми кронштейнами по периметру, которые крепятся за специальными вырезами в корпусе, создавая цельный внешний вид, расположенный заподлицо.

Стандартизированные задние монтажные отверстия VESA (75x75 мм и 100x100 мм) позволяют осуществлять непосредственную установку на шарнирно-сочлененные поворотные рычаги оператора, подставки рабочего стола и стойки для оборудования. Жесткий корпус из алюминия или оцинкованной стали изолирует чувствительные компоненты дисплея от механических изгибов корпуса.

Монтажные шпильки из высокопрочной стали гарантируют, что эластомерное уплотнение сохраняет постоянную водонепроницаемость, несмотря на циклы теплового расширения окружающей среды. Прочные зажимы для монтажа на панели оснащены тарельчатыми пружинными шайбами, которые поддерживают постоянное сжатие прокладки, гарантируя, что переднее уплотнение IP65 остается водонепроницаемым при резких изменениях температуры окружающей среды.

Аудит стандартов качества и непрерывности производства

Программы автоматизации требуют многолетней доступности оборудования и строгого управления версиями. На нашем заводе прецизионного производства в Шэньчжэне GreenTouch  применяет двойные стандарты качества ISO 9001 и ISO 14001. ЖК-панели промышленного класса оснащены светодиодной подсветкой, рассчитанной на 50 000 часов непрерывной работы, что обеспечивает долгосрочную стабильность электропитания.

Протоколы строгого порядка инженерных изменений (ECO) гарантируют, что замененные мониторы сохранят идентичные вырезы, схемы монтажа и выводы разъемов в течение многих лет автоматизации. Проверка поступающих необработанных компонентов и 24-часовая циклическая приработка гарантируют, что ранние отказы компонентов будут устранены перед окончательной отправкой.

Часто задаваемые вопросы о поиске промышленных ЖК-мониторов

Интеграторы систем автоматизации и разработчики оборудования регулярно оценивают эти основные факторы закупок.

Какой температурный диапазон необходим для мониторов промышленной автоматизации?

Мониторы промышленного класса требуют диапазона рабочих температур от -20°C до 70°C, что обеспечивает четкий оптический отклик и предотвращает почернение жидких кристаллов на некондиционированных производственных объектах.

Как безвентиляторная архитектура повышает надежность промышленных мониторов?

В безвентиляторных конструкциях используется алюминиевый корпус с кондуктивным охлаждением для бесшумного отвода внутреннего тепла. Отсутствие охлаждающих вентиляторов предотвращает попадание в корпус металлической пыли, масляного тумана и текстильных волокон, что значительно увеличивает среднее время безотказной работы.

Можно ли откалибровать сенсорные контроллеры для работы с толстыми промышленными рабочими перчатками?

Да. Промышленные контроллеры PCAP имеют встроенную настройку базового порога, которая обеспечивает плавное срабатывание в тяжелых рабочих перчатках толщиной до 3 или 5 мм без ложных срабатываний.

Обзор критериев автоматизации отображения с помощью GreenTouch

Оптимизация выбора промышленного дисплея требует раннего сотрудничества между инженерами по автоматизации и специалистами по дисплеям. Гармонизация монтажной геометрии, возможностей подключения интерфейсов, оптической обработки и защиты от воздействия окружающей среды обеспечивает надежную работу заводских цехов. Производителям систем автоматизации, инженерам предприятий и системным интеграторам предлагается поделиться своими техническими спецификациями непосредственно на https://www.greentouch.com.cn/  для подробной оценки. Наша команда инженеров обеспечивает всестороннюю поддержку индивидуальной настройки, проверенные экологические испытания и надежную долгосрочную непрерывность поставок для промышленных программ.
