Безвентиляторные промышленные панельные ПК: как пассивное охлаждение обеспечивает надежную работу

Промышленные компьютеры часто работают в местах, где пыль, вибрация, ограниченное пространство для установки и продолжительное рабочее время делают выбор оборудования более сложным, чем выбор процессора и размера экрана. В производственном цеху управляющему компьютеру может потребоваться отображать состояние машины в течение нескольких смен. Внутри автоматизированного шкафа ограниченный поток воздуха может сделать управление теплом ежедневной заботой. Для производителей оборудования конструкция охлаждения панельного ПК может повлиять на планирование технического обслуживания, гибкость установки и долгосрочную стабильность работы.

Безвентиляторный промышленный панельный ПК предлагает практический подход к решению этих задач. За счет отказа от охлаждающего вентилятора и использования тщательно спроектированного корпуса для отвода тепла этот тип компьютера уменьшает количество движущихся компонентов и позволяет избежать шума, связанного с вентилятором. ПК с сенсорной панелью для монтажа на панели размером 10,1–23,8 дюйма (серия 3D) от GreenTouch сочетает в себе безвентиляторную конструкцию с корпусом из алюминиевого сплава, ребристый отвод тепла и технологию проекционно-емкостного сенсорного экрана, что делает его кандидатом для промышленного управления и встроенных вычислительных приложений.

Как работает пассивное охлаждение в промышленных панельных ПК

Традиционные системы активного охлаждения используют вентиляторы для перемещения воздуха через внутренние компоненты или вокруг них. Этот воздушный поток помогает отводить тепло от процессора и других электронных компонентов, но также приводит к появлению движущихся компонентов, которые со временем могут изнашиваться. Пыль может скапливаться вокруг вентиляционных отверстий, а шум вентилятора может стать нежелательным в тихих рабочих помещениях или закрытом оборудовании.

Пассивное охлаждение использует другой подход. Вместо использования вентилятора тепло передается по внутренним тепловым путям в корпус, где окружающий воздух помогает его отводить. Эффективность этой конструкции зависит от таких факторов, как выделение тепла, материал корпуса, площадь поверхности, температура окружающей среды и доступное пространство вокруг устройства.

В промышленных панельных ПК задний корпус может играть важную роль в этом процессе. Ребристая поверхность увеличивает площадь, доступную для рассеивания тепла, помогая устройству отводить тепло без принудительного потока воздуха. Однако пассивное охлаждение не устраняет тепло; он управляет теплом через корпус и окружающую среду. Правильная установка и достаточный зазор остаются важными.

Для проектировщиков оборудования это означает, что охлаждение следует учитывать во время первоначальной механической компоновки, а не после установки управляющего компьютера. Панельный ПК, расположенный слишком близко к другим компонентам, выделяющим тепло, или помещенный в плохо вентилируемый отсек, может столкнуться с более жесткими температурными условиями, чем компьютер, установленный на достаточном расстоянии.

Почему безвентиляторная конструкция важна в промышленных условиях

Основное преимущество безвентиляторного промышленного компьютера — это не просто отсутствие шума. Его ценность становится яснее, когда компьютер интегрируется в оборудование, которое должно работать стабильно в течение длительного периода времени.

Во-первых, снятие охлаждающего вентилятора исключает компонент, который в противном случае может потребовать проверки или замены. Это может упростить планирование технического обслуживания, особенно если панельный ПК установлен внутри корпуса машины или в труднодоступном месте. Это не означает, что весь компьютер не требует обслуживания, но это устраняет одну общую точку механического износа.

Во-вторых, безвентиляторная конструкция может уменьшить потребность в отверстиях для потока воздуха, связанных с обычным вентиляторным охлаждением. В сочетании с должным образом герметичным корпусом это может помочь ограничить попадание пыли и других загрязнений. В тех случаях, когда во время производства образуются мелкие частицы, защита корпуса должна оцениваться наряду с конструкцией охлаждения.

В-третьих, более низкая акустическая мощность может быть полезна в лабораториях, помещениях с медицинским оборудованием, инспекционных станциях и других рабочих помещениях, где нежелателен ненужный фоновый шум.

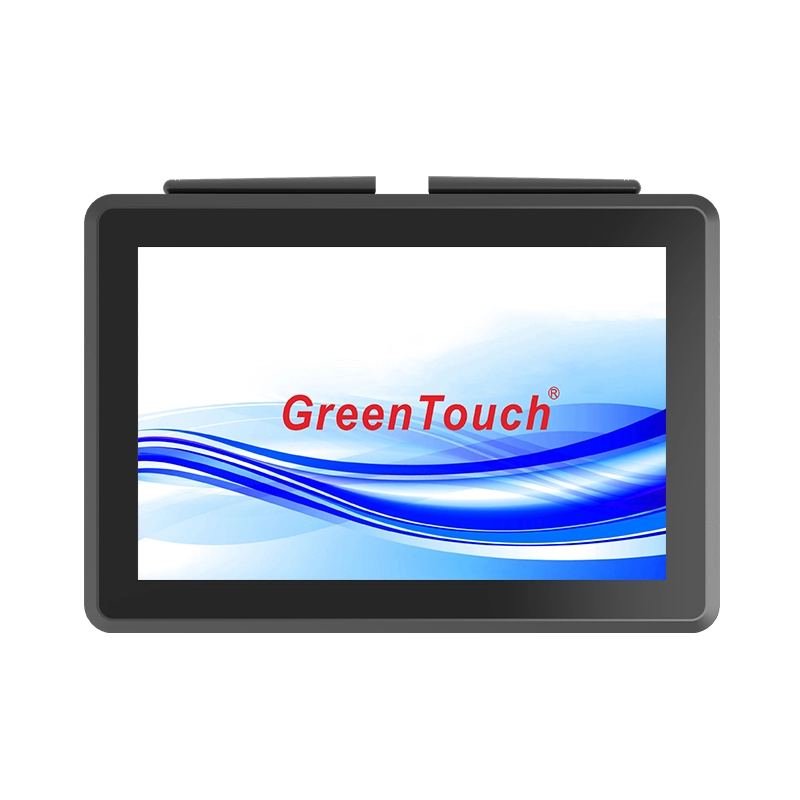

В серии GreenTouch 3D используется полностью закрытая конструкция из алюминиевого сплава с задними ребрами для отвода тепла. Его интегрированная конструкция предназначена для промышленного использования и позволяет избежать шума вентилятора. Корпус также обеспечивает прочную монтажную конструкцию для встраиваемой, настенной или настольной установки.

Корпус из алюминиевого сплава и управление температурой

Конструкция корпуса напрямую влияет на то, как промышленный панельный ПК справляется с нагревом. Алюминиевый сплав широко используется в промышленном оборудовании, поскольку он сочетает в себе относительно небольшой вес с полезной механической прочностью и теплопроводностью.

Серия 3D оснащена лицевой панелью и задней крышкой из алюминиевого сплава, изготовленными с использованием специальной формы и процесса литья под давлением. Этот интегрированный корпус отвечает структурным требованиям продукта, обеспечивая при этом поверхность, через которую может рассеиваться тепло. Задние ребра увеличивают доступную площадь теплопередачи, делая корпус активной частью системы управления температурным режимом.

Механическая интеграция по-прежнему имеет значение. Если панельный ПК встроен в машину, окружающая панель может ограничивать поток воздуха вокруг задней крышки. Кабели, близлежащие компоненты и стенки шкафа также могут уменьшить пространство для отвода тепла. Поэтому проектировщикам оборудования следует проанализировать монтажные размеры и пространство за дисплеем, прежде чем завершать установку.

Для настенных или настольных приложений доступное пространство может существенно отличаться от встроенной установки. Настенный кронштейн или настольная подставка должны надежно поддерживать устройство, не загораживая без необходимости заднюю охлаждающую поверхность.

При выборе безвентиляторного компьютера также важно различать максимальную поддерживаемую рабочую температуру и фактическую температуру внутри среды установки. Серия ПК 3D с сенсорной панелью для монтажа на панели рассчитана на широкий диапазон рабочих температур от -20°C до 70°C. Разработчики системы по-прежнему должны подтвердить, что выбранная конфигурация, условия установки и рабочая нагрузка приложения подходят для предполагаемой среды.

Согласование процессора и памяти с рабочей нагрузкой

Безвентиляторный корпус должен управлять теплом, выделяемым установленным оборудованием. Таким образом, выбор процессора тесно связан с требованиями приложения и планированием теплового режима.

Серия GreenTouch 3D предлагает варианты процессоров Intel® Core™ i3, i5 и i7. Различные конфигурации могут поддерживать разные уровни вычислительных потребностей: от простых операторских интерфейсов до приложений, требующих более сложного программного обеспечения и обработки данных.

Интерфейс промышленного управления, который в основном отображает состояние машины и принимает ввод данных оператора, может иметь требования, отличные от требований системы, запускающей несколько приложений, обрабатывающей данные проверки или обменивающейся данными с несколькими подключенными устройствами. Выбор процессора на основе фактической рабочей нагрузки помогает избежать ненужной сложности аппаратного обеспечения.

Память и хранилище следует оценивать одинаково. Перечисленные конфигурации включают 2–8 ГБ ОЗУ, SSD емкостью от 32 ГБ до 256 ГБ и варианты жестких дисков емкостью от 500 ГБ до 1 ТБ. Соответствующая комбинация зависит от операционной системы, прикладного программного обеспечения, локального хранилища данных и ожидаемых будущих обновлений.

Например, базовый машинный интерфейс может требовать меньше памяти и памяти, чем система, которая записывает производственную информацию локально или запускает несколько программных инструментов. Твердотельный накопитель может быть полезен там, где приоритетными являются быстрый доступ к системе и компактное хранилище, а жесткий диск можно рассмотреть, когда требуется большая емкость локального хранилища. Окончательная конфигурация должна быть подтверждена с учетом доступных опций продукта и требований приложения.

Защита корпуса и долговременная надежность

Охлаждение — это лишь часть надежности промышленного компьютера. Пыль, воздействие воды, электрические помехи, механическое воздействие и условия установки также могут влиять на работу панельного ПК.

В серии 3D предусмотрена передняя защита IP65 и защита от ударов IK06. Эти спецификации решают различные проблемы: IP65 относится к защите от пыли и водяных струй в соответствующих условиях испытаний, а IK06 указывает на определенный уровень стойкости к механическому удару. Их не следует интерпретировать как доказательство того, что каждая поверхность всего устройства может противостоять любому воздействию окружающей среды.

Для оборудования, установленного вблизи производственных процессов, различие между передней защитой и защитой всего корпуса особенно важно. Передняя часть панельного ПК может подвергаться процедурам очистки или случайным брызгам, а его задняя часть может находиться внутри защищенного шкафа. Требуемый уровень защиты следует оценивать в соответствии с фактической установкой.

В продукте также перечислены функции защиты от помех ЭМС. В промышленных средах с двигателями, приводами, коммутационным оборудованием и системами связи важным фактором является электромагнитная совместимость. Производительность на уровне системы зависит от правильного заземления, прокладки кабеля, качества электропитания и характеристик подключенного оборудования, поэтому эти факторы следует учитывать во время интеграции.

Дополнительная обработка поверхности включает антибликовую (AG), антибликовую (AR), защиту от отпечатков пальцев (AF) и антибактериальную обработку. Эти варианты можно рассматривать в зависимости от рабочей среды и требований к очистке. Их пригодность должна быть подтверждена для конкретной конфигурации, а не включена в стандартную комплектацию.

Приложения, в которых преимущества безвентиляторных панельных ПК

Безвентиляторные панельные ПК полезны, когда оборудование требует встроенного дисплея и компьютера, но имеет ограниченное пространство для обычного охлаждающего оборудования.

В станках с ЧПУ и специализированном оборудовании панельный ПК может служить операторским интерфейсом для отображения рабочей информации и взаимодействия с совместимым управляющим программным обеспечением. Требуемый размер экрана, способ монтажа и интерфейсы связи зависят от конструкции машины.

На автоматизированных производственных линиях панельный ПК может быть установлен на станции контроля или на рабочем месте оператора. Безвентиляторная конструкция позволяет сократить расходы на обслуживание вентилятора, а алюминиевый корпус обеспечивает компактный корпус для встроенных компьютеров.

Умное медицинское оборудование и лабораторные системы могут выиграть от бесшумной работы и герметичной передней поверхности при условии соблюдения требований по очистке, электробезопасности и нормативных требований. В автоматах самообслуживания, кассовых системах и терминалах заказов возможность установки дисплея в специально изготовленном шкафу может упростить конструкцию оборудования.

Серия 3D поддерживает мультисенсорное управление с помощью проекционно-емкостной технологии и предлагает размеры экрана от 10,1 до 23,8 дюйма. Доступные форматы отображения включают 16:10, 4:3, 5:4 и 16:9, что позволяет производителям оборудования выбирать формат экрана, соответствующий интерфейсу и месту установки.

Рекомендации по установке и подключению

Безвентиляторный панельный ПК следует выбирать с учетом способа его монтажа и доступа к кабелям. Серия 3D поддерживает встраиваемую, настенную и настольную установку. Варианты заднего крепления VESA включают шаблоны 75×75 мм и 100×100 мм в зависимости от конфигурации.

Его задние разъемы, обращенные вниз, помогают организовать кабели, когда устройство установлено в подходящих местах. Доступные интерфейсы включают HDMI, VGA, COM, LAN, USB, MIC, AUDIO и DC IN. Продукт также оснащен Gigabit Ethernet и встроенным Wi-Fi 802.11b/g/n.

Перед заказом производители оборудования должны проверить точную конфигурацию портов, монтажные размеры, требования к электропитанию, операционную систему и параметры вывода изображения. Также следует учитывать радиус изгиба кабеля и доступ для обслуживания, особенно в неглубоких шкафах.

Для систем, которым требуется определенный протокол связи, программная среда или внешнее периферийное устройство, подтверждение совместимости перед установкой может предотвратить ненужную работу по перепроектированию.

Выбор подходящего производственного партнера

Для проектов OEM-оборудования спецификации продукта являются лишь частью решения. Согласованность производства, поддержка конфигурации, управление качеством и коммуникация во время интеграции также могут повлиять на реализацию проекта.

Шэньчжэньская компания GreenTouch Technology Co., Ltd. специализируется на сенсорной продукции, включая сенсорные мониторы, сенсорные моноблоки, емкостные и резистивные сенсорные экраны и другие решения для интерактивных дисплеев. Компания сообщает о сертификации системы менеджмента качества ISO 9001 и сертификации системы экологического менеджмента ISO 14001, а также о сертификатах, связанных с продукцией, включая CE, FCC, CB, RoHS, UL, CCC и HDMI, в зависимости от применимого продукта и конфигурации.

Ее производственные ресурсы включают в себя цех беспыльного ламинирования класса 1000, различные технологии склеивания и стандартный производственный цех площадью около 5000 квадратных метров. Компания также сообщает о команде из более чем 20 технических инженеров и ежегодной разработке более 50 новых продуктов.

Для промышленных заказчиков эти возможности служат полезной отправной точкой при оценке поставщика. Покупатели должны подтвердить конкретные сертификаты, производственные требования, доступные конфигурации, условия гарантии и техническую поддержку, применимые к их проекту.

Пассивное охлаждение становится частью проектного решения

Безвентиляторный промышленный панельный ПК может помочь снизить шум, связанный с обслуживанием и работой вентилятора, но надежная работа зависит не только от удаления движущегося компонента. Тепловой расчет, выбор процессора, защита корпуса, монтажное пространство и планирование рабочей нагрузки — все это должно работать вместе.

ПК с сенсорной панелью для монтажа на панели размером 10,1–23,8 дюйма (серия 3D)  сочетает в себе безвентиляторный корпус из алюминиевого сплава, рассеивание тепла с задними ребрами, несколько вариантов процессора, проекционно-емкостный мультитач и гибкие конфигурации монтажа. Благодаря этим функциям его стоит использовать для промышленного оборудования, станций автоматизации и других интегрированных вычислительных приложений, где важны пространство и доступ для обслуживания.

Прежде чем выбирать конфигурацию, ознакомьтесь с операционной средой, необходимыми интерфейсами, монтажными размерами, рабочей нагрузкой программного обеспечения и требованиями к защите. Для OEM-проектов обсуждение этих деталей с GreenTouch может помочь определить, соответствует ли выбранный панельный ПК реальным условиям эксплуатации оборудования.

Для получения дополнительной информации о продукте и подробностей конфигурации изучите ПК с сенсорной панелью серии 3D и сравните доступные размеры экрана, варианты оборудования и способы монтажа с требованиями вашего приложения.
