20-точечная сенсорная плёнка PCAP: планирование многопользовательских интерактивных интерфейсов

Большие интерактивные дисплеи все чаще используются в конференц-залах, учебных классах, торговых точках и местах общественной информации. Однако сам по себе большой экран не гарантирует плавного взаимодействия. Когда нескольким людям необходимо писать, выбирать информацию, перемещать объекты или работать с цифровым контентом на одном дисплее, сенсорная система должна точно реагировать на несколько вводов, не усложняя при этом использование интерфейса.

Для производителей дисплеев и системных интеграторов выбор правильной сенсорной технологии предполагает нечто большее, чем просто проверку размеров экрана. Количество поддерживаемых точек касания, время отклика, материал поверхности, подключение контроллера и совместимость программного обеспечения — все это влияет на конечный результат. 20-точечное проекционно-емкостное сенсорное решение может стать практической основой для приложений, требующих одновременного сенсорного ввода.

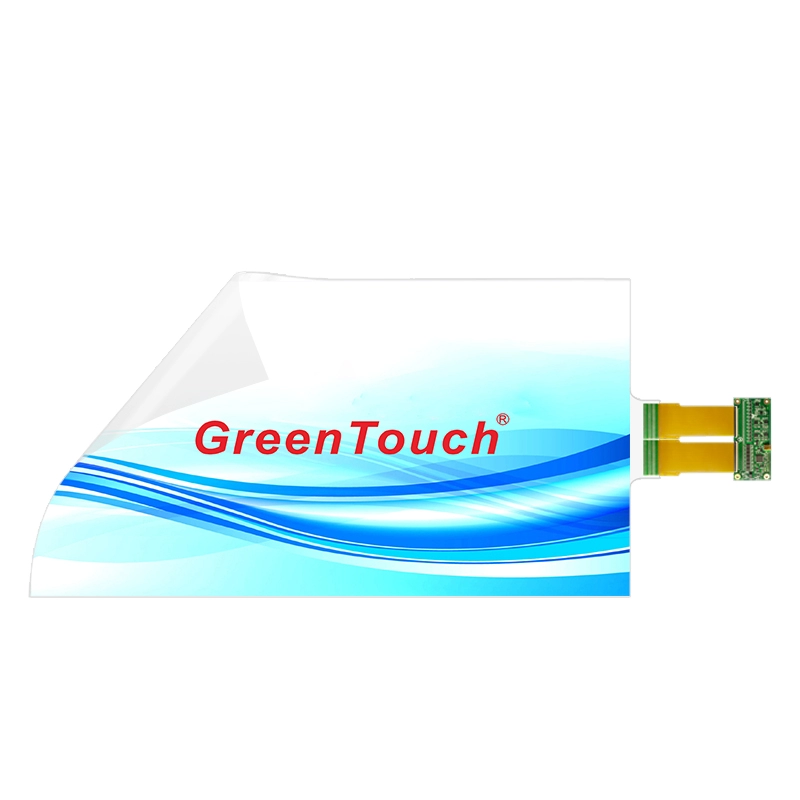

Интерактивная сенсорная пленка от 32 до 65 дюймов (серия XTA) от GreenTouch предназначена для такого типа интеграции. Используя ультратонкую прозрачную ПЭТ-пленку, серия XTA поддерживает 20-точечное касание PCAP и может наноситься на совместимые поверхности из стекла, акрила и поликарбоната. Это позволяет производителям добавлять интерактивные функции для отображения структур, не полагаясь на обычную видимую сенсорную рамку.

Что означает 20-точечный PCAP Touch для интерактивных интерфейсов

Проекционно-емкостная технология, или PCAP, обнаруживает прикосновение посредством изменений электрического поля вокруг сенсорной сетки. В сенсорной фольге эта чувствительная структура образована проводящими узорами, расположенными вдоль осей X и Y. Контроллер интерпретирует сигналы и определяет позиции обнаруженных касаний.

Спецификация касания на 20 точек указывает на поддержку до 20 одновременных точек касания при определенных условиях эксплуатации продукта. Эта возможность может быть полезна, когда приложению необходимо распознавать несколько пальцев одновременно, а не обрабатывать только один или два контакта.

Например, совместная доска может позволить нескольким участникам одновременно писать или манипулировать объектами. Интерактивный дисплей продукта может позволить посетителям исследовать различные разделы интерфейса, а терминал общедоступной информации может поддерживать сенсорные жесты, такие как масштабирование, вращение или навигация между областями контента.

Однако максимальное количество точек касания — это только одна часть системы. Прикладное программное обеспечение также должно правильно распознавать и обрабатывать одновременный ввод. Перед развертыванием необходимо протестировать операционную систему, контроллер, конфигурацию дисплея и дизайн интерфейса.

Проектирование многопользовательских интерфейсов для больших дисплеев

Большой сенсорный экран создает больше возможностей для совместной работы, но от компоновки программного обеспечения зависит, будет ли эффективно использоваться это пространство.

Например, в конференц-зале двум участникам может потребоваться аннотировать отдельные области общей презентации. Если интерфейс заставляет всех работать в одном небольшом центральном регионе, физический размер дисплея приносит ограниченную практическую пользу. Вместо этого дизайнерам следует выделить достаточно рабочего пространства для независимых действий и сделать важные элементы управления легко доступными.

Тот же принцип применим и к образовательным дисплеям. Учителям и ученикам может потребоваться написать уравнения, переместить диаграммы, сравнить изображения или упорядочить учебные материалы. Мультитач-интерфейс должен отличать полезные жесты от случайных прикосновений и обеспечивать четкую визуальную обратную связь при распознавании действия.

Розничные и коммерческие приложения имеют разные приоритеты. Интерактивная витрина магазина может использовать сенсорный ввод для изучения информации о продукте, а цифровой рекламный дисплей может обеспечивать навигацию между содержанием кампании и деталями продукта. В этих случаях интерфейс должен оставаться понятным для начинающих пользователей и последовательно реагировать на распространенные жесты.

Планируя систему на основе интерактивной сенсорной пленки серии XTA , начните с определения действий, которые необходимо выполнить пользователям. Определите, действительно ли приложение выигрывает от множества одновременных контактов или будет достаточно меньшего количества точек касания. Это помогает гарантировать, что сенсорное оборудование и программное обеспечение выбраны в соответствии с фактическими эксплуатационными требованиями.

Подбор сенсорной пленки к стеклу и другим поверхностям

Одним из преимуществ сенсорной пленки является то, что ее можно интегрировать за прозрачную поверхность вместо традиционной сенсорной рамки вокруг дисплея.

В серии XTA используется прозрачная ПЭТ-пленка толщиной примерно 0,2 мм, которая предназначена для совместимых изделий из стекла, акрила и поликарбоната. Это делает его подходящим для проектов, где дизайнеры хотят сохранить чистый внешний вид, добавив при этом сенсорную функциональность.

Выбор материала должен происходить на ранних стадиях проекта. Стекло может подойти для коммерческих дисплейных панелей и интерактивных окон, а акрил и поликарбонат могут подойти для конкретных конструкций корпусов или применений с различным весом и требованиями к изготовлению. Конечный результат зависит от толщины материала, состояния поверхности, конструкции и совместимости с сенсорной системой.

Перед нанесением поверхность установки также должна быть чистой, ровной и сухой. Пыль, отпечатки пальцев, захваченный воздух и неравномерная адгезия могут повлиять на внешний вид и помешать укладке. Интеграторы должны следовать инструкциям производителя по монтажу и оценить фактическое сочетание материалов, прежде чем приступить к производству.

Изогнутые установки требуют дополнительного внимания. Хотя серия XTA поддерживает прямые и изогнутые конструкции, необходимо подтвердить допустимую кривизну и условия установки для выбранного размера и подложки. Не следует автоматически считать, что дизайн, который работает на плоской стеклянной панели, будет одинаково работать на каждой изогнутой поверхности.

Понимание времени отклика и точности касания

Реакция на прикосновение особенно важна, когда несколько человек взаимодействуют с одним и тем же дисплеем. Задержка обратной связи может привести к тому, что почерк будет казаться не связанным с движением пальцев, а непоследовательное позиционирование может затруднить выбор небольших элементов управления.

Серия XTA обеспечивает время отклика менее 8 миллисекунд. Это полезная информация при оценке сенсорного компонента, но ее не следует путать со сквозной задержкой всей системы. Дисплей, компьютер, операционная система, обработка графики и прикладное программное обеспечение — все это может способствовать увеличению времени между физическим прикосновением и полученной в результате визуальной реакцией.

Точность сенсорного ввода следует оценивать в контексте предполагаемого интерфейса. Большие навигационные кнопки могут допускать незначительные изменения положения, тогда как инструменты рисования, подробные диаграммы и задачи точного выбора требуют более тщательной оценки.

Во время тестирования интеграторы должны проверить распознавание касаний по всей активной области, проверить поведение одновременных контактов и подтвердить, что калибровка остается пригодной после установки. Тесты должны включать жесты, которые пользователи будут выполнять чаще всего, а не полагаться исключительно на демонстрацию простых постукиваний.

Серия XTA также обеспечивает коэффициент пропускания света не менее 93%. Это поддерживает цель поддержания видимости дисплея посредством прозрачного сенсорного слоя. Тем не менее, оптические характеристики всей сборки будут зависеть от дисплея, подложки, процесса склеивания и условий окружающего освещения.

Подключение сенсорного контроллера к хост-системе

Мультитач-пленке необходим контроллер и совместимая хост-система для преобразования сигналов датчиков в пригодный для использования входной сигнал. Правильное планирование этого соединения может предотвратить проблемы интеграции, которых можно было бы избежать.

В серии XTA используется полноскоростной интерфейс USB 2.0 с заявленной скоростью передачи данных до 480 Мбит/с. В указанную комплектацию входит одна сенсорная пленка, один контроллер и один USB-кабель. В документации продукта описана совместимость с Windows, Android и Linux.

Перед установкой убедитесь, что выбранный хост-компьютер поддерживает предполагаемую операционную систему и конфигурацию сенсорного ввода. Также следует проверить требования, специфичные для приложения, особенно если в системе используется специальное программное обеспечение, встроенное оборудование или специализированная сборка операционной системы.

Калибровка — еще один важный шаг. После подключения гибкой печатной схемы (FPC) к контроллеру и подключения контроллера к хосту выполните соответствующую процедуру настройки для калибровки координат касания. Убедитесь, что отображаемое положение касания соответствует физической точке касания в активной области.

Хотя в документации продукта описан процесс подключения без драйверов, точные требования к настройке могут различаться в зависимости от хост-платформы и конфигурации. Прежде чем интегрировать фольгу в производственную систему, ознакомьтесь с применимыми инструкциями.

Планирование размера дисплея и физического расположения

Подходящий размер сенсорной пленки зависит от размеров дисплея, расстояния просмотра, количества пользователей и доступного места для установки.

Серия XTA доступна в размерах 32, 40, 42, 43, 46, 47, 49, 55 и 65 дюймов в формате 16:9. 32-дюймовый дисплей может подойти для компактной интерактивной станции или небольшой зоны для совместной работы, тогда как более крупные форматы могут предоставить дополнительное пространство для одновременной деятельности и более сложные интерфейсы.

Однако выбор экрана большего размера не повышает удобство использования автоматически. Если пользователям приходится часто тянуться к дисплею, интерфейс должен быть организован так, чтобы свести к минимуму ненужные движения. Чаще всего используемые элементы управления должны располагаться в пределах удобной досягаемости, а интерактивные элементы должны оставаться достаточно большими для обеспечения надежного выбора.

Механические размеры также необходимо тщательно проверить. Сенсорная пленка должна совпадать с предполагаемой активной областью, а для контроллера и FPC требуется достаточно места внутри блока дисплея. Прокладка кабеля, доступ для обслуживания и метод крепления основания должны быть включены в анализ проекта.

Для проектов, включающих индивидуальные размеры, логотипы или услуги по установке, подтвердите доступные варианты у поставщика, прежде чем окончательно определиться со структурой корпуса и дисплея.

Управление долговечностью и экологическими требованиями

Интерактивные дисплеи, установленные в общественных местах, сталкиваются с условиями эксплуатации, отличными от тех, которые используются в контролируемых конференц-залах. Они могут подвергаться частому обращению, отпечаткам пальцев, процедурам очистки и случайному контакту.

Серия XTA имеет водонепроницаемую защиту IP67, антивандальные характеристики и устойчивость к загрязнению. Эти функции могут быть актуальны при оценке сенсорных решений для общественных мест. Однако степень защиты сенсорного компонента не определяет автоматически степень защиты всего дисплея или корпуса. Окончательная сборка должна оцениваться в соответствии с ее собственной конструкцией и применимыми требованиями к испытаниям.

Обработка поверхности также может быть выбрана в соответствии с потребностями проекта. Доступные варианты настройки включают антибликовое покрытие (AG), защиту от отпечатков пальцев (AF) и антибликовое покрытие (AR). Каждый из них служит разным целям, поэтому выбор должен учитывать условия освещения, порядок очистки и визуальные требования к установке.

Например, интерактивный дисплей, обращенный к сильному окружающему освещению, может выиграть от соответствующего подхода к управлению бликами, в то время как часто используемый общедоступный интерфейс может потребовать большего внимания к видимости отпечатков пальцев и процедурам очистки. Выбранную обработку следует проверить на предмет ее влияния на прозрачность, сенсорные характеристики и общий внешний вид готовой сборки.

Оценка поставщика сенсорной фольги для интеграционных проектов

Успешный мультитач-проект зависит от сенсорного компонента, а также от его производства и технической поддержки. Для OEM-производителей и системных интеграторов полезными критериями оценки являются согласованность продукта, совместимость контроллеров, возможности настройки, документация и способность поставщика ответить на вопросы по установке.

Шэньчжэньская компания GreenTouch Technology Co., Ltd. производит сенсорную продукцию, в том числе емкостные и резистивные сенсорные экраны, инфракрасные сенсорные рамки, сенсорные мониторы, интерактивную сенсорную пленку и сенсорные моноблоки. Компания сообщает о сертификации системы менеджмента качества ISO 9001 и сертификации системы экологического менеджмента ISO 14001. Перечисленные сертификаты, связанные с продуктом, включают CE, FCC и RoHS в зависимости от соответствующего продукта.

GreenTouch также сообщает о беспыльной мастерской по ламинированию класса 1000, опыте использования различных методов склеивания, более 20 технических инженерах и ежегодной разработке более 50 новых продуктов. Эти ресурсы для производства и разработки актуальны при оценке поставщика для проектов, требующих индивидуальных размеров, обработки поверхности или поддержки интеграции.

Прежде чем подтвердить дизайн, покупатели должны запросить спецификации, соответствующие выбранному ими размеру фольги, просмотреть требования к контроллеру и хост-системе, а также организовать испытания образцов с предполагаемой подложкой. Практическая оценка должна включать точность касания, многоточечную работу, внешний вид, калибровку и механическую посадку всей сборки.

Применение 20-точечного касания на практике

Двадцатиточечная связь PCAP может стать полезной основой для больших интерактивных интерфейсов, но ее практическая ценность зависит от того, как спроектирована вся система. Количество точек касания, поведение программного обеспечения, совместимость подложек, характеристики отклика и качество установки — все это влияет на удобство работы пользователя.

Интерактивная сенсорная фольга от 32 до 65 дюймов (серия XTA)  сочетает в себе тонкую прозрачную структуру из ПЭТ, поддержку 20-точечного касания, время отклика менее 8 миллисекунд и совместимость со стеклом, акрилом и поликарбонатом. Доступные размеры и возможности настройки делают его достойным использования для интерактивных окон, цифровых вывесок, образовательных дисплеев и интерфейсов для совместной работы.

Для производителей оборудования и интеграторов наиболее эффективной отправной точкой является определение предполагаемого взаимодействия с пользователем, выбор подходящего дисплея и подложки, а также совместная проверка контроллера и программного обеспечения. Эти шаги помогут превратить сенсорную спецификацию в практичную, удобную в обслуживании интерактивную систему.

При наличии требований к конкретному проекту можно проконсультироваться с GreenTouch относительно доступных размеров, вариантов настройки, методов установки и вопросов совместимости. Изучение этих деталей перед производством помогает гарантировать, что выбранная сенсорная пленка серии XTA соответствует физическому дизайну и предполагаемому пользовательскому опыту.
