12-точечная сенсорная пленка PCAP: соответствие точности сенсорного ввода интерактивным приложениям

Ожидается, что интерактивные дисплеи будут реагировать естественным образом, когда пользователи касаются, перетаскивают объекты, масштабируют контент или поворачивают изображения. Для производителей оборудования достижение этого результата означает нечто большее, чем просто выбор дисплея с подходящим разрешением. Сенсорный датчик должен последовательно распознавать движения пальцев, поддерживать необходимые жесты и соответствовать механической структуре готового устройства.

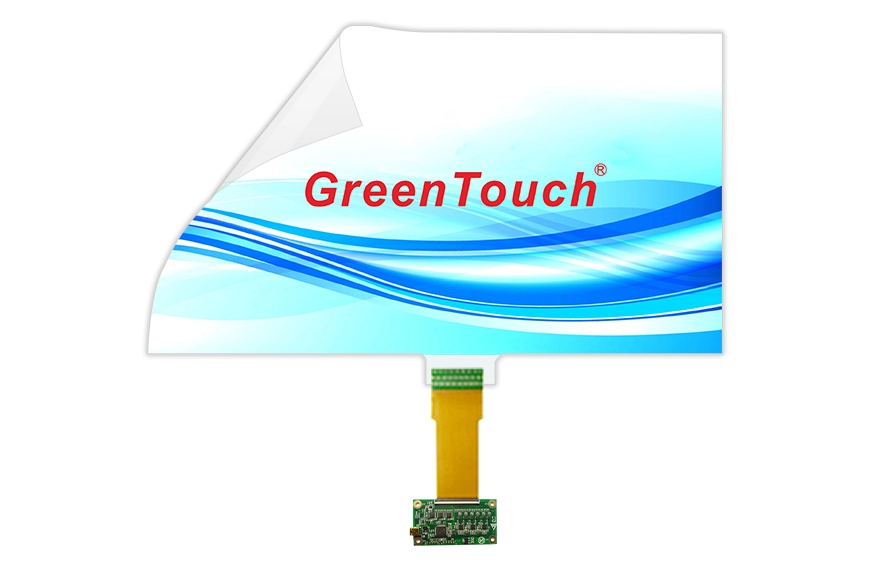

Интерактивная сенсорная пленка размером от 10,1 до 32 дюймов (серия XTM)  предназначена для проектов, в которых необходимо добавить сенсорную функциональность к стеклянным, акриловым или поликарбонатным поверхностям. Благодаря интерактивной проекционно-емкостной технологии (PCAP), поддерживающей 12 точек касания, эту серию можно рассматривать для информационных киосков, торговых автоматов, интерактивных витрин, цифровых вывесок, интеллектуальных конференц-столов и игровых столов.

Однако количество точек соприкосновения само по себе не определяет качество пользовательского опыта. Понимание того, как точность сенсорного ввода, размеры дисплея, качество установки и поведение программного обеспечения взаимодействуют друг с другом, помогает производителям выбирать и интегрировать правильное сенсорное решение.

Что на практике означает 12-точечное PCAP Touch?

Технология проекционно-емкостного касания обнаруживает изменения в электрическом поле, когда палец приближается или касается сенсорной поверхности. Контроллер обрабатывает эти сигналы для определения положений касания и сообщает о них хост-системе.

12-точечная сенсорная пленка PCAP может поддерживать до 12 одновременных точек касания в зависимости от возможностей всей системы. Это полезно, когда приложению требуется одновременное взаимодействие с экраном нескольких пальцев.

Например, пользователь может использовать два пальца, чтобы увеличить масштаб карты, повернуть изображение или манипулировать объектом на интерактивном столе. Приложение для совместной работы также может позволять нескольким пользователям взаимодействовать с различными областями дисплея. В таких ситуациях возможность мультитач дает программному обеспечению больше входной информации для работы.

Тем не менее, поддержка 12 точек касания не гарантирует автоматически правильность выполнения каждого жеста. Операционная система, прикладное программное обеспечение, конфигурация контроллера и механическая установка — все это влияет на конечный результат. Разработчикам следует тестировать предполагаемые жесты на всем устройстве, а не полагаться только на характеристики максимальной точки касания сенсора.

Сопоставьте точность сенсорного ввода с предполагаемым применением

Различные интерактивные устройства предъявляют разные требования к обнаружению касания. Прежде чем выбирать сенсорную пленку, проектировщики оборудования должны определить, как пользователи будут взаимодействовать с интерфейсом и какие типы ввода имеют наибольшее значение.

Для информационных киосков точный выбор одним пальцем часто является основным требованием. Пользователям необходимо нажимать на пункты меню, выбирать услуги и перемещаться между экранами интерфейса без повторных попыток. Тестирование должно быть сосредоточено на реакции кнопок, регистрации касаний вблизи краев экрана и единообразии работы в активной области.

У торговых автоматов другая схема взаимодействия. Пользователи могут выбирать продукты, корректировать количество или выбирать варианты оплаты. Сенсорный интерфейс должен надежно регистрировать выбранные параметры и оставаться работоспособным после плановой очистки.

Интерактивные столы и игровые столы могут потребовать более тщательного тестирования мультитач. Перетаскивание объектов, вращение графики и масштабирование двумя пальцами должно ощущаться одинаково по всей поверхности. Если несколько пользователей взаимодействуют одновременно, тестирование также должно охватывать отдельные места касания и перекрывающиеся движения.

Для этих приложений интерактивная сенсорная фольга с возможностью 12-точечного PCAP обеспечивает основу для мультисенсорного ввода. Окончательный выбор по-прежнему должен отражать фактическое программное обеспечение, ожидаемое количество одновременных пользователей и физическое расположение дисплея.

Размер дисплея и активная сенсорная область должны работать вместе

Серия XTM охватывает размеры от 10,1 до 32 дюймов, доступны варианты с соотношением сторон 16:9, 4:3 и 16:10. Этот диапазон позволяет производителям оборудования учитывать сенсорный уровень наряду с дизайном дисплеев и корпусов.

Выбор правильного размера диагонали – это только первый шаг. Активная область сенсорной пленки должна соответствовать полезной площади дисплея, а датчик должен быть правильно расположен за предполагаемой сенсорной поверхностью.

Например, 21,5-дюймовый дисплей, установленный в киоске самообслуживания, может иметь рамку, монтажную рамку или защитное стекло, изменяющее размеры видимой области. Если датчик и дисплей не совмещены, сообщаемое положение касания может не соответствовать местоположению, выбранному пользователем.

Перед заказом подтвердите размер диагонали дисплея, соотношение сторон, активную площадь, монтажные размеры и предполагаемое положение датчика. Если требуется нестандартный размер, обсудите механический чертеж и порядок установки с поставщиком, прежде чем дорабатывать корпус.

Также стоит проверить реакцию на касание по углам и по краям. Эти места могут выявить проблемы с выравниванием или интеграцией, которые могут не проявиться во время базового тестирования центрального экрана.

Прозрачная сенсорная пленка для стекла, акрила и поликарбоната

Основным преимуществом сенсорной пленки является то, что она может добавить интерактивную функциональность без необходимости использования обычной сенсорной панели в рамке. В серии XTM используется ультратонкая прозрачная ПЭТ-пленка толщиной 0,2 мм, предназначенная для нанесения на стекло, акрил и поликарбонат.

Указанный коэффициент пропускания света составляет не менее 93 %, что делает прозрачность важным фактором для витрин и цифровых вывесок, где основной контент должен оставаться видимым. Фактические оптические характеристики также будут зависеть от дисплея, подложки, клеев, обработки поверхности и качества установки.

Каждый субстрат требует соответствующей подготовки. Перед нанесением пленки монтажная поверхность должна быть чистой, сухой и ровной. Пыль, захваченный воздух, морщины или неравномерное прилегание могут повлиять на внешний вид изделия и затруднить устранение неполадок.

Пользовательские опции включают антибликовую обработку (AG), защиту от отпечатков пальцев (AF) и антибликовую обработку (AR), а также услуги по размеру, логотипу и наклейке. Эти параметры следует оценивать в соответствии с условиями просмотра и требованиями к техническому обслуживанию, а не выбирать автоматически для каждого проекта.

Для изогнутых применений подтвердите предполагаемую геометрию и условия монтажа у поставщика. Хотя серия XTM поддерживает плоские и изогнутые конструкции, перед производством следует проверить совместимость с конкретной кривизной и конструкцией сборки.

Качество установки напрямую влияет на производительность сенсорного экрана

Даже подходящий датчик может работать нестабильно, если он установлен неправильно. Контролируемый процесс установки помогает избежать проблем, которых можно избежать, еще до того, как устройство поступит в производство.

Начните с очистки и сушки задней поверхности стекла или другой совместимой подложки. Снимите защитный слой с пленки и определите чувствительную сторону в соответствии с инструкциями поставщика. Тщательно выровняйте датчик перед тем, как прикрепить его к монтажной поверхности.

Во время приклеивания работайте постепенно и используйте подходящий скребок для удаления захваченного воздуха. Избегайте складок, неравномерного давления и ненужного натяжения гибкой цепи. После закрепления пленки подключите ее гибкую печатную схему (FPC) к соответствующему контроллеру с помощью специального разъема.

Затем контроллер можно подключить к хост-устройству с помощью прилагаемого USB-кабеля. Прежде чем оценивать производительность сенсорного управления, выполните необходимую настройку и калибровку системы.

Калибровка особенно важна при проверке соответствия сообщаемых координат касания видимому интерфейсу. Проверьте несколько точек дисплея, включая углы, края и центр. Если появляется постоянное смещение, проверьте выравнивание и калибровку, прежде чем предполагать, что сам датчик неисправен.

В производственных средах документирование этих шагов помогает различным специалистам выполнять один и тот же процесс и упрощает отслеживание проблем, связанных с установкой.

Проверьте подключение USB и совместимость с операционной системой

Точность касания также зависит от того, как контроллер взаимодействует с хост-системой. Серия XTM использует полноскоростной интерфейс USB 2.0 и предназначена для совместимости с Windows, Android и Linux.

Для OEM-проектов убедитесь, что выбранный контроллер и хост-устройство работают вместе в предполагаемой версии операционной системы. Базовые тесты подключения должны убедиться, что устройство распознается, координаты касания сообщаются правильно, а приложение реагирует на необходимые жесты.

Поставщик описывает интерфейс как не требующий драйверов, но при этом требуется калибровка. Фактические требования к настройке следует сверять с выбранной аппаратной и программной средой, особенно для встроенных систем или настроенных образов операционной системы.

Практический приемочный тест должен включать повторные нажатия, непрерывное перетаскивание, масштабирование и вращение двумя пальцами, а также одновременный сенсорный ввод. Запустите испытания после установки и еще раз после того, как сборка будет установлена ​​в окончательный корпус. Это помогает выявить проблемы, вызванные всей структурой устройства, а не только сенсорной пленкой.

Оценка долговечности коммерческого и общественного оборудования

Сенсорные устройства в общественных местах сталкиваются с более чем частым взаимодействием. Они также могут подвергаться воздействию отпечатков пальцев, регулярной чистки, случайных ударов и влаги.

Серия XTM имеет водонепроницаемую защиту IP67 и устойчивость к вандализму и загрязнению. Эти функции актуальны при оценке сенсорных решений для общественного оборудования, но проектные группы должны подтвердить применимые условия испытаний и объем защиты, прежде чем полагаться на них в готовом продукте.

В частности, не следует считать, что заявленный уровень защиты сенсорной пленки автоматически применяется ко всему устройству. Корпус, швы, выходы кабелей, контроллер, разъемы и способ установки могут влиять на устойчивость собранной системы к воде и загрязнениям.

Для торговых автоматов и информационных киосков учитывайте фактические чистящие средства, частоту использования, воздействие жидкостей и ожидаемые условия эксплуатации. Прототип, испытанный в репрезентативных условиях, может помочь убедиться в том, что выбранная конструкция соответствует требованиям применения.

Работайте с поставщиком, который поддерживает интеграцию продуктов

Выбор сенсорной фольги часто является частью более крупного проекта разработки оборудования. Поэтому способность поставщика поддерживать индивидуальную настройку, интеграцию контроллеров, согласованность производства и техническую связь может быть так же важна, как и спецификация датчика.

Шэньчжэньская компания GreenTouch Technology Co., Ltd. является профессиональным производителем сенсорной продукции, предлагающим емкостные и резистивные сенсорные экраны, инфракрасные сенсорные рамки, нано-сенсорную пленку, сенсорные мониторы и интегрированные сенсорные системы. Ее производственные возможности включают в себя беспыльный цех ламинирования класса 1000, различные технологии склеивания, а также стандартный производственный цех площадью 5000 квадратных метров.

Компания также сообщает о более чем 20 технических инженерах, более 50 новых продуктах ежегодно и более 10 ежегодных патентах. Сертификаты качества и продукции компании включают сертификаты системы управления ISO 9001 и ISO 14001, а также такие сертификаты продукции, как CE, FCC, CB и RoHS.

Для проекта серии XTM покупатели должны предоставить целевой размер дисплея, материал подложки, соотношение сторон, ожидаемые сенсорные жесты, основную операционную систему и установочные чертежи, если таковые имеются. Эти сведения помогают определить, подходит ли стандартный размер или необходимы индивидуальная настройка и дополнительная проверка.

Практический контрольный список перед окончательной доработкой сенсорной фольги

Прежде чем одобрить производство сенсорной пленки, обратите внимание на следующие моменты:

• Требования к сенсорному вводу: подтвердите, требуется ли приложению ввод одним пальцем, жесты с несколькими касаниями или одновременное взаимодействие нескольких пользователей.

• Совместимость дисплея: проверьте размер диагонали, соотношение сторон, активную область и выравнивание сенсора.

• Основание и установка: проверьте совместимость материалов, подготовку поверхности, монтажную геометрию и любые требования к изогнутой поверхности.

• Контроллер и программное обеспечение: проверьте подключение USB, распознавание операционной системы, калибровку и поведение приложений.

• Оптические характеристики: оценка прозрачности, отражений, бликов и пригодности дополнительных видов обработки поверхности.

• Условия окружающей среды: просмотрите методы очистки, воздействие влаги, механическую защиту и требования, предъявляемые ко всему корпусу.

• Проверка производства: протестируйте готовую сборку в реальных условиях эксплуатации, прежде чем утверждать серийное производство.

Структурированная оценка помогает производителям различать характеристики датчиков и производительность готового интерактивного устройства.

Заключение

Выбор 12-точечной сенсорной пленки PCAP требует большего, чем просто подсчет одновременных сенсорных вводов. Правильное решение должно соответствовать предполагаемым жестам, геометрии дисплея, подложке, контроллеру, программному обеспечению и операционной среде. Тестирование на уровне установки и системы одинаково важно для достижения стабильных результатов.

Интерактивная сенсорная пленка размером от 10,1 до 32 дюймов (серия XTM) сочетает в себе 12-точечное касание PCAP, прозрачную ПЭТ-пленку толщиной 0,2 мм, дисплеи различных размеров и возможности настройки для плоских или изогнутых приложений. Заблаговременно определив требования и проверив всю сборку, OEM-производители и системные интеграторы могут принимать более обоснованные решения в отношении киосков, торговых автоматов, цифровых вывесок, интерактивных столов и другого сенсорного оборудования.

Для проектов, требующих индивидуального сенсорного интерфейса, компания ShenZhen GreenTouch Technology Co.,Ltd. Можно получить консультацию относительно доступных размеров, совместимости подложек, конфигурации контроллера и требований к установке.
