Разрешение 4096×4096 на небольших резистивных сенсорных экранах: что это значит

При выборе сенсорного экрана для промышленного терминала, портативного диагностического устройства или компактной панели управления инженеры часто обращают внимание на разрешение. Экран, рекламируемый с разрешением 4096 × 4096, может показаться исключительно детализированным, но эту цифру следует понимать в контексте резистивной сенсорной технологии. Разрешение экрана, точность позиционирования сенсорного экрана, размер экрана и рабочая среда — все это влияет на эффективность сенсорной панели в реальном приложении.

Разработчикам оборудования, оценивающим резистивный сенсорный экран размером от 2,7 до 10,1 дюйма (4 провода) , понимание этих различий помогает предотвратить несоответствие характеристик и упрощает выбор панели, подходящей для предполагаемого оборудования. Спецификация разрешения является одной из частей решения, наряду с чувствительностью к прикосновению, долговечностью поверхности, электрической совместимостью и устойчивостью к окружающей среде.

Что на самом деле означает разрешение 4096 × 4096?

Разрешение 4096×4096 описывает диапазон координат в 4096 позиций по каждой оси. В контексте сенсорного ввода он указывает количество различимых значений координат, доступных в пределах сообщаемого диапазона положения касания. Теоретическая координатная сетка содержит более 16 миллионов возможных комбинаций XY.

Однако это не означает автоматически, что физический сенсорный экран может точно различать каждую соседнюю координату при любых условиях. Фактическая производительность зависит от сенсорного контроллера, аналого-цифрового преобразования, конструкции панели, калибровочных характеристик, обработки сигнала и механической установки.

Также важно отличать сенсорное разрешение от разрешения дисплея. Разрешение экрана — это количество пикселей, используемых для рендеринга изображений и текста. Разрешение касания описывает степень детализации координат, используемую для определения того, где человек нажимает на панель. Резистивная сенсорная панель может сообщать диапазон координат 4096 × 4096 при сопряжении с дисплеем, имеющим другое собственное разрешение пикселей.

Для производителей оборудования практический вопрос заключается не просто в том, насколько большим выглядит число координат. Вопрос в том, сможет ли сенсорный экран последовательно определять предполагаемые позиции ввода по всей полезной площади готового устройства.

Почему разрешение координат имеет значение на маленьких экранах

На большом интерактивном дисплее у пользователей обычно больше места для выбора элементов управления. На компактном сенсорном экране даже небольшая ошибка позиционирования может повлиять на удобство использования. Кнопки, цифровые клавиатуры, пункты меню и поля параметров часто должны помещаться в ограниченном пространстве.

Высокое координатное разрешение обеспечивает детальное цифровое представление положений касания. В сочетании с подходящей производительностью контроллера и правильной системной интеграцией это может обеспечить более точное сопоставление входов для компактных интерфейсов.

Например, портативный промышленный терминал может использовать 4,3-дюймовую панель для ввода количества запасов или подтверждения состояния оборудования. Портативное диагностическое устройство может использовать 6-дюймовый экран для выбора настроек измерения, а небольшая панель управления может размещать несколько рабочих функций в ограниченном интерфейсе.

В этих приложениях инженеры должны оценивать согласованность координат по всей активной области, а не полагаться только на показатель разрешения. Прикосновение к углам, краям и небольшим элементам управления интерфейсом может выявить проблемы, которые центральная контрольная точка может не выявить.

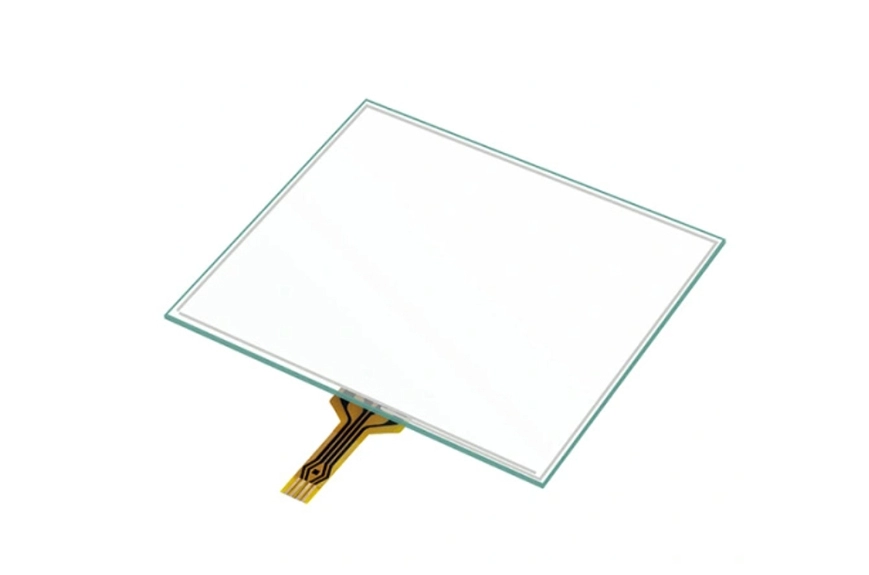

Линейка 4-проводных резистивных сенсорных экранов GreenTouch охватывает размеры экранов от 2,7 до 10,1 дюйма, что делает их подходящими для компактного оборудования, где требования к пространству, надежности ввода и интеграции должны учитываться вместе.

Как работает технология четырехпроводного резистивного сенсорного экрана

В четырехпроводном резистивном сенсорном экране обычно используются два проводящих слоя, разделенных небольшим зазором. Когда пользователь нажимает на поверхность, слои соприкасаются в месте касания. Контроллер измеряет результирующие электрические сигналы для определения координат X и Y.

Этот принцип действия физического давления является одной из причин, по которой резистивные сенсорные экраны остаются полезными в промышленных и встраиваемых приложениях. Они могут реагировать на палец, палец в перчатке или подходящий стилус, в зависимости от конструкции панели и контроллера. В отличие от сенсорных технологий, которые основаны на обнаружении изменений в электрическом поле, резистивные панели регистрируют контакт между своими проводящими слоями, вызванный давлением.

Конструкция панели влияет на ее электрические характеристики, ощущение поверхности, оптические характеристики и долговечность. Компания GreenTouch указывает две возможные конструкции для своей малогабаритной четырехпроводной линейки: пленка ITO со стеклом ITO и пленка ITO с пленкой ITO. Соответствующая структура зависит от предполагаемой конструкции и требуемого баланса жесткости, гибкости и ограничений интеграции.

Заявленная общая толщина продукта составляет примерно 2,3 мм. Для компактных терминалов и встроенного оборудования управления относительно тонкая панель может помочь инженерам управлять доступным пространством внутри корпуса. Тем не менее, полная толщина сборки должна также учитывать дисплей, клеевые слои, контроллер, монтажное оборудование и другие компоненты.

Разрешение — это только часть точности сенсорного ввода

Сенсорный экран с диапазоном координат 4096 × 4096 не следует оценивать только по этому числу. На качество сенсорного ввода влияют и другие факторы.

Во-первых, производительность контроллера определяет, как электрические сигналы с панели преобразуются в координаты. Стабильный контроллер и соответствующая обработка сигнала помогают поддерживать стабильный входной сигнал в нормальных условиях эксплуатации.

Во-вторых, имеет значение механическая установка панели. Неравномерное давление, деформация корпуса, неправильный монтаж или чрезмерная нагрузка по краям могут повлиять на сенсорное поведение. Хорошо спроектированный корпус должен поддерживать панель, не создавая непреднамеренных нагрузок на активную область.

В-третьих, калибровка и отображение координат должны соответствовать требованиям хост-системы. GreenTouch описывает свои четырехпроводные продукты как обеспечивающие легкое касание, отсутствие дрейфа и калибровку. При проектировании производства инженеры должны подтвердить предполагаемое значение этих спецификаций у поставщика и проверить поведение с использованием фактического контроллера, операционной системы и прикладного программного обеспечения. Тестирование на уровне системы остается важным, особенно когда сенсорный экран интегрирован в специальное устройство.

Наконец, размер и расположение элементов интерфейса влияют на практическое удобство использования. Точная координатная сетка не может компенсировать слишком маленькие, плохо расположенные или труднодоступные кнопки. При проектировании интерфейса следует учитывать условия работы пользователя, метод ввода и ожидаемую частоту операций.

Долговечность поверхности и защита окружающей среды

Небольшие сенсорные экраны, используемые в промышленных условиях, могут подвергаться многократному использованию, пыли, влаге, загрязнению маслом и случайному контакту с твердыми предметами. Эти условия могут быть столь же важны, как и разрешение координат при выборе панели.

Компания GreenTouch заявляет, что срок службы ее небольших четырехпроводных резистивных сенсорных экранов составляет 1 000 000 сенсорных операций. Этот рисунок является полезной отправной точкой для оценки ожидаемого использования, но группам по закупкам следует уточнить условия испытаний, место контакта, приложенную силу и критерии приемки, связанные с рейтингом.

В информации о продукте также указан уровень твердости карандаша 3H в соответствии с ASTM D3363. Твердость карандаша — это тест на твердость поверхности, и его не следует интерпретировать как гарантию от любого типа царапин или ударов. Указанное устойчивое к туману покрытие и обработка против колец Ньютона предназначены для защиты поверхности от оптических помех, помогая панели сохранять внешний вид, пригодный для использования в соответствующих условиях эксплуатации.

Производитель заявляет, что для оборудования, подверженного загрязнению, сенсорный экран может быть герметизирован в соответствии с требованиями NEMA 4, 4X или 12. Фактический уровень защиты зависит от готового корпуса, компонентов уплотнений, методов сборки и проверочных испытаний. Поэтому покупатели должны подтвердить, применим ли требуемый рейтинг к готовому устройству или к конкретной конфигурации панели.

Эти соображения особенно актуальны для портативных промышленных терминалов, логистических сканеров штрих-кодов, интерфейсов управления оборудованием и портативных диагностических приборов. При таких настройках панель должна продолжать функционировать как часть целостного устройства, а не как изолированный компонент.

Выбор правильного размера экрана и соотношения сторон

Правильный размер экрана зависит от расположения интерфейса, доступного места для установки и количества информации, отображаемой одновременно. Панель меньшего размера может подойти для специальной функции управления, а панель большего размера может содержать более подробные меню и несколько полей данных.

GreenTouch перечисляет следующие стандартные размеры для своей линейки четырехпроводных резистивных сенсорных экранов:

• 16:9 или аналогичные варианты широкоэкранного формата: 2,7, 4,3, 6,2, 7, 9 и 10,1 дюйма.

• Варианты формата 4:3: 5,7, 6, 6,5, 9,7 дюйма.

Точная активная площадь, соотношение сторон, габаритные размеры и доступность должны быть подтверждены для выбранной модели до завершения механического проектирования.

Например, терминал со сканированием штрих-кода может отдавать предпочтение компактным размерам и простому цифровому интерфейсу. Портативному диагностическому устройству может потребоваться больше места для измерения значений, в то время как контроллеру оборудования может потребоваться макет, который остается читаемым из фиксированного рабочего положения.

Инженеры также должны учитывать, как будет выглядеть экран в ожидаемых условиях освещения, будет ли пользователь носить перчатки и должен ли интерфейс обеспечивать частый или повторяющийся ввод данных. Эти практические требования помогают определить, подходит ли тот или иной размер и отделка поверхности.

Подключение сенсорного экрана к встроенным системам

Электрическая и программная совместимость должна быть подтверждена на ранних этапах процесса разработки. GreenTouch заявляет, что ее четырехпроводные резистивные сенсорные экраны можно использовать с системами Windows, Android и Linux. Окончательная совместимость зависит от выбранного контроллера, доступных драйверов, способа подключения и аппаратного обеспечения хоста.

Описанный процесс подключения включает в себя подключение удлинителя к плате драйвера, подключение удлинителя к кабелю сенсорного экрана и подключение платы драйвера к USB-кабелю. Инженерам следует следовать инструкциям по подключению, предоставленным для конкретной конфигурации, а не предполагать, что каждая панель использует идентичный интерфейс.

Перед массовым производством команда разработчиков должна проверить ориентацию координат, реакцию на прикосновение, расположение разъема, прокладку кабеля и работу после многократного подключения и отключения, где это применимо. Также стоит проверить, можно ли разместить контроллер внутри корпуса, не мешая другим компонентам.

Эти проверки особенно важны при интеграции небольшой панели в существующее устройство. Сенсорный экран может соответствовать требуемым характеристикам координат, но для его надежного использования все равно потребуется настройка контроллера, длины кабеля, монтажной конструкции или прикладного программного обеспечения.

Возможности настройки для производителей оборудования

Стандартные размеры не всегда соответствуют механическим и электрическим требованиям готового изделия. GreenTouch предлагает варианты настройки, охватывающие внешний вид, электрические интерфейсы и конструкцию конструкции.

В зависимости от приложения, настройка может включать размеры экрана, размещение логотипа, гибкое расположение выводов печатной платы, упаковку, толщину стекла ITO, матовую отделку, антиньютоновскую обработку, антибликовую отделку, гладкую отделку, выбор контроллера и конфигурацию интерфейса. Для подходящих конфигураций также можно обсудить требования к высокой температуре, высокой влажности и защите от ультрафиолета.

Для проектов OEM и промышленного оборудования эти детали должны быть определены до того, как проект будет заморожен. Изменения в кабельном выводе, размерах панели или способе монтажа могут повлиять на корпус и процесс сборки. Экологические требования также могут влиять на выбор материалов и квалификационные испытания.

Полезный технический запрос должен включать целевой размер экрана, требуемый диапазон координат, операционную систему хоста, интерфейс контроллера, монтажные размеры, ожидаемую рабочую среду и предполагаемые требования к обслуживанию. Предоставление чертежей или спецификаций интерфейса помогает поставщику оценить, подходит ли стандартная конфигурация или требуется индивидуальная конструкция.

Работа с GreenTouch при выборе сенсорного экрана

Являясь профессиональным производителем сенсорной продукции, компания ShenZhen GreenTouch Technology Co., Ltd. поставляет резистивные и емкостные сенсорные экраны, инфракрасные сенсорные рамки, сенсорные мониторы и интегрированные сенсорные компьютеры для различного оборудования.

Заявленные возможности компании включают цех ламинирования без пыли класса 1000, многочисленные процессы склеивания и полного ламинирования, более 20 технических инженеров и стандартный производственный цех площадью 5000 квадратных метров. Он также сообщает о сертификатах ISO 9001 и ISO 14001, а также о сертификатах продукции, включая CE, FCC и RoHS для соответствующих продуктов. Покупатели должны проверить сертификаты и их область действия для конкретной рассматриваемой конфигурации.

Для нового проекта полезно обсудить операционную среду и архитектуру системы вместе со спецификацией панели. Это позволяет производителю и разработчику оборудования оценить не только необходимый диапазон координат, но и реакцию на прикосновение, долговечность, конфигурацию кабеля, механическую посадку и стабильность производства.

Резистивный сенсорный экран с диагональю от 2,7 до 10,1 дюйма (4-проводной) подходит для компактных промышленных терминалов, портативных диагностических устройств, логистического оборудования и небольших панелей управления, требующих сенсорного ввода на основе давления. Заявленный диапазон координат 4096 × 4096 является важной характеристикой, но окончательный выбор должен основываться на проверенных характеристиках системы и требованиях приложения.

Короче говоря, разрешение координат описывает, насколько точно могут быть представлены положения касания; он не определяет реальную точность независимо. Совместно оценив контроллер, конструкцию панели, прочность поверхности, размеры экрана и требования к интеграции, производители оборудования могут принять более обоснованное решение и уменьшить количество проблем, которых можно было бы избежать при разработке продукта.
