Интеграция 32-дюймового сенсорного монитора 4K с HDMI и DisplayPort

При интеграции большого сенсорного экрана в промышленную рабочую станцию, интерактивную информационную систему или коммерческое устройство управления выбор правильного дисплея — это только часть работы. Инженерам также необходимо подтвердить, как передаются видеосигналы, как сенсорный ввод достигает главного компьютера и как кабели помещаются в корпус. Если эти детали упустить из виду, даже дисплей с высоким разрешением может потребовать дополнительных инженерных работ, прежде чем он будет готов к производству.

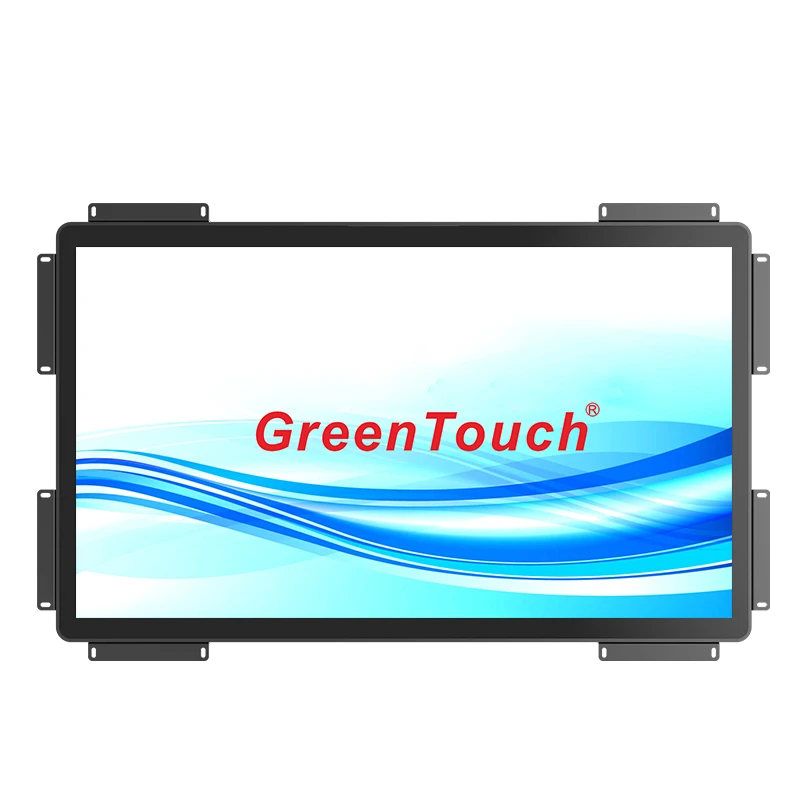

32 -дюймовый сенсорный монитор 4K UHD от GreenTouch сочетает в себе дисплей 3840 × 2160 с 10-точечным проецируемым емкостным сенсорным экраном и несколькими вариантами подключения. Два порта HDMI, DisplayPort (DP), USB-разъемы и USB-интерфейс типа B предоставляют несколько вариантов подключения монитора к хост-системе. Понимание роли каждого интерфейса помогает разработчикам оборудования спланировать практическую установку и избежать типичных проблем интеграции.

Понимание видео и сенсорных интерфейсов

Перед подключением сенсорного монитора важно различать передачу видео и сенсорную связь. Эти функции работают вместе, но для них не обязательно используется один и тот же кабель.

HDMI и DisplayPort передают видеосигналы с компьютера или другого совместимого источника на монитор. Они позволяют главному устройству выводить рабочий стол, интерфейс приложения, изображения и другой визуальный контент с поддерживаемым разрешением и частотой обновления.

USB служит другой цели в типичной установке сенсорного монитора. USB-соединение передает сенсорный ввод от сенсорного контроллера монитора к главному компьютеру. Когда пользователь касается кнопки или перемещает палец по экрану, сенсорный контроллер обрабатывает ввод и передает соответствующие координаты в подключенную систему.

Для 32-дюймового сенсорного монитора 4K перечисленные интерфейсы включают два порта HDMI, одно соединение DisplayPort, USB, USB типа B и выход для наушников. Перед подключением системы необходимо проверить точную функцию каждого USB-разъема по схеме подключения продукта и руководству пользователя.

Полезной отправной точкой является определение трех вещей: доступных видеовыходов главного компьютера, поддерживаемых входных соединений монитора и USB-соединения, необходимого для сенсорных функций. Проверка этих деталей перед покупкой кабелей может уменьшить количество ненужных адаптеров и упростить установку.

Выбор между HDMI и DisplayPort

HDMI и DisplayPort широко используются для подключения дисплеев высокого разрешения к компьютерам и встроенным системам. Ни один из интерфейсов не следует выбирать только потому, что он кажется более продвинутым. Соответствующий выбор зависит от возможностей хост-устройства, входа монитора, требуемого разрешения и установки кабеля.

HDMI обычно встречается на настольных компьютерах, ноутбуках, медиаплеерах и многих коммерческих вычислительных устройствах. Это может быть удобно, если хост-система уже имеет совместимый выход HDMI и для установки не требуется переходник-переходник.

DisplayPort также распространен на профессиональных рабочих станциях, компьютерах с графикой и некоторых промышленных вычислительных платформах. Это может быть предпочтительным вариантом, если хост предоставляет подходящий выход DisplayPort и конструкция системы уже основана на этом интерфейсе.

Монитор GreenTouch поддерживает соединения HDMI и DP, что дает интеграторам гибкость при работе с различными конфигурациями хостов. Однако наличие этих разъемов не означает, что каждый подключенный компьютер будет автоматически выводить разрешение 3840×2160 с желаемой частотой обновления. Необходимо учитывать графическое оборудование, версию вывода, спецификацию кабеля, возможности ввода монитора и настройки операционной системы.

Например, рабочей станции, используемой для отображения инженерных чертежей, может потребоваться полное разрешение рабочего стола 4K для отображения подробных элементов интерфейса. Прежде чем завершить подключение, инженер должен убедиться, что компьютер поддерживает требуемый режим вывода и что выбранный кабель может надежно его передавать.

При производственной установке также стоит проверить фактическую длину кабеля и схему его прокладки. Соединение, которое работает с помощью короткого кабеля на лабораторном столе, может вести себя по-другому, если оно проложено через корпус машины или кабельный канал рядом с другим оборудованием.

Подключение сенсорного монитора 4K: шаг за шагом

Простой процесс интеграции начинается с видеоподключения, за которым следует сенсорное подключение и полная функциональная проверка.

Сначала проверьте главный компьютер и выберите совместимый видеовыход. Подключите кабель HDMI или DisplayPort к хосту и соответствующему входу монитора. Если система использует два порта HDMI, подтвердите, какой вход подключен, а не предполагайте, что монитор автоматически выберет нужный источник.

Во-вторых, подключите сенсорный интерфейс монитора к хосту, используя USB-соединение, указанное для сенсорной связи. Не следует полагать, что видеокабель сам по себе обеспечивает сенсорную функциональность. В типичной настройке видеосоединение отображает интерфейс компьютера, а соединение USB позволяет компьютеру получать события касания.

В-третьих, включите хост и монитор в соответствии с инструкциями производителя. Откройте настройки дисплея операционной системы и убедитесь, что монитор обнаружен с заданным разрешением. Если изображение выглядит растянутым, обрезанным или нечетким, проверьте выходное разрешение, конфигурацию масштабирования и выбранный источник входного сигнала.

В-четвертых, проверьте работу сенсорного экрана. Выберите несколько элементов управления рядом с центром, краями и углами активной области отображения. Убедитесь, что курсор или реакция приложения соответствуют фактическому местоположению касания. Если сенсорный ввод недоступен, проверьте подключение USB, обнаружение хост-устройства, требования контроллера и соответствующие настройки системы.

Наконец, перезагрузите систему и повторите тест. Это помогает выявить проблемы с подключением или запуском, которые могут не возникнуть во время первой установки.

Следуя этой последовательности, вы сможете легче определить, связана ли проблема с видеотрактом, сенсорной связью, конфигурацией системы или физической установкой.

Максимально эффективное использование разрешения 3840 × 2160

32-дюймовый UHD-монитор обеспечивает разрешение 3840 × 2160 пикселей, предоставляя хост-системе большое рабочее пространство для детального контента. По сравнению с Full HD с разрешением 1920×1080, 4K UHD обеспечивает в четыре раза больше пикселей.

Это дополнительное количество пикселей может быть полезно в приложениях, которые отображают несколько информационных панелей, подробные диаграммы, технические чертежи, панели мониторинга или изображения с высоким разрешением. Операторы могут работать с большим количеством визуальной информации на одном экране, в зависимости от дизайна приложения и масштабируемости операционной системы.

Однако более высокое разрешение также создает проблемы интеграции. Некоторые устаревшие приложения предназначены для дисплеев с низким разрешением и могут использовать мелкий текст или элементы управления при отображении в разрешении 4K. Инженеры должны проверить масштабирование интерфейса, размеры шрифтов и поведение приложения при целевом разрешении.

Заданные цветовые возможности монитора включают 99% sRGB, 95% DCI-P3 и поддержку 1,07 миллиарда цветов дисплея. HDR также указан как функция. Эти характеристики могут быть актуальны, когда установка предполагает детальный визуальный осмотр, богатое графическое содержимое или рабочие процессы, чувствительные к цвету. Фактические результаты зависят от исходного контента, конфигурации программного обеспечения и измеренных характеристик монитора.

Для приложений с сенсорным управлением разрешение и удобство использования необходимо оценивать вместе. Подробный интерфейс полезен только в том случае, если операторы могут читать его содержимое и удобно выбирать элементы управления. Тестирование реального приложения на 32-дюймовом сенсорном мониторе с разрешением 4K UHD перед развертыванием может выявить проблемы масштабирования и взаимодействия на ранних этапах цикла разработки.

Интеграция 10-точечного емкостного сенсорного экрана

Монитор поддерживает проекционно-емкостное касание с до 10 точками касания. Это позволяет приложениям распознавать несколько одновременных контактов при условии, что операционная система и программное обеспечение хоста поддерживают требуемое мультитач-поведение.

Что касается интерфейса управления, мультитач может поддерживать такие жесты, как масштабирование, поворот совместимого контента или одновременное взаимодействие с несколькими точками. В совместных или интерактивных приложениях несколько точек касания также могут быть полезны для рисования, аннотирования и манипулирования визуальными объектами.

Тем не менее, аппаратная поддержка 10 точек не гарантирует автоматически, что каждое приложение будет использовать все десять точек. Хост-контроллер, операционная система, драйверы и прикладное программное обеспечение должны работать вместе, чтобы обеспечить желаемое поведение.

Во время интеграции протестируйте сенсорные функции, которые фактически будут использовать готовый продукт. Если приложение требует только выбора одной точки, убедитесь в надежном отклике по всей активной области. Если это зависит от мультитач-жестов, проверьте одновременные контакты, распознавание жестов и поведение взаимодействия в целевом программном обеспечении.

Также важно протестировать монитор в окончательном монтажном положении. То, как оператор приближается к экрану, угол наклона дисплея и расположение окружающих элементов управления могут повлиять на практическое удобство использования.

Планирование прокладки кабеля и физическая установка

Совместимость интерфейсов — это лишь часть успешной установки. Прокладка кабеля, зазоры между разъемами и доступ для монтажа должны быть предусмотрены в механической конструкции.

GreenTouch указывает, что разъемы монитора расположены сзади лицевой стороной вниз. Такое расположение может оказаться полезным при планировании установки, в которой кабели должны проходить за задней частью дисплея, а не выходить прямо наружу. Несмотря на это, готовый корпус должен обеспечивать достаточный зазор для разъемов, изгибов кабелей и доступа для обслуживания.

Прежде чем создавать монтажную конструкцию, просмотрите механические чертежи монитора и подтвердите расположение всех портов. Оставьте достаточно места для подключения и отключения кабелей HDMI, DisplayPort и USB, не подвергая разъемы чрезмерной нагрузке.

Если несколько кабелей проходят вместе, закрепите их надлежащим образом и избегайте резких изгибов или ненужного натяжения. В промышленном оборудовании подумайте, могут ли вибрация, неоднократное обслуживание или движение близлежащих компонентов повлиять на кабельные соединения с течением времени.

Монитор также поддерживает настраиваемое автоматическое включение или выключение питания в зависимости от наличия тока или видеосигнала в соответствии с информацией о продукте. Интеграторам следует уточнить точные условия запуска и доступные настройки у производителя, прежде чем включать эту функцию в последовательность управления питанием.

Рассмотрение защиты передней панели в промышленных условиях

Сенсорный экран, установленный в мастерской, производственной зоне или корпусе оборудования, может подвергаться воздействию пыли, брызг воды и случайных ударов. Поэтому требуемый уровень защиты следует учитывать наряду с возможностью подключения и производительностью дисплея.

32-дюймовый монитор GreenTouch имеет степень защиты передней панели IP65 и класс IK08 для передней панели. Эти классы защиты охватывают различные аспекты защиты: IP65 относится к проникновению пыли и водяным струям в определенных условиях испытаний, а IK08 относится к устойчивости к механическому воздействию в ходе стандартизированного испытания.

Эти характеристики не следует интерпретировать как доказательство того, что все части собранной системы имеют одинаковую защиту. Задние разъемы, точки ввода кабелей, монтажные соединения и конструкция корпуса могут повлиять на защиту всей установки.

Если монитор будет установлен в пыльном производственном помещении или вблизи операций по очистке оборудования, уточните экологические требования у поставщика. Способ монтажа и окружающий корпус должны быть спроектированы таким образом, чтобы сохранить предусмотренную защиту передней панели.

Дополнительная обработка поверхности включает антибликовую (AG), антибликовую (AR), защиту от отпечатков пальцев (AF) и антибактериальную обработку. Соответствующая отделка зависит от освещения, процедур очистки, взаимодействия с пользователем и конкретных требований применения. Покупатели должны подтвердить, какие процедуры доступны для выбранной ими конфигурации.

Работа с GreenTouch над требованиями интеграции

ShenZhen GreenTouch Technology Co., Ltd. — производитель сенсорной продукции, предлагающий емкостные и резистивные сенсорные экраны, инфракрасные сенсорные рамки, сенсорные мониторы и интегрированные сенсорные компьютеры. Заявленные производственные возможности компании включают цех ламинирования без пыли класса 1000, многочисленные процессы склеивания и стандартный производственный цех площадью 5000 квадратных метров.

Для разработчиков OEM-оборудования обсуждение требований интеграции с производителем до начала производства может помочь уточнить функции интерфейса, механические размеры, расположение кабелей и поддерживаемые условия эксплуатации. GreenTouch перечисляет CE, FCC, RoHS, CB, EMC, HDMI, CCC, IP65 и IK08 среди сертификатов или технических характеристик, связанных с соответствием, связанных с этим монитором. Покупатели должны проверить применимую документацию и ее объем для конкретной модели и конфигурации.

Прежде чем утвердить монитор для проекта, подготовьте контрольный список, охватывающий главный компьютер, выбранный видеовход, сенсорное USB-соединение, целевое разрешение, совместимость программного обеспечения, монтажное пространство и условия окружающей среды. Тестирование всей системы более полезно, чем проверка дисплея по отдельности, поскольку готовый продукт зависит от совместной работы всех этих компонентов.

32-дюймовый монитор с сенсорным экраном 4K UHD сочетает в себе изображение UHD, 10-точечное емкостное касание, возможность подключения HDMI и DisplayPort, а также специальную защиту передней панели в одном дисплее. Заблаговременно проверяя путь передачи видео, сенсорную связь, расположение кабелей и системные требования, производители оборудования могут упростить интеграцию и выявить потенциальные проблемы совместимости еще до того, как конструкция поступит в производство.
