Оценка точности цветопередачи Delta E при оценке 43-дюймового сенсорного монитора с разрешением 4K

Когда большой сенсорный экран используется для отображения дизайна продукта, технических схем, медицинских изображений или интерактивного визуального контента, качество изображения подразумевает нечто большее, чем просто разрешение. Цвета должны выглядеть согласованными, градиенты должны оставаться плавными, а визуальные детали должны воспроизводиться таким образом, чтобы это соответствовало задаче. Для производителей оборудования и системных интеграторов эти требования делают точность цветопередачи важным фактором при оценке дисплея.

Дельта E (ΔE) — это одно из измерений, используемых для описания разницы между отображаемым цветом и эталонным цветом. Это обеспечивает более объективный способ оценить цветопередачу, чем полагаться только на визуальные впечатления. При выборе 43-дюймового сенсорного монитора 4K UHD покупатели должны учитывать Delta E, а также цветовую гамму, разрядность дисплея, условия калибровки и предполагаемое применение.

Что означает Delta E при оценке сенсорного монитора

Дельта E измеряет воспринимаемую разницу между двумя цветами, обычно эталонным цветом и цветом, воспроизводимым на дисплее. Меньшее значение Delta E обычно указывает на более близкое соответствие используемому методу измерения.

Результат зависит от формулы цветового различия, условий измерения, настроек дисплея и эталона. Различные формулы Delta E, такие как ΔE*ab и ΔE00, не обязательно дают сопоставимые результаты. Таким образом, заявление о точности цветопередачи наиболее полезно, когда четко указаны метод измерения и условия тестирования.

Покупателям, оценивающим коммерческие или промышленные сенсорные мониторы, Delta E может помочь ответить на практические вопросы. Постоянно ли дисплей воспроизводит цвета указанных брендов? Могут ли пользователи различать похожие оттенки в технических интерфейсах? Сохраняет ли монитор приемлемое соответствие цветов после калибровки? Эти вопросы имеют большее значение, чем числовое значение, рассматриваемое без контекста.

Delta E также имеет ограничения. Он не описывает независимо полную цветовую гамму, контрастность, однородность яркости, угол обзора или чувствительность к прикосновению. Дисплей с низким значением Delta E в одном из условий тестирования может потребовать дальнейшей оценки для конкретной установки.

Как цветовая гамма и Delta E работают вместе

Цветовая гамма описывает диапазон цветов, которые может воспроизвести дисплей, а Дельта E описывает разницу между воспроизводимым цветом и его эталонным. Эти измерения касаются различных аспектов производительности дисплея.

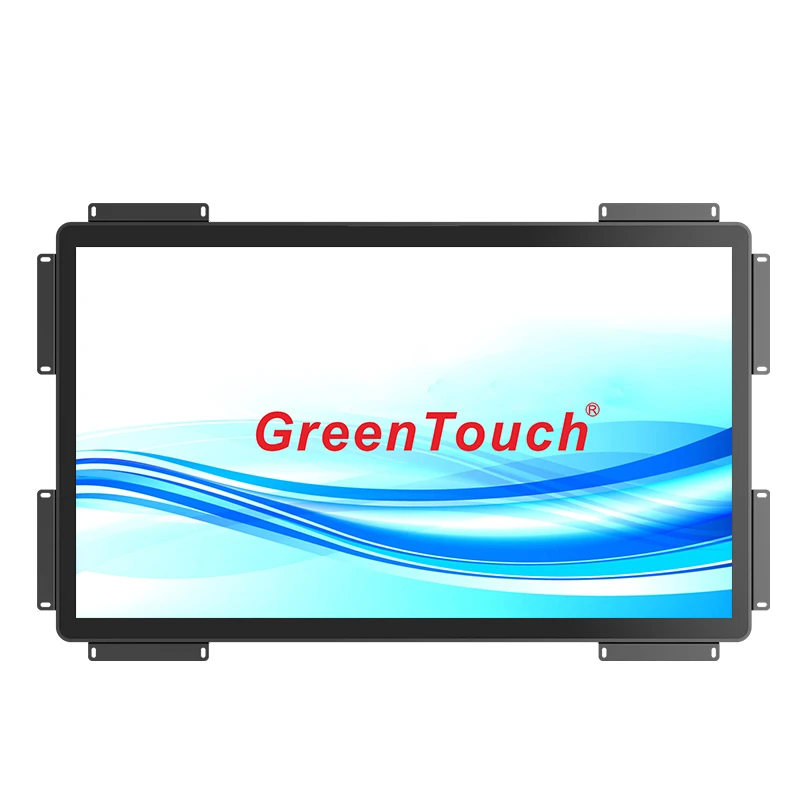

43-дюймовый сенсорный монитор GreenTouch с разрешением 4K обеспечивает 99% охвата sRGB и 95% покрытия DCI-P3. Эти цифры указывают на заявленный охват двух часто используемых цветовых пространств. sRGB широко используется для веб-контента и общей компьютерной графики, тогда как DCI-P3 охватывает более широкий диапазон цветов в нескольких областях, особенно насыщенных красных и зеленых.

Широкая цветовая гамма может быть полезна, когда приложению требуется более широкий диапазон цветов. Однако сам по себе охват гаммы не обеспечивает точность цветопередачи. Монитор может воспроизводить широкий диапазон цветов, но при этом отображать отдельные цвета не так, как предполагалось.

По этой причине покупателям следует оценивать охват гаммы и Delta E вместе. Если приложение в основном использует контент sRGB, тестирование должно быть сосредоточено на точном воспроизведении sRGB. Если в рабочем процессе используется содержимое DCI-P3, режим отображения, исходное содержимое и процесс калибровки должны быть проверены на соответствие этому цветовому пространству.

Также важно подтвердить, как производитель определяет заявленные проценты гаммы. Покрытие и объем гаммы — это разные измерения, и их не следует рассматривать как взаимозаменяемые.

Роль разрешения 4K и глубины цвета дисплея

43 -дюймовый сенсорный монитор 4K UHD  имеет собственное разрешение 3840 × 2160 пикселей. Это обеспечивает в четыре раза больше пикселей, чем дисплей Full HD 1920 × 1080, поддерживает детализированную графику, плотную компоновку интерфейса и представление нескольких информационных панелей на одном экране.

Разрешение и точность цветопередачи связаны с общим впечатлением от просмотра, но они измеряют разные характеристики. Увеличение количества пикселей может улучшить четкость текста, линий, значков и деталей изображения. Он не уменьшает автоматически Delta E и не гарантирует точную цветопередачу.

Монитор также поддерживает 1,07 миллиарда цветов. Это количество цветов связано с широким диапазоном представляемых значений цвета и может помочь обеспечить более плавные тональные переходы, если весь конвейер отображения настроен соответствующим образом.

В приложениях, использующих градиенты, карты, панели визуализации или подробные изображения, плавные переходы могут облегчить проверку тонких различий. Тем не менее, фактический результат зависит от панели, обработки сигнала, входного сигнала, графического оборудования и исходного контента. Указанное количество цветов не следует интерпретировать как отдельное измерение точности цветопередачи.

Расширенный динамический диапазон (HDR) — еще одна функция, указанная для этого монитора. HDR касается обработки и представления яркости и тонального диапазона, а не только Delta E. Покупатели, рассматривающие рабочие процессы HDR, должны подтвердить поддерживаемый формат HDR, совместимость сигналов, характеристики яркости и соответствующие рабочие настройки, прежде чем предполагать, что весь контент HDR будет воспроизводиться должным образом.

Как оценить Delta E на практическом тесте

Полезная оценка цвета начинается с определенного эталона и повторяемой процедуры тестирования. Без них измерения разных мониторов или поставщиков не могут быть напрямую сопоставимы.

Следующие шаги служат практической отправной точкой.

Сначала определите предполагаемое цветовое пространство. Для стандартных компьютерных интерфейсов и многих веб-приложений подходящим эталоном может быть sRGB. Для других рабочих процессов необходимое цветовое пространство следует подтвердить перед тестированием.

Во-вторых, дайте монитору прогреться в соответствии с рекомендациями производителя. Характеристики дисплея могут измениться во время первоначальной эксплуатации, поэтому измерения следует проводить в стабильных условиях.

В-третьих, выберите предполагаемый режим отображения и отключите ненужные улучшения изображения, где это необходимо. Настройки, изменяющие насыщенность, контрастность, баланс белого или цветовую температуру, могут повлиять на результат. Если приложению требуется HDR, тестирование должно следовать предполагаемой конфигурации HDR, а не полагаться только на измерения SDR.

В-четвертых, используйте калиброванный колориметр или спектрорадиометр с подходящим программным обеспечением. Измерительная система должна генерировать известные цветовые пятна, измерять выходные данные и сравнивать результаты с указанными эталонными значениями.

Наконец, запишите условия и результаты испытаний. Они должны включать цветовое пространство, формулу Delta E, среднее и максимальное значение Delta E, где это необходимо, режим отображения, настройку яркости, измерительный прибор и состояние калибровки.

Одно среднее значение может скрыть отдельные цвета, которые значительно отличаются от эталонных. Для критически важных приложений анализ распределения ошибок и максимального отклонения может дать более полную картину, чем рассмотрение только среднего значения.

Калибровка и постоянство цвета в повседневной работе

Калибровка настраивает вывод дисплея, чтобы приблизить его к заданному эталону. В зависимости от аппаратного и программного обеспечения это может включать изменение точки белого, яркости, тональности и поведения цветового канала. Цветовой профиль может помочь совместимым приложениям более последовательно интерпретировать и воспроизводить цвета.

Калибровка должна соответствовать предполагаемой рабочей среде. Монитор, используемый в контролируемом помещении, может быть оценен при различных условиях освещения и яркости по сравнению с монитором, установленным в ярко освещенном производственном помещении. Окружающий свет также может влиять на восприятие цветов пользователями, даже если измерения прибора остаются неизменными.

Для установок с несколькими дисплеями, где это возможно, следует использовать одни и те же эталонные настройки и процедуры измерения. Это упрощает выявление различий между устройствами и обеспечивает единообразие визуального вывода во всей системе.

Сенсорное взаимодействие представляет собой еще одно практическое соображение. Процедуры калибровки должны сохранять необходимые сенсорные функции монитора, и их не следует путать с калибровкой координат касания. Калибровка цвета касается вывода изображения, тогда как калибровка касания касается взаимосвязи между физическим контактом и сообщаемым положением касания.

Для профессиональных развертываний рекомендуется документировать первоначальные измерения цвета и составить график повторной проверки производительности, когда приложение требует стабильного воспроизведения с течением времени.

Вопросы оптического соединения и обработки поверхности

Измерения цвета — это лишь часть процесса оценки. Оптическая конструкция и обработка поверхности также могут влиять на то, как пользователи видят отображаемый контент.

В этом мониторе GreenTouch используется оптическое соединение между сенсорной панелью и ЖК-панелью. Оптическое соединение уменьшает воздушный зазор между этими компонентами и может помочь ограничить внутренние отражения при подходящих условиях. Его практические преимущества зависят от материалов, процесса склеивания, окружающего освещения и окончательной установки.

Монитор также предлагает дополнительную обработку поверхности, включая AG (антибликовое покрытие), AR (антибликовое покрытие), AF (защита от отпечатков пальцев) и антибактериальную обработку. Каждый вариант соответствует отдельному требованию. Антибликовая обработка изменяет отраженный свет на поверхности, антибликовая обработка предназначена для уменьшения отражений, а обработка против отпечатков пальцев помогает убрать видимые следы от контакта. Фактический оптический эффект зависит от конструкции покрытия.

Эти методы лечения следует оценивать в контексте предполагаемого содержания и окружающей среды. Например, дисплей, используемый для работы с цветовой чувствительностью, может потребовать тщательной оценки того, как выбранная обработка поверхности влияет на воспринимаемый контраст и отражения. На общедоступном интерактивном дисплее может уделяться больше внимания частоте чистки, следам прикосновения и видимости при внешнем освещении.

Правильный выбор не обязательно одинаков для каждой установки. Там, где важно соответствие цветов, следует протестировать окончательную конфигурацию, а не предполагать, что все обработки поверхности дают одинаковые визуальные результаты.

Применение требований к точности цветопередачи к проектам с сенсорным экраном

43-дюймовый дисплей обеспечивает значительную рабочую область для интерактивных приложений, но критерии оценки должны отражать то, что на самом деле нужно видеть и делать пользователям.

В системах проверки дизайна точность цветопередачи может влиять на интерпретацию диаграмм, отделки продукта и визуальных ссылок. При промышленной визуализации пользователям может потребоваться различать цвета состояния или просматривать подробные графики процесса. В коммерческих интерактивных системах согласованные цвета могут помочь поддерживать согласованный интерфейс на страницах с контентом.

Для каждого применения покупатели должны определить критерии приемки, прежде чем одобрить монитор. Они могут включать необходимое цветовое пространство, целевую дельту E, диапазон яркости, условия просмотра, разрешение, сенсорную производительность и совместимость интерфейса. Если дисплей является частью более крупной системы, исходное устройство и программное обеспечение также должны быть включены в процесс проверки.

43-дюймовый монитор GreenTouch сочетает в себе разрешение 3840 × 2160 UHD, характеристики 99% sRGB и 95% DCI-P3, 1,07 миллиарда цветов дисплея и проекционно-емкостное 10-точечное касание. Он также имеет два входа HDMI, один DisplayPort, USB-соединения и USB-интерфейс типа B для сенсорного подключения. Эти функции поддерживают ряд требований к отображению и взаимодействию, хотя производительность для конкретного приложения все равно должна быть подтверждена посредством тестирования.

Выбор производителя для проектов цветочувствительных дисплеев

Последовательность производства, процедуры проверки и техническая поддержка — все это может повлиять на результат проекта интеграции дисплея. Покупателям следует запрашивать четкие характеристики и подтверждающие доказательства для конкретной модели, а не полагаться только на общие описания продукта.

ShenZhen GreenTouch Technology Co., Ltd. производит сенсорные экраны, сенсорные мониторы, инфракрасные сенсорные рамки и другие интерактивные дисплеи. Компания сообщает, что у нее имеется цех ламинирования без пыли класса 1000 и используются процессы склеивания, включающие полное ламинирование G+G, G+FF и TP+LCM. Ее производственные мощности включают стандартный цех площадью 5000 квадратных метров и специализированные ресурсы для исследований и разработок.

Для проектов с особыми требованиями к цвету покупатели должны запросить все доступные отчеты об измерениях цвета для конкретной модели и уточнить, представляют ли сообщаемые значения Delta E заводские измерения, результаты после калибровки или типичные характеристики. Также полезно проверить формулу измерения, протестированное цветовое пространство, условия выборки и соответствие производственной конфигурации оцениваемой единице.

GreenTouch сообщает о сертификации системы менеджмента качества ISO 9001 и системы экологического менеджмента ISO 14001, а также о сертификации продукции, включающей CE, FCC и RoHS для применимых продуктов. Эти учетные данные предоставляют информацию о системах управления и соответствии продукции, но их не следует рассматривать как замену данных о цветопередаче для конкретной модели.

Создание четкого контрольного списка приемки отображения

Прежде чем разместить заказ на проект, чувствительный к цвету, покупатели могут использовать простой контрольный список, чтобы согласовать работу технической команды и команды по закупкам.

• Подтвердите необходимое цветовое пространство, например sRGB или DCI-P3.

• Запросите метод измерения Delta E и доступные результаты испытаний.

• Проверьте исходное разрешение и предполагаемую конфигурацию входного сигнала.

• Проверьте указанные возможности цветопередачи дисплея и требования HDR.

• Оцените оптическое соединение и дополнительную обработку поверхности при представительном освещении.

• Убедитесь в работоспособности сенсорного экрана, подключении USB и совместимости с хост-системой.

• Определите пределы приемки и процедуры проверки для утверждения образцов и производственных партий.

Этот процесс помогает превратить общие характеристики дисплея в измеримые требования проекта. Это также делает сравнение поставщиков более значимым, поскольку каждого кандидата можно оценить по одним и тем же критериям.

Заключение

Дельта E — полезный показатель для оценки цветопередачи, но его не следует рассматривать изолированно. Цветовая гамма, цветопередача дисплея, калибровка, оптическая конструкция, окружающее освещение и конфигурация сигнала — все это влияет на конечные впечатления от просмотра.

43 -дюймовый сенсорный монитор 4K UHD от GreenTouch сочетает в себе разрешение 4K с указанным охватом sRGB и DCI-P3, 1,07 миллиарда цветов дисплея, оптическое соединение и десятиточечное емкостное касание. Для проектов, которые зависят от стабильного визуального вывода, следующим шагом является проверка фактической производительности цвета в определенных условиях тестирования и обеспечение соответствия выбранной конфигурации приложению.

Устанавливая четкие критерии приемки и анализируя данные испытаний для конкретной модели, производители оборудования и системные интеграторы могут принимать более обоснованные решения о качестве дисплея и интеграции. Сотрудничество с ShenZhen GreenTouch Technology Co., Ltd. для уточнения деталей конфигурации и имеющихся проверочных документов может помочь гарантировать, что окончательный монитор будет соответствовать практическим требованиям проекта.
