Пленка ITO и стекло ITO в 4-проводных резистивных сенсорных экранах: выбор материала и характеристики

Производительность сенсорной панели зависит не только от контроллера или программного обеспечения, работающего на дисплее. Материалы внутри сенсорной панели также влияют на то, насколько надежно она распознает ввод, насколько хорошо выдерживает многократное использование и насколько стабильно работает в различных рабочих условиях. Для производителей оборудования понимание выбора материалов является важной частью разработки надежного сенсорного интерфейса.

В четырехпроводном резистивном сенсорном экране оксид индия-олова (ITO) обеспечивает проводящие поверхности, необходимые для обнаружения прикосновения посредством физического давления. Проводящие слои могут быть организованы с использованием пленки ITO и стекла ITO или двух пленок с покрытием ITO, в зависимости от конструкции панели. Каждая структура имеет характеристики, которые влияют на механическую конструкцию, характеристики поверхности и требования к интеграции. Выбор правильной конфигурации помогает разработчикам оборудования подобрать сенсорную панель для предполагаемого применения, а не полагаться только на размер экрана.

Понимание пленки ITO и стекла ITO в резистивных сенсорных панелях

ITO — прозрачный проводящий материал, широко используемый в сенсорных компонентах. Он позволяет поверхности передавать видимый свет, обеспечивая при этом электрические свойства, необходимые для обнаружения контакта. В четырехпроводной резистивной сенсорной панели два проводящих слоя разделены небольшим зазором. Когда пользователь нажимает на экран, слои вступают в контакт, позволяя контроллеру определять положение касания по изменениям электрического напряжения.

Одна распространенная структура сочетает в себе пленку с покрытием ITO и слой стекла с покрытием ITO. Другой использует пленку ITO на обеих проводящих поверхностях. Хотя оба устройства основаны на одном и том же основном принципе резистивного измерения, их физическая конструкция различается.

Слой пленки ITO обеспечивает гибкую проводящую поверхность, которая может прогибаться под давлением. Слой стекла ITO обеспечивает жесткую основу, поддерживающую структуру панели. Таким образом, комбинация пленки и стекла является практичным вариантом для оборудования, требующего прочной основы и чувствительной к давлению верхней поверхности.

В пленочной конструкции используются гибкие подложки с обеих сторон. Его пригодность зависит от механических требований оборудования, обработки поверхности и предполагаемых условий эксплуатации. Ни одну из структур не следует рассматривать как универсально превосходящую; Соответствующий выбор зависит от конструкции сенсорной панели.

Для покупателей, оценивающих резистивный сенсорный экран от 10,4 до 22 дюймов (4 провода) , подтверждение конструкции слоев на этапе спецификации помогает предотвратить несоответствие между сенсорной панелью и корпусом оборудования.

Как структура материала влияет на сенсорную производительность

Проводящие слои работают вместе, регистрируя физический входной сигнал, но общая производительность панели также зависит от качества ее материалов, электрических соединений, расстояния и сборки.

При нормальной работе давление приводит к контакту проводящих поверхностей в определенной точке. Контроллер измеряет возникающие электрические изменения и преобразует их в координаты. Стабильное электрическое поведение и надежная механическая конструкция помогают системе предсказуемо регистрировать входные данные.

Во время технической оценки заслуживают внимания несколько факторов:

• Консистенция проводящего слоя. Изменения в проводящем покрытии могут влиять на электрическое поведение в активной области.

• Расстояние между слоями: расстояние между проводящими поверхностями должно обеспечивать нормальную работу и предотвращать нежелательный контакт, когда экран не нажат.

• Состояние поверхности. Царапины, загрязнения и дефекты покрытия могут повлиять на удобство использования и поставить под угрозу предполагаемые условия эксплуатации.

• Склеивание и выравнивание. Неправильная сборка может привести к неравномерной работе или видимым дефектам.

• Совместимость контроллера: сенсорная панель должна работать с выбранным контроллером и конфигурацией входов хост-системы.

Эти факторы следует оценивать вместе, а не рассматривать выбор материала ITO как изолированное решение. Правильно выбранная подложка не может компенсировать плохое соединение, неподходящие настройки контроллера или неправильно спроектированную монтажную конструкцию.

Пленочно-стеклянные и пленочно-пленочные структуры: практические различия

Выбор между пленочно-стеклянной и пленочно-пленочной конструкцией следует начинать с механических требований готового оборудования.

Конструкция из пленки и стекла обеспечивает жесткую стеклянную основу и гибкий верхний проводящий слой. Такое расположение обычно рассматривается, когда дизайнерам нужна устойчивая конструкция панели с сенсорным вводом, основанным на нажатии. Стеклянная подложка также предъявляет особые требования к толщине, обращению и механической поддержке.

В пленочно-пленочной конструкции используются гибкие подложки с обеих сторон. В зависимости от конструкции это может подойти для проектов с различными механическими или структурными приоритетами. Однако его гибкость не делает его автоматически более долговечным и подходящим для любого корпуса.

При сравнении этих двух показателей разработчикам оборудования следует учитывать следующие вопросы:

• Требует ли установка жесткой основы или определенного уровня структурной гибкости?

• Какова допустимая толщина панели и допуски на монтаж?

• Будет ли сенсорная поверхность подвергаться многократному контакту, очистке или возможному истиранию?

• Требуется ли для проекта матовая поверхность, антибликовая обработка или обработка антиньютоновскими кольцами?

• Существуют ли особые оптические или электрические требования, которые необходимо проверить перед производством?

Ответы помогают сузить круг подходящей конструкции и определить, какие детали требуют подтверждения у производителя. Выбор материала должен основываться на всей сборке, а не на предположениях о том, что одна подложка лучше во всех обстоятельствах.

Поверхностные покрытия и защита от повседневного ношения

Слои ITO являются лишь частью системы материалов. Внешняя поверхность также влияет на работу резистивного сенсорного экрана во время повседневной работы.

Многократный контакт пальцев, ввод стилусом, очистка и случайный контакт с окружающими объектами могут постепенно влиять на сенсорную поверхность. Подходящее твердое покрытие помогает устранить износ поверхности, а матовую или антибликовую обработку можно выбрать в соответствии с визуальными и эксплуатационными требованиями оборудования.

Серия резистивных сенсорных экранов диагональю от 10,4 до 22 дюймов (4 провода) предлагает вариант обработки поверхности, включающий матовое твердое покрытие и обработку антиньютоновскими кольцами. Эти функции решают различные проблемы: твердое покрытие связано с защитой поверхности, а обработка антиньютоновских колец помогает уменьшить интерференционные картины, которые могут возникнуть между близко расположенными поверхностями.

В спецификации продукта также указана карандашная твердость 3H в соответствии с ASTM D3363. Твердость карандаша — это основанный на тестах показатель устойчивости к маркировке поверхности в определенных условиях. Его не следует интерпретировать как гарантию от любого типа царапин, ударов или абразивной очистки.

Для оборудования, используемого в производственных помещениях, лабораториях или коммерческих помещениях, при определении качества поверхности следует учитывать предполагаемый метод очистки и частоту контакта. Покупатели также должны подтвердить, является ли требуемая отделка стандартной или ее необходимо адаптировать для проекта.

Условия окружающей среды и герметизация панелей

Промышленные сенсорные панели можно устанавливать в средах, где присутствует пыль, масло, вода или влага. Эти условия делают важную конструкцию панели в целом, особенно когда сенсорный интерфейс является частью шкафа управления или закрытой машины.

Резистивная сенсорная технология обнаруживает входные данные посредством давления, что может быть полезно для оборудования, которое должно воспринимать различные формы физического воздействия. Однако способность работать в загрязненной среде зависит не только от принципа чувствительности. Состояние поверхности, герметизация, установка, прокладка кабеля и конструкция корпуса — все это влияет на конечный результат.

В информации о продукте для четырехпроводной серии GreenTouch указаны варианты герметизации, соответствующие требованиям NEMA 4, 4X и 12. Покупатели должны подтвердить точную конфигурацию модели, способ монтажа и применимую документацию по испытаниям или соответствию требованиям, прежде чем указывать уровень защиты готового оборудования. Заявленные возможности сенсорной панели не следует автоматически рассматривать как сертификацию всей машины или корпуса.

Экологическая индивидуализация может также включать требования к высокой температуре, высокой влажности и защите от ультрафиолета. Их следует обсудить на ранних стадиях процесса проектирования, чтобы производитель мог подтвердить имеющуюся конструкцию, материалы и требования к валидации.

Соответствие размера экрана дизайну оборудования

Материал изготовления — это лишь часть выбора сенсорной панели. Размеры и соотношение сторон экрана также должны соответствовать механической компоновке оборудования и пользовательскому интерфейсу.

Ассортимент GreenTouch охватывает различные размеры от 10,4 до 22 дюймов, доступны конфигурации с соотношением сторон 4:3, 16:9 и 16:10. Общие варианты включают 10,4-дюймовые, 12,1-дюймовые, 15-дюймовые, 17-дюймовые, 19-дюймовые, 21,5-дюймовые и 22-дюймовые панели в зависимости от конкретной модели и конфигурации.

Панель с соотношением сторон 4:3 может подойти оборудованию, спроектированному на основе более традиционной компоновки дисплея. Панель 16:9 может соответствовать более широкому интерфейсу, а панель 16:10 может обеспечить другой баланс между горизонтальным и вертикальным рабочим пространством. Это соображения компоновки, а не фиксированные правила, поэтому окончательный выбор должен зависеть от требований к дисплею, корпусу и программному обеспечению.

Перед размещением заказа инженеры должны подтвердить активную сенсорную область, габаритные размеры, допуски на монтаж, расположение розетки FPC, прокладку кабеля и толщину стекла. Эти детали могут повлиять на механическую совместимость, даже если две панели имеют одинаковый номинальный размер диагонали.

Совместимость контроллеров и системная интеграция

Правильно выбранная сенсорная панель также должна надежно взаимодействовать с целевой системой. Четырехпроводные резистивные сенсорные экраны GreenTouch можно интегрировать с подходящими контроллерами и хост-платформами под управлением Windows, Android или Linux.

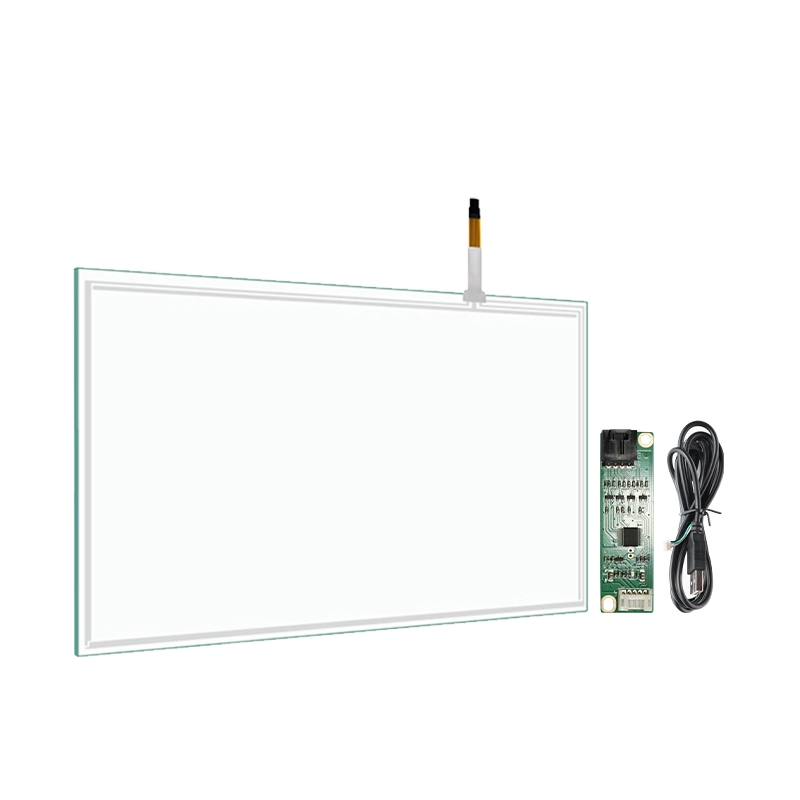

Процесс подключения, описанный для данной серии продуктов, включает в себя подключение удлинительного ленточного кабеля к плате драйвера, подключение кабеля сенсорного экрана, а затем подключение платы драйвера через USB. Точное расположение зависит от поставляемого контроллера и конфигурации проекта, поэтому при установке необходимо следовать схеме подключения выбранной модели.

Проверки совместимости должны охватывать интерфейс контроллера, поддержку драйверов, сопоставление координат, ориентацию монтажа и обработку входных данных хост-системы. Электрически совместимая панель может потребовать настройки для соответствия системе координат приложения или физической ориентации экрана.

Для OEM-проектов полезно подтвердить эти детали перед окончательной доработкой корпуса или заказом объемов производства. Такой подход снижает риск изменений на поздней стадии, касающихся кабелей, разъемов или монтажных компонентов.

Вопросы качества производства и проверки

Производительность резистивной сенсорной панели зависит как от выбора материала, так и от последовательности производства. Качество покрытия, обращение с подложкой, условия склеивания и процедуры проверки могут влиять на однородность готового продукта.

ShenZhen GreenTouch Technology Co., Ltd. производит сенсорную продукцию, включая резистивные и емкостные сенсорные экраны, инфракрасные сенсорные рамки, сенсорные мониторы и многофункциональные системы с сенсорным управлением. Компания сообщает, что у нее есть беспыльный цех ламинирования класса 1000, возможности склеивания, охватывающие полное ламинирование G+G, G+FF и TP+LCM, а также стандартный производственный цех площадью около 5000 квадратных метров.

Эти возможности важны при оценке того, как производитель осуществляет сборку и производство панелей. GreenTouch также сообщает о сертификации системы менеджмента качества ISO 9001 и системы экологического менеджмента ISO 14001, а также о сертификации продукции, включающей CE, FCC и RoHS для применимых продуктов.

При сравнении производителей покупатели должны запрашивать информацию, которая непосредственно относится к их проекту: охват проверок, критерии приемки, проверка образцов, согласованность партий и документация для выбранной конфигурации. Общие заводские возможности являются полезной предпосылкой, но проверка конкретной модели остается важной.

Выбор правильной четырехпроводной резистивной сенсорной панели

Надежный процесс выбора начинается с реальных требований к оборудованию. Инженеры должны определить структуру подложки, обработку поверхности, размеры, интерфейс, условия окружающей среды и предполагаемое использование, прежде чем запрашивать образец или предложение.

Следующий контрольный список может помочь организовать спецификацию:

• Структура материала: пленка ITO плюс стекло ITO или пленка ITO плюс пленка ITO.

• Размер и соотношение сторон. Сопоставьте активную площадь и механические размеры с оборудованием.

• Обработка поверхности: подтвердите твердое покрытие, матовые или антибликовые варианты, а также требования к антиньютоновскому кольцу.

• Электрический интерфейс: проверьте контроллер, положение розетки FPC, расположение кабелей и хост-систему.

• Требования к окружающей среде: укажите температуру, влажность, воздействие ультрафиолета, условия очистки и применимые требования к герметизации.

• Валидация: Подтвердите методы испытаний, критерии проверки и подтверждающие документы, необходимые для утверждения.

Для проектов с особыми механическими или экологическими требованиями GreenTouch предлагает варианты индивидуальной настройки, включающие внешний вид, электрические интерфейсы, конструкцию конструкции, толщину стекла и расположение кабельных выводов. Покупатели должны предоставить чертежи и условия эксплуатации заблаговременно, чтобы предлагаемая конструкция была рассмотрена перед началом производства.

Правильный резистивный сенсорный экран размером от 10,4 до 22 дюймов (4-проводной) — это не просто панель, которая соответствует необходимому размеру диагонали. Это конфигурация, в которой проводящие слои, обработка поверхности, контроллер и детали крепления работают вместе в готовом оборудовании. Оценивая эти элементы как целостную систему, производители оборудования могут принимать более обоснованные решения о материалах и уменьшить количество проблем интеграции, которых можно избежать.
