Руководство пользователя по установке сенсорного экрана с монитором.

Sep 20 Источник: Интеллектуальный просмотр:34

1. При установке сенсорного монитора подготовьте следующие инструменты:

Например:

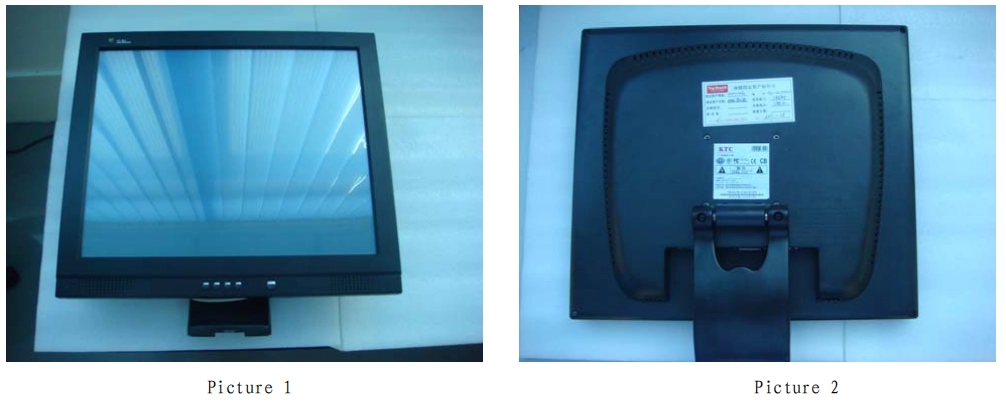

Отвертка, двусторонний скотч; ненужная банковская карта; нож; непылящая ткань; утюг; коробка; вата; моющее средство; и т. д. Пожалуйста, посмотрите на рисунки 1 и 2, чтобы увидеть переднюю и заднюю стороны монитора;

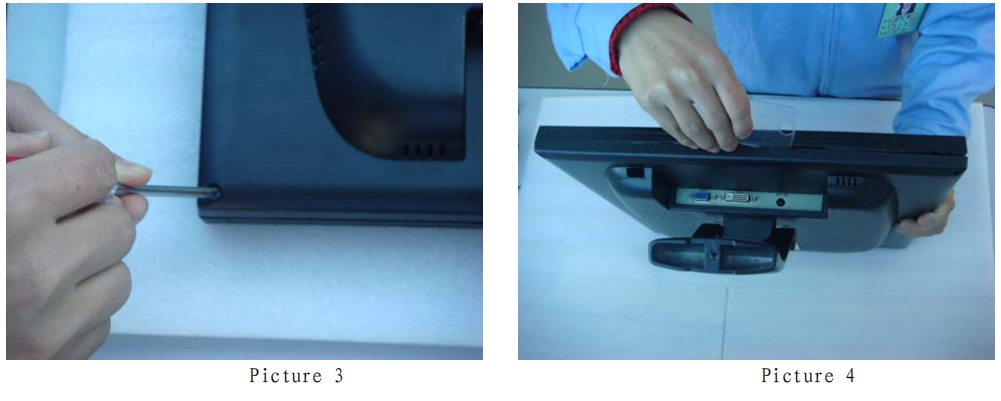

2. Во-первых, положите монитор лицевой стороной вниз на вату, чтобы не повредить ЖК-экран. Затем ослабьте винты на задней панели монитора и сложите все винты в одно место, чтобы их было легко найти (как на рисунке 3). После этого используйте банковскую карту, чтобы открыть заднюю панель монитора (как на рисунках 4 и 5).

Примечание: Чтобы открыть заднюю крышку монитора, пожалуйста, делайте это следующим образом: снизу вверх , сбоку и сверху вниз.

3. Также ослабьте винты внутри монитора.

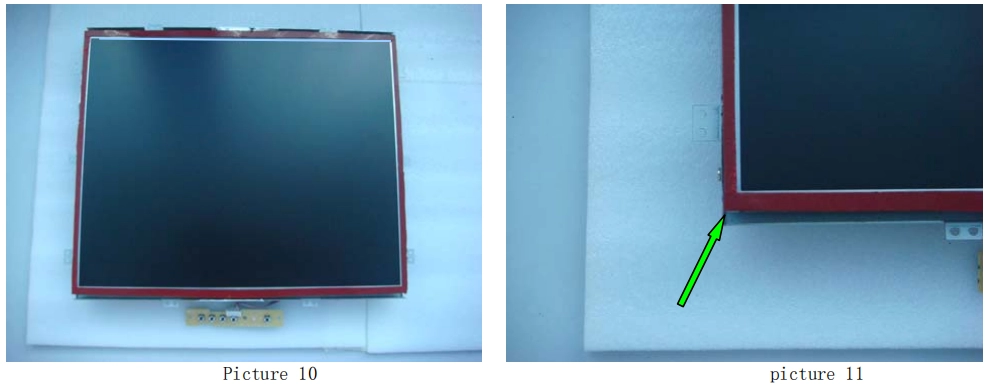

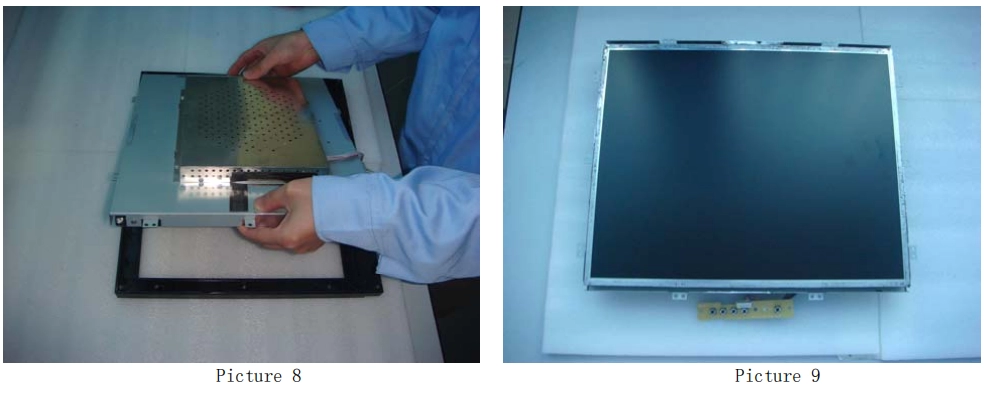

4. Снимите ЖК-модуль (как показано на рисунке 8) и уберите его в безопасное место, как показано на рисунке 9. Затем аккуратно приклейте двусторонний скотч к четырем сторонам монитора (как показано на рисунке 10). И помните, что не следует приклеивать двусторонний скотч к сенсорной области (как показано на рисунке 11).

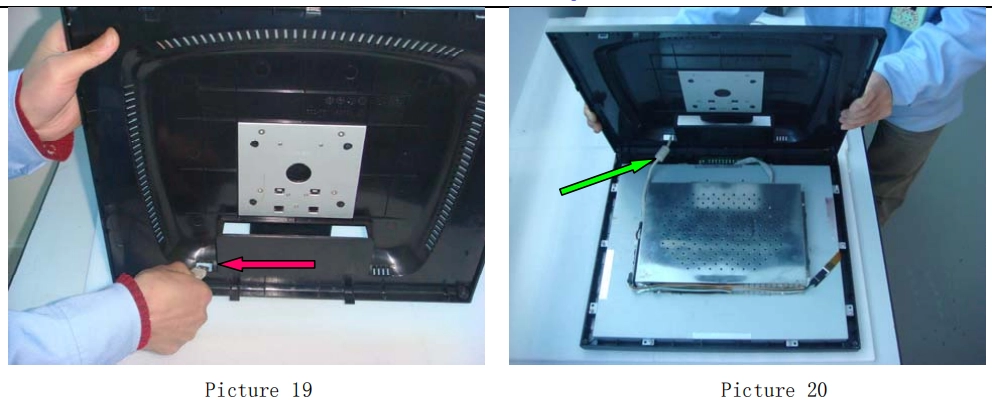

6. Пожалуйста, проложите соединительный кабель сенсорного экрана на обратной стороне ЖК-модуля и прикрепите контроллер с помощью двустороннего клеевого скотча к свободному месту на задней стороне ЖК-модуля (как показано на рисунках 20 и 21).

7. Наконец, установите заднюю крышку монитора на место и затяните все винты. Установка завершена. (Как показано на картинке ниже)
