Теория работы резистивной сенсорной панели

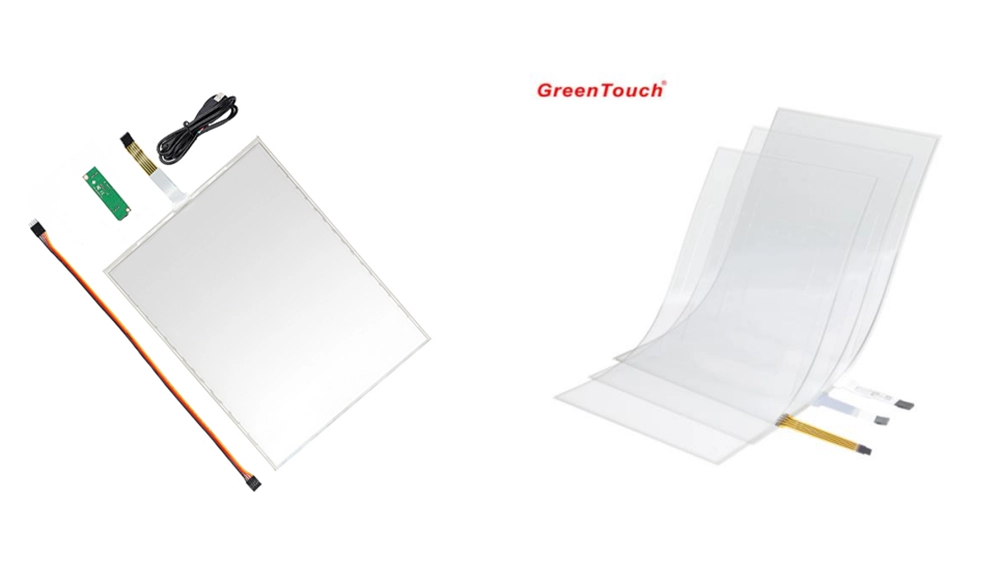

Принцип работы, включая 4-проводной и 5-проводной резистивный сенсорный экран, основан главным образом на принципе определения давления и управления содержимым экрана. Корпус сенсорного экрана представляет собой многослойную композитную пленку, очень совместимую с поверхностью дисплея. Первый слой — стекло или плексиглас. Нижний слой — разделительный слой, третий слой — многокомпонентный смоляной поверхностный слой, а также прозрачный проводящий слой, покрытый сверху твердым, гладким и устойчивым к царапинам пластиковым слоем. Проводящий слой и датчик на стеклянном слое полиэфирного покрытия разделены множеством крошечных разделителей. Ток проходит через поверхностный слой. При легком прикосновении к поверхностному слою происходит касание нижнего слоя, контроллер считывает соответствующий ток и вычисляет расстояние до точки касания пальца.

В этом сенсорном экране используются два высокопрозрачных проводящих слоя, расстояние между которыми составляет всего 2,5 микрона. Когда палец касается экрана, два проводящих слоя, обычно изолированные друг от друга, соприкасаются в точке касания. Поскольку один из проводящих слоев подключен к равномерному напряжению 5 В вдоль оси Y, напряжение на детектирующем слое изменяется от нуля до нуля. Если оно не равно нулю, после обнаружения этого соединения контроллер выполняет аналого-цифровое преобразование и сравнивает полученное значение напряжения с 5 В для получения координат точки касания по оси Y, а также аналогично получает координаты по оси X. Это самый основной принцип, общий для всех сенсорных экранов на основе резистивной технологии.
